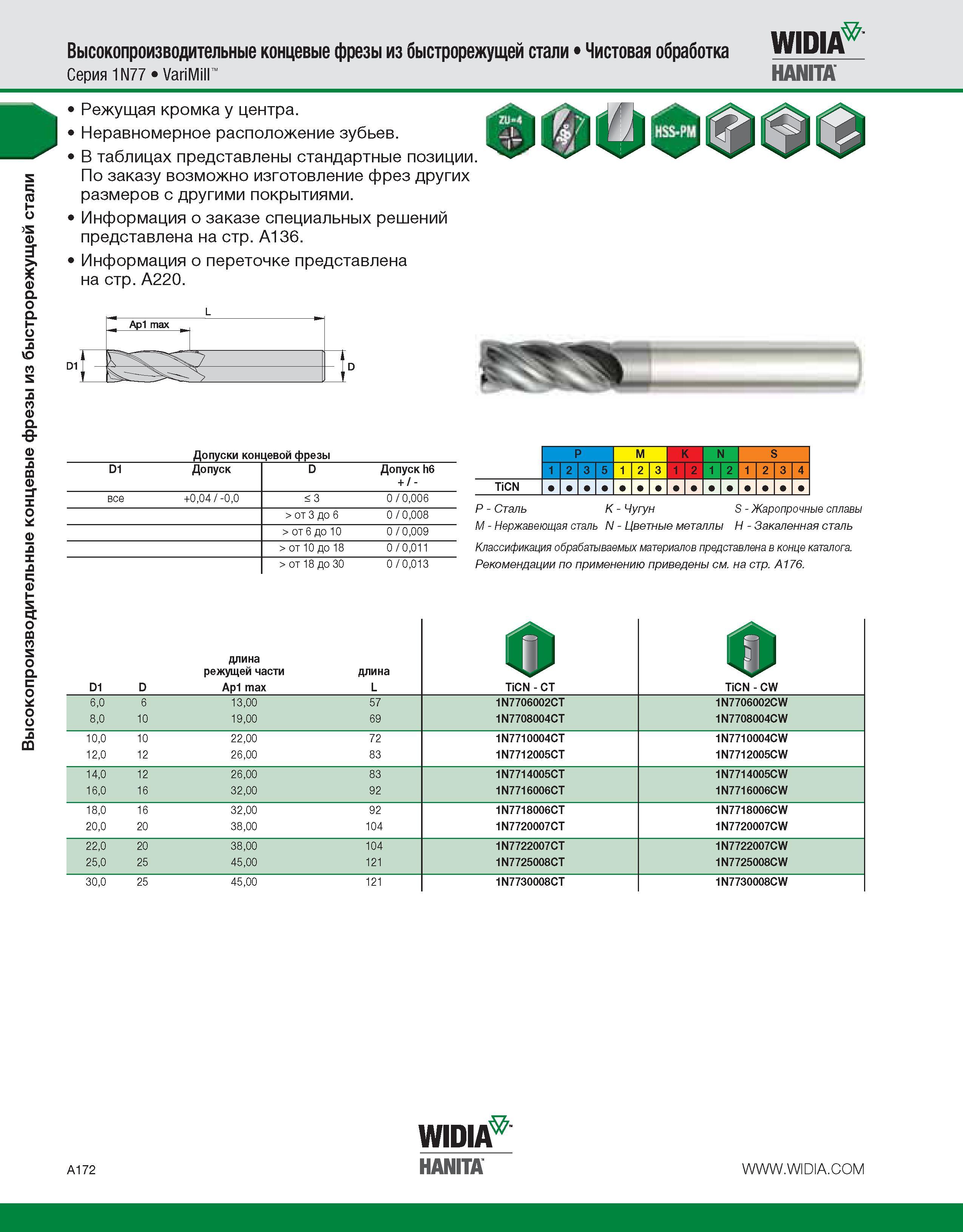

Высокопроизводительные концевые фрезы из быстрорежущей стали Высокопроизводительные концевые фрезы из быстрорежущей стали Чистовая обработка Серия 1N77 VariMill Widia Hanita Режущая кромка у центра. Неравномерное расположение зубьев. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. □1 Ар1 max t I 1 Допуски концевой фрезы P M K N S D1 Допуск D Допуск h6 1 2 3 5 1 2 3 1 2 1 2 1 2 3 4 + / - TiCN +0,04 / -0,0 <3 > от 3 до 6 > от 6 до 10 > от 10 до 18 > от 18 до 30 0 / 0,006 0 / 0,008 0 / 0,009 0 / 0,011 0 / 0,013 P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению приведены см. на стр. A176. D1 D длина режущей части Ap1 max длина L 0 TiCN - CT 0 TiCN - CW 6,0 6 13,00 57 1N7706002CT 1N7706002CW 8,0 10 19,00 69 1N7708004CT 1N7708004CW 10,0 10 22,00 72 1N7710004CT 1N7710004CW 12,0 12 26,00 83 1N7712005CT 1N7712005CW 14,0 12 26,00 83 1N7714005CT 1N7714005CW 16,0 16 32,00 92 1N7716006CT 1N7716006CW 18,0 16 32,00 92 1N7718006CT 1N7718006CW 20,0 20 38,00 104 1N7720007CT 1N7720007CW 22,0 20 38,00 104 1N7722007CT 1N7722007CW 25,0 25 45,00 121 1N7725008CT 1N7725008CW 30,0 25 45,00 121 1N7730008CT 1N7730008CW все WIPI A172 HANITA
