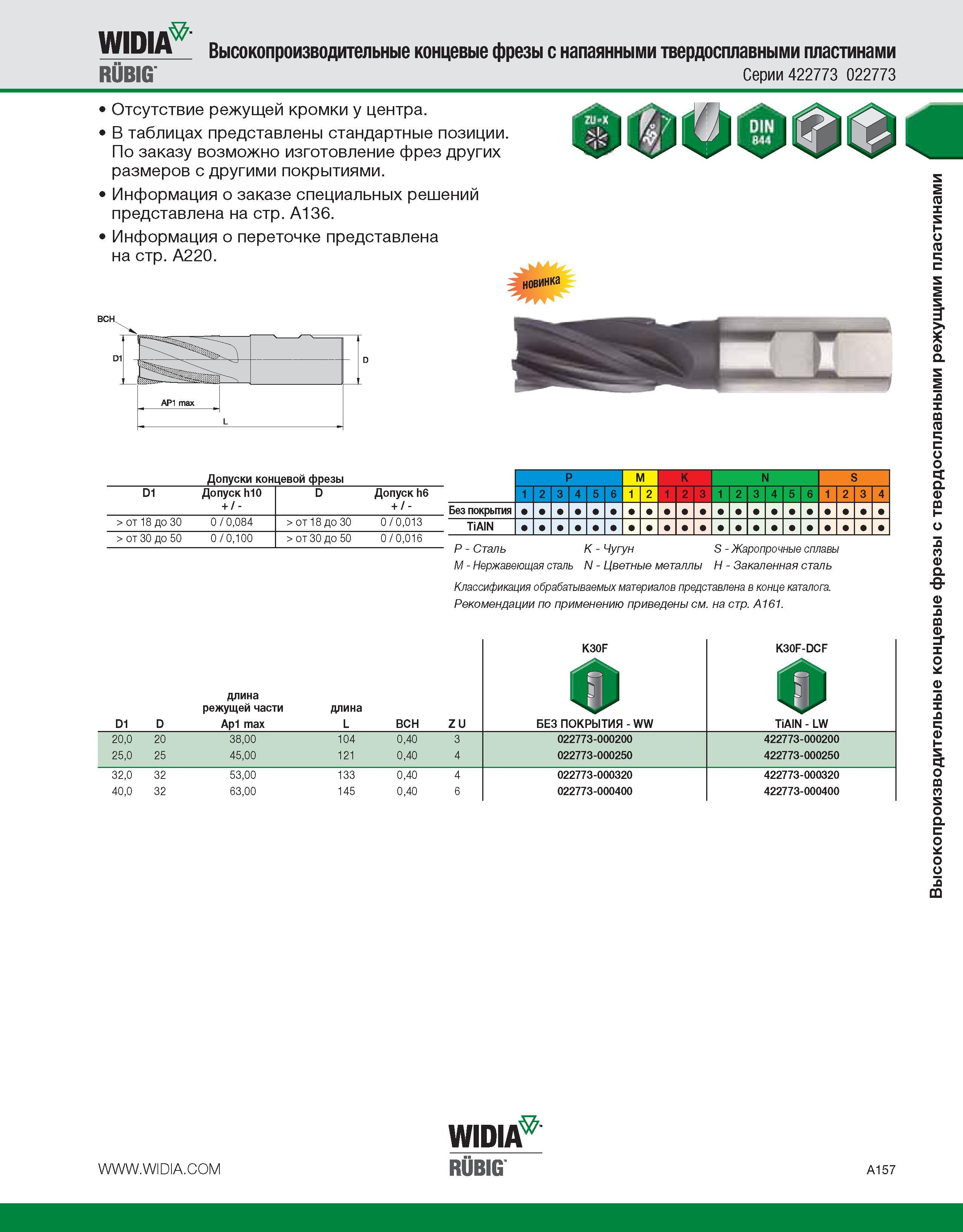

WIDIA RUBIG Высокопроизводительные концевые фрезы с напаянными твердосплавными пластинами Серии 422773 022773 Отсутствие режущей кромки у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы D1 Допуск h10 D Допуск h6 + / - + / - > от 18 до 30 0 / 0,084 > от 18 до 30 0 / 0,013 > от 30 до 50 0 / 0,100 > от 30 до 50 0 / 0,016 P M K N S 1 2 3 4 5 6 1 2 1 2 3 1 2 3 4 5 6 1 2 3 4 Без покрытия TiAlN P - Сталь K - Чугун S -Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению приведены см. на стр. A161. D1 длина режущей части Ap1 max длина L BCH Z U K30F o БЕЗ ПОКРЫТИЯ - WW K30F-DCF TiAlN - LW 20,0 25,0 20 25 38.00 45.00 104 121 0,40 0,40 022773-000200 022773-000250 422773-000200 422773-000250 32.0 40.0 32 32 53.00 63.00 133 145 0,40 0,40 022773-000320 022773-000400 422773-000320 422773-000400 D WIDIA RUBIG" A157 Высокопроизводительные концевые фрезы с твердосплавными режущими пластинами
