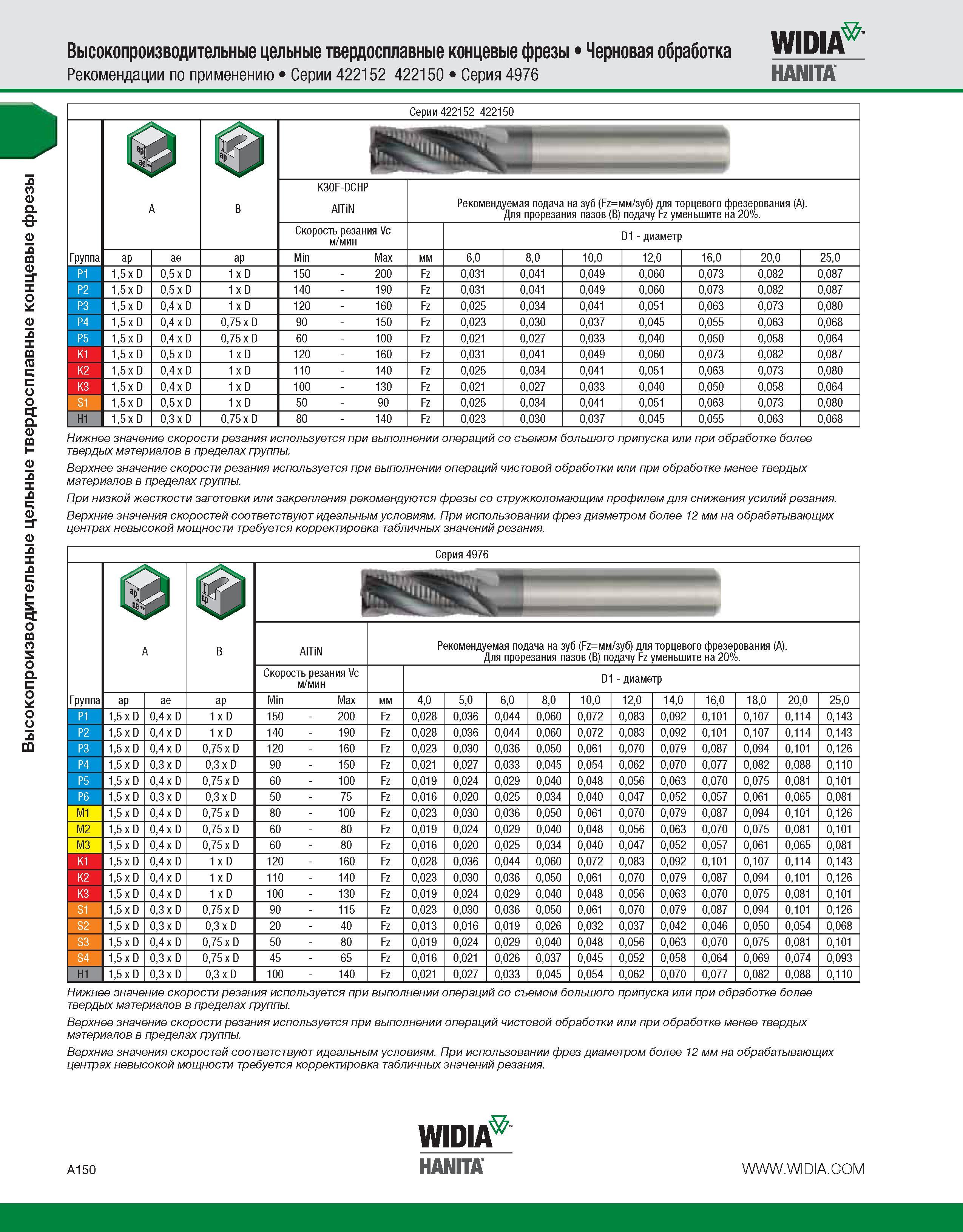

Высокопроизводительные цельные твердосплавные концевые фрезы Черновая обработка WIDIA Рекомендации по применению Серии 422152 422150 Серия 4976 HANITA Серии 422152 422150 Группа A B K30F-DCHP AlTiN Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Скорость резания Vc м/мин D1 - диаметр ap ae ap Min Max мм 6,0 8,0 10,0 12,0 16,0 20,0 25,0 1,5 x D 0,5 x D 1 x D 150 - 200 Fz 0,031 0,041 0,049 0,060 0,073 0,082 0,087 1,5 x D 0,5 x D 1 x D 140 - 190 Fz 0,031 0,041 0,049 0,060 0,073 0,082 0,087 1,5 x D 0,4 x D 1 x D 120 - 160 Fz 0,025 0,034 0,041 0,051 0,063 0,073 0,080 1,5 x D 0,4 x D 0,75 x D 90 - 150 Fz 0,023 0,030 0,037 0,045 0,055 0,063 0,068 1,5 x D 0,4 x D 0,75 x D 60 - 100 Fz 0,021 0,027 0,033 0,040 0,050 0,058 0,064 1,5 x D 0,5 x D 1 x D 120 - 160 Fz 0,031 0,041 0,049 0,060 0,073 0,082 0,087 1,5 x D 0,4 x D 1 x D 110 - 140 Fz 0,025 0,034 0,041 0,051 0,063 0,073 0,080 1,5 x D 0,4 x D 1 x D 100 - 130 Fz 0,021 0,027 0,033 0,040 0,050 0,058 0,064 1,5 x D 0,5 x D 1 x D 50 - 90 Fz 0,025 0,034 0,041 0,051 0,063 0,073 0,080 H1 1,5 x D 0,3 x D 0,75 x D 80 - 140 Fz 0,023 0,030 0,037 0,045 0,055 0,063 0,068 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. При низкой жесткости заготовки или закрепления рекомендуются фрезы со стружколомающим профилем для снижения усилий резания. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Серия 4976 Группа ap 1,5 x D 1,5 x D 1,5 x D 1,5 x D 1,5 x D 1,5 x D M1 1,5 x D ae 0,4 x D 0,4 x D 0,4 x D 0,3 x D 0,4 x D 0,3 x D 0,4 x D ap 1 x D 1 x D 0,75 x D 0,3 x D 0,75 x D 0,3 x D 0,75 x D AlTiN Скорость резания Vc м/мин Min Max 150 200 140 190 120 160 90 150 60 100 50 75 80 100 Fz Fz Fz Fz Fz Fz Fz Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования Для прорезания пазов (B) подачу Fz уменьшите на 20%. (A). D1 - диаметр 4,0 0,028 0,028 0,023 0,021 0,019 0,016 0,023 5,0 0,036 0,036 0,030 0,027 0,024 0,020 0,030 6,0 0,044 0,044 0,036 0,033 0,029 0,025 0,036 8,0 0,060 0,060 0,050 0,045 0,040 0,034 0,050 10,0 0,072 0,072 0,061 0,054 0,048 0,040 0,061 12,0 0,083 0,083 0,070 0,062 0,056 0,047 0,070 14,0 0,092 0,092 0,079 0,070 0,063 0,052 0,079 16,0 0,101 0,101 0,087 0,077 0,070 0,057 0,087 18,0 0,107 0,107 0,094 0,082 0,075 0,061 0,094 20,0 0,114 0,114 0,101 0,088 0,081 0,065 0,101 25,0 0,143 0,143 0,126 0,110 0,101 0,081 0,126 M2 1,5 x D 0,4 x D 0,75 x D 60 80 Fz 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,075 0,081 0,101 M3 1,5 x D 0,4 x D 0,75 x D 60 80 Fz 0,016 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,081 1,5 x D 0,4 x D 1 x D 120 160 Fz 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,107 0,114 0,143 1,5 x D 0,4 x D 1 x D 110 140 Fz 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,094 0,101 0,126 1,5 x D 0,4 x D 1 x D 100 130 Fz 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,075 0,081 0,101 1,5 x D 0,3 x D 0,75 x D 90 115 Fz 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,094 0,101 0,126 1,5 x D 0,3 x D 0,3 x D 20 40 Fz 0,013 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,068 1,5 x D 0,4 x D 0,75 x D 50 80 Fz 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,075 0,081 0,101 1,5 x D H1 1,5 x D 0,3 x D 0,75 x D 45 65 Fz 0,016 0,021 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 0,093 0,3 x D 0,3 x D 100 140 Fz 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,082 0,088 0,110 A B мм P1 2 3 P4 P5 P6 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. WIDIA7 A150 HANITA
