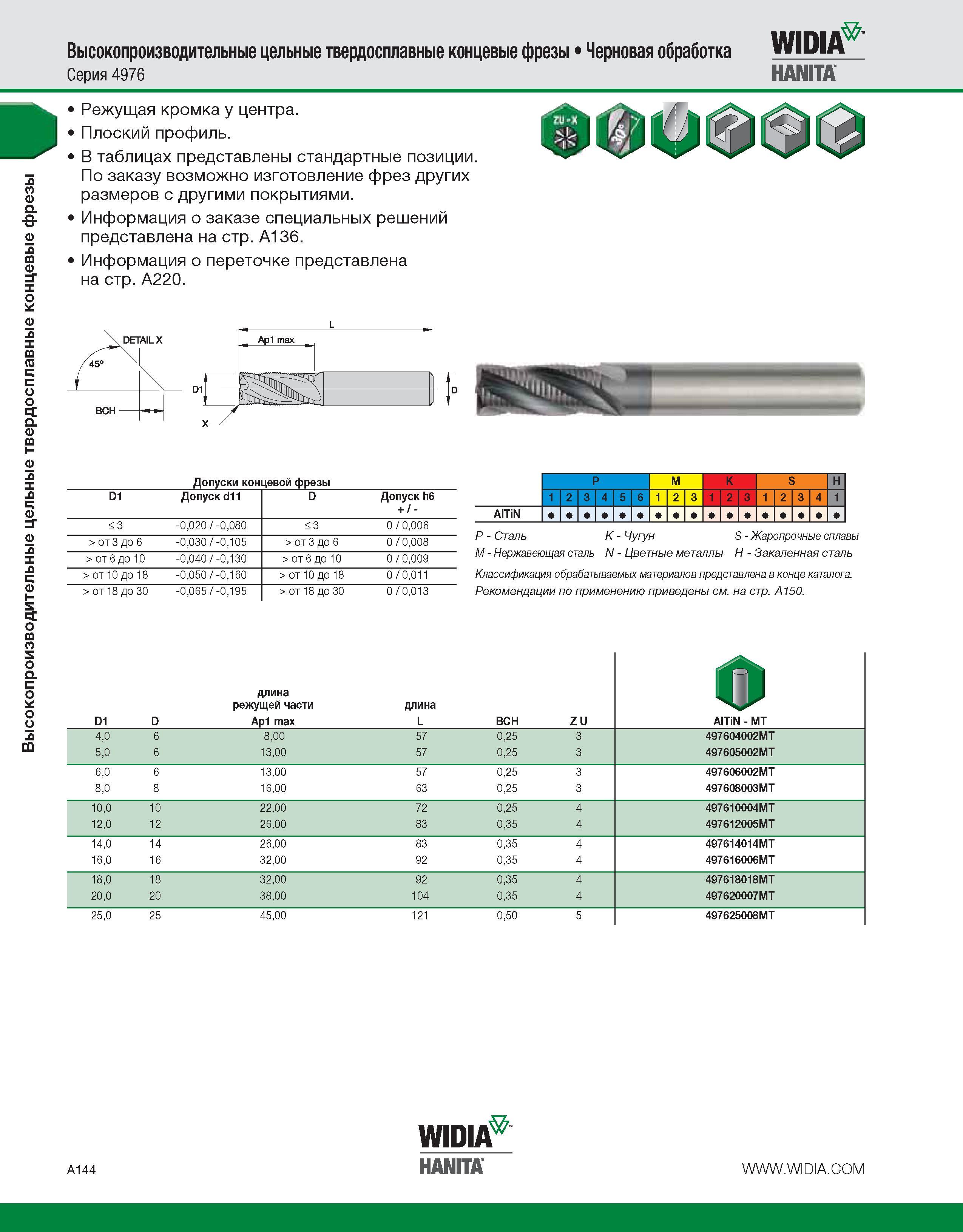

Высокопроизводительные цельные твердосплавные концевые фрезы Черновая обработка Серия 4976 WIPIA HANITA № Режущая кромка у центра. Плоский профиль. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. < 3 > от 3 до 6 > от 6 до 10 Допуски концевой фрезы P M K S H D1 Допуск d11 D Допуск h6 1 2 3 4 5 6 1 2 3 1 2 3 1 2 3 4 1 + / - AlTiN -0,020 / -0,( -0,030 / -0,105 -0,040 / -0,130 > от 10 до 18 -0,050 / -0,160 > от 18 до 30 -0,065 / -0,195 < 3 > от 3 до 6 > от 6 до 10 > от 10 до 18 > от 18 до 30 0 / 0,006 0 / 0,008 0 / 0,009 0 / 0,011 0 / 0,013 P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению приведены см. на стр. A150. D1 D длина режущей части Ap1 max длина L BCH Z U О AlTiN - MT 4,0 6 8,00 57 0,25 3 497604002MT 5,0 6 13,00 57 0,25 3 497605002MT 6,0 6 13,00 57 0,25 3 497606002MT 8,0 8 16,00 63 0,25 3 497608003MT 10,0 10 22,00 72 0,25 4 497610004MT 12,0 12 26,00 83 0,35 4 497612005MT 14,0 14 26,00 83 0,35 4 497614014MT 16,0 16 32,00 92 0,35 4 497616006MT 18,0 18 32,00 92 0,35 4 497618018MT 20,0 20 38,00 104 0,35 4 497620007MT 25,0 25 45,00 121 0,50 5 497625008MT WIDIA7 A144 HANITA
