145 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A135

Каталог WIDIA 2010 Режущий осевой инструмент Стр. A135 0145 Lab2u

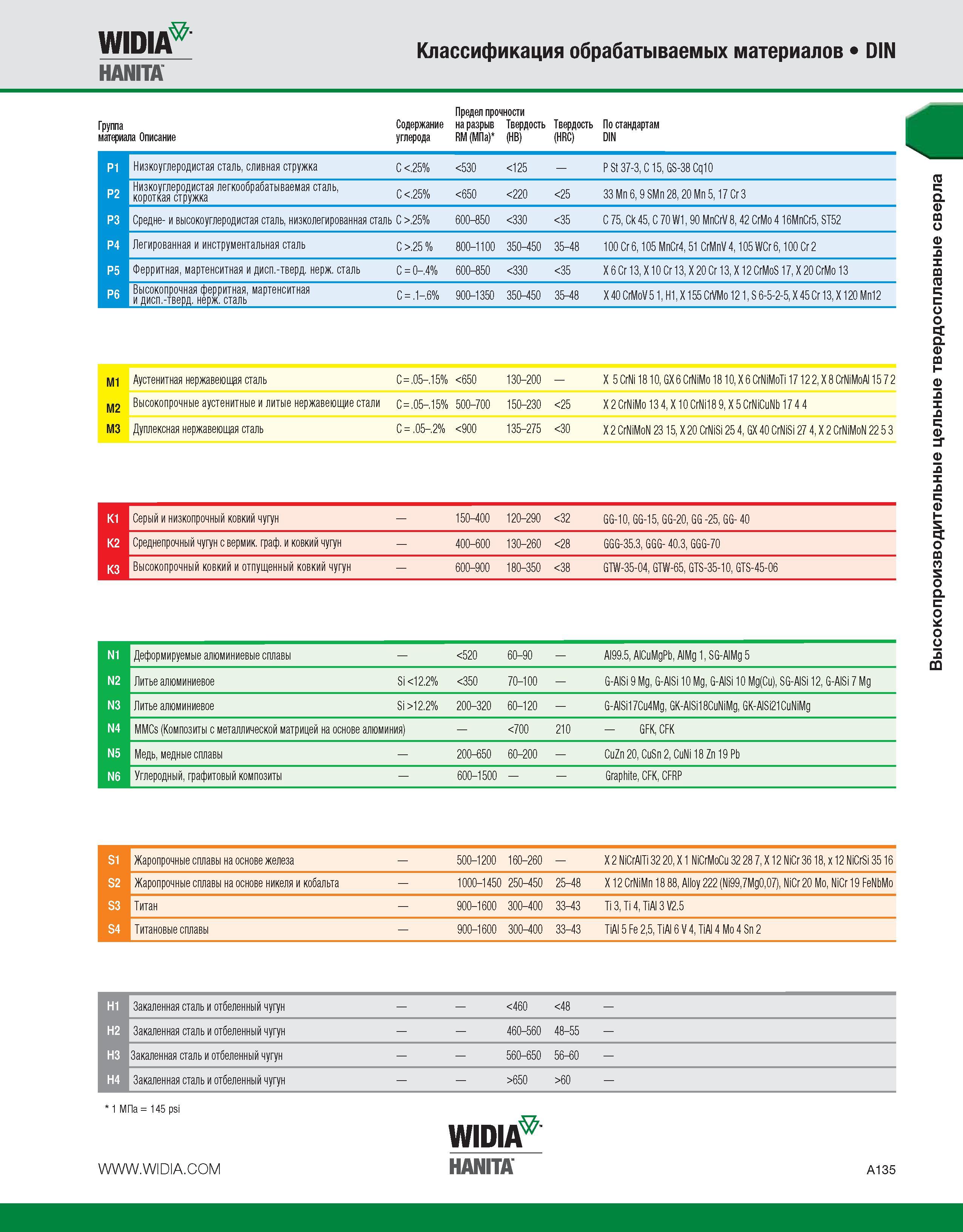

Widia Hanita Классификация обрабатываемых материалов DIN Группа материала Описание Содержание углерода Предел прочности на разрыв Твердость Rm (МПа) (HB) Твердость (HRC) По стандартам DIN P1 Низкоуглеродистая сталь, сливная стружка C <.25% <530 <125 - P St 37-3, C 15, GS-38 Cq10 P2 Низкоуглеродистая легкообрабатываемая сталь, короткая стружка C <.25% <650 <220 <25 33 Mn 6, 9 SMn 28, 20 Mn 5, 17 Cr 3 P3 Средне- и высокоуглеродистая сталь, низколегированная сталь C >.25% 600-850 <330 <35 C 75, Ck 45, C 70 W1, 90 MnCrV 8, 42 CrMo 4 16MnCr5, ST52 P4 Легированная и инструментальная сталь C >.25 % 800-1100 350-450 35-48 100 Cr 6, 105 MnCr4, 51 CrMnV 4, 105 WCr 6, 100 Cr 2 P5 Ферритная, мартенситная и дисперсно-твердеющая нержавеющая сталь C = 0-.4% 600-850 <330 <35 X 6 Cr 13, X 10 Cr 13, X 20 Cr 13, X 12 CrMoS 17, X 20 CrMo 13 P6 Высокопрочная ферритная, мартенситная и дисперсно-твердеющая нержавеющая сталь C = .1-.6% 900-1350 350-450 35-48 X 40 CrMoV 5 1, H1, X 155 CrVMo 12 1, S 6-5-2-5, X 45 Cr 13, X 120 Mn12 M1 Аустенитная нержавеющая сталь C 0 СЛ 5% <650 130-200 - X 5 CrNi 18 10, GX 6 CrNiMo 18 10, X 6 CrNiMoTi 17 12 2, X 8 CrNiMoAl 15 7 2 M2 Высокопрочные аустенитные и литые нержавеющие стали C 0 сл 5% 500-700 150-230 <25 X 2 CrNiMo 13 4, X 10 CrNi18 9, X 5 CrNiCuNb 17 4 4 M3 Дуплексная нержавеющая сталь C II 0 сл -. % <900 135-275 <30 X 2 CrNiMoN 23 15, X 20 CrNiSi 25 4, GX 40 CrNiSi 27 4, X 2 CrNiMoN 22 5 3 K1 Серый и низкопрочный ковкий чугун - 150-400 120-290 <32 GG-10, GG-15, GG-20, GG -25, GG- 40 K2 Среднепрочный чугун с вермик. граф. и ковкий чугун - 400-600 130-260 <28 GGG-35.3, GGG- 40.3, GGG-70 K3 Высокопрочный ковкий и отпущенный ковкий чугун - 600-900 180-350 <38 GTW-35-04, GTW-65, GTS-35-10, GTS-45-06 N1 Деформируемые алюминиевые сплавы - <520 60-90 - AI99.5, AlCuMgPb, AlMg 1, SG-AlMg 5 N2 Литье алюминиевое Si <12.2% <350 70-100 - G-AISi 9 Mg, G-AlSi 10 Mg, G-AlSi 10 Mg(Cu), SG-AlSi 12, G-AlSi 7 Mg N3 Литье алюминиевое Si >12.2% 200-320 60-120 - G-AlSi17Cu4Mg, GK-AlSi18CuNiMg, GK-AlSi21CuNiMg N4 MMCs (Композиты с металлической матрицей на основе алюминия) - <700 210 GFK, CFK N5 Медь, медные сплавы - 200-650 60-200 - CuZn 20, CuSn 2, CuNi 18 Zn 19 Pb N6 Углеродный, графитовый композиты - 600-1500 Graphite, CFK, CFRP S1 Жаропрочные сплавы на основе железа - 500-1200 160-260 - X 2 NiCrAlTi 32 20, X 1 NiCrMoCu 32 28 7, X 12 NiCr 36 18, x 12 NiCrSi 35 16 S2 Жаропрочные сплавы на основе никеля и кобальта - 1000-1450 250-450 25-48 X 12 CrNiMn 18 88, Alloy 222 (Ni99,7Mg0,07), NiCr 20 Mo, NiCr 19 FeNbMo S3 Титан - 900-1600 300-400 33-43 Ti 3, Ti 4, TiAl 3 V2.5 S4 Титановые сплавы - 900-1600 300-400 33-43 TiAl 5 Fe 2,5, TiAl 6 V 4, TiAl 4 Mo 4 Sn 2 H1 Закаленная сталь и отбеленный чугун <460 <48 - H2 Закаленная сталь и отбеленный чугун 460-560 48-55 - H3 Закаленная сталь и отбеленный чугун 560-650 56-60 - H4 Закаленная сталь и отбеленный чугун >650 >60 - 1 МПа = 145 psi Widia Hanita A135 Высокопроизводительные цельные твердосплавные сверла
