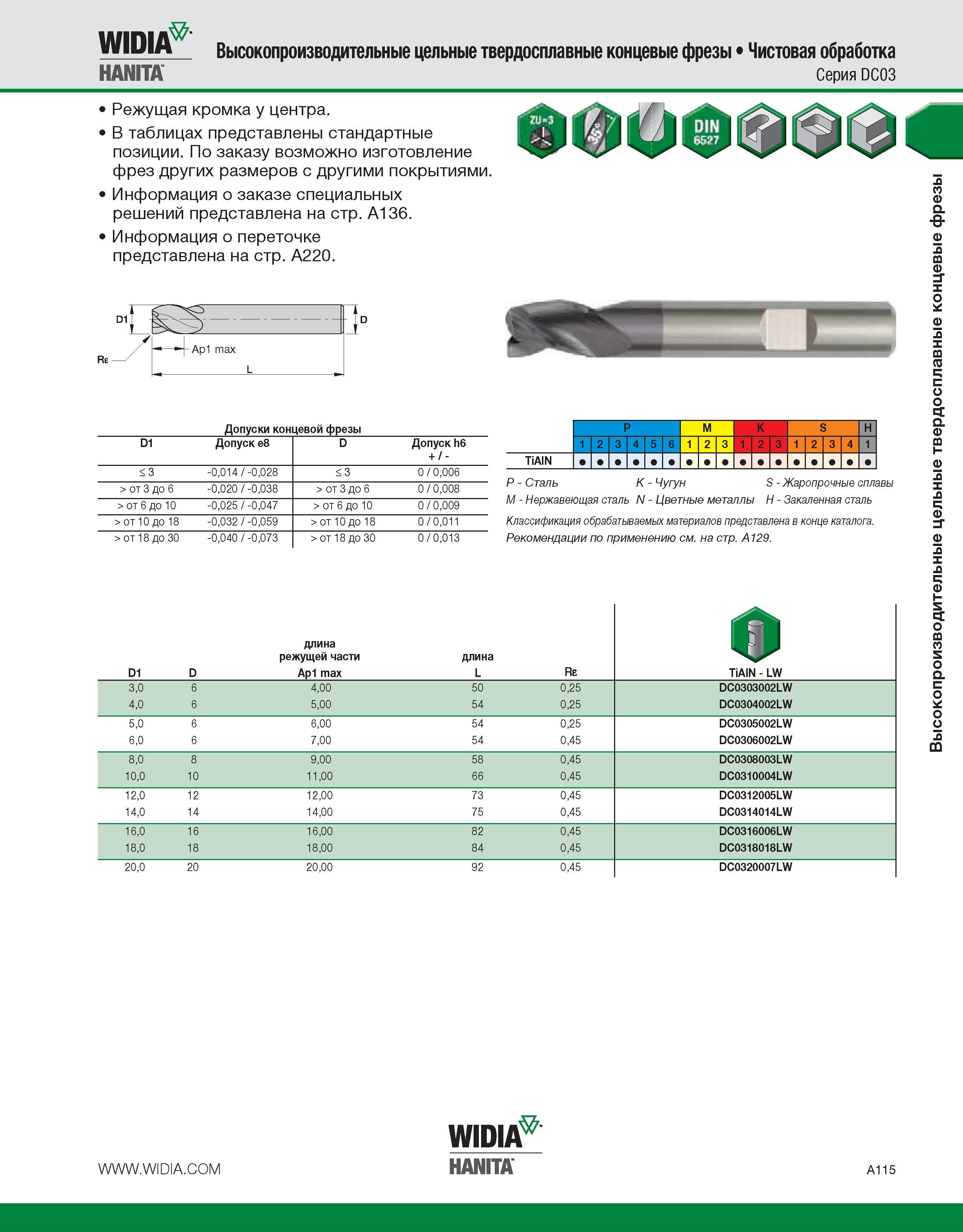

Widia Hanita Высокопроизводительные цельные твердосплавные концевые фрезы Чистовая обработка Серия DC03 Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Ap1 max <3 > от 3 до 6 > от 6 до 10 Допуски концевой фрезы P M K S H D1 Допуск e8 D Допуск h6 1 2 3 4 5 6 1 2 3 1 2 3 1 2 3 4 1 + / - TiAlN -0,014 / -0,028 -0,020 / -0,038 -0,025 / -0,047 > от 10 до 18 -0,032 / -0,059 > от 18 до 30 -0,040 / -0,073 <3 > от 3 до 6 > от 6 до 10 > от 10 до 18 > от 18 до 30 0 / 0,006 0 / 0,008 0 / 0,009 0 / 0,011 0 / 0,013 P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A129. D1 D длина режущей части Ap1 max длина L Re TiAlN - 1 LW 3,0 6 4,00 50 0,25 DC0303002LW 4,0 6 5,00 54 0,25 DC0304002LW 5,0 6 6,00 54 0,25 DC0305002LW 6,0 6 7,00 54 0,45 DC0306002LW 8,0 8 9,00 58 0,45 DC0308003LW 10,0 10 11,00 66 0,45 DC0310004LW 12,0 12 12,00 73 0,45 DC0312005LW 14,0 14 14,00 75 0,45 DC0314014LW 16,0 16 16,00 82 0,45 DC0316006LW 18,0 18 18,00 84 0,45 DC0318018LW 20,0 20 20,00 92 0,45 DC0320007LW Widia Hanita A115 Высокопроизводительные цельные твердосплавные концевые фрезы
