Токарные державки Walter CRSN Walter Turn для керамических сменных режущих пластин Крепление СРП прижимом повышенной жёсткости с твердосплавным башмаком

Токарные державки Walter CRSN Walter Turn для керамических сменных режущих пластин Крепление СРП прижимом повышенной жёсткости с твердосплавным башмаком

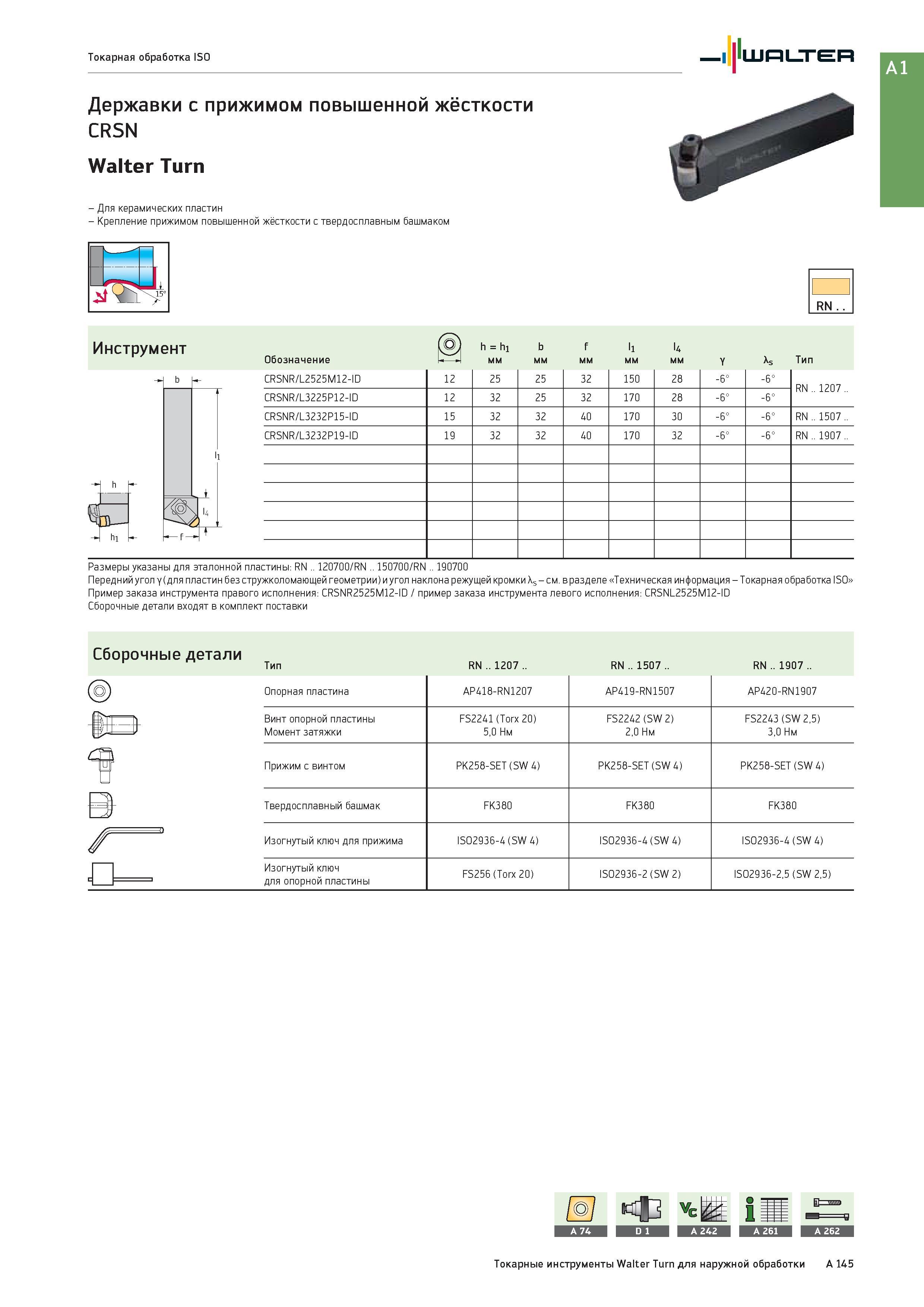

Токарные державки Walter CRSN Walter Turn для керамических сменных режущих пластин Крепление СРП прижимом повышенной жёсткости с твердосплавным башмаком _ Общий вид инструмента из Германии Обозначение инструментальной продукции по каталогу CRSNR/L2525M12-ID 12 25 25 32 150 28 -6° -6° RN .. 1207 .. . CRSNR/L3225P12-ID 12 32 25 32 170 28 -6° -6° CRSNR/L3232P15-ID 15 32 32 40 170 30 -6° -6° RN .. 1507 .. CRSNR/L3232P19-ID 19 32 32 40 170 32 -6° -6° RN .. 1907 .. 4 hi f -j Размеры указаны для эталонной пластины: RN .. 120700/RN .. 150700/RN .. 190700 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: CRSNR2525M12-ID / пример заказа инструмента левого исполнения: CRSNL2525M12-ID Сборочные детали входят в комплект поставки Сборочные детали Тип RN .. 1207 .. RN .. 1507 .. RN .. 1907 .. Опорная пластина AP418-RN1207 AP419-RN1507 AP420-RN1907 Винт опорной пластины Момент затяжки FS2241 (Torx 20) 5,0 Нм FS2242 (SW 2) 2,0 Нм FS2243 (SW 2,5) 3,0 Нм Прижим с винтом PK258-SET (SW 4) PK258-SET (SW 4) PK258-SET (SW 4) Твердосплавный башмак FK380 FK380 FK380 Изогнутый ключ для прижима ISO2936-4 (SW 4) ISO2936-4 (SW 4) ISO2936-4 (SW 4) Изогнутый ключ для опорной пластины FS256 (Torx 20) ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) Токарные инструменты Walter Turn для наружной обработки A 145 Токарная обработка ISO Walter с прижимом повышенной жёсткости Инструмент (2М h = hi b f i 4 Обозначение I 4 мм у As Тип -
