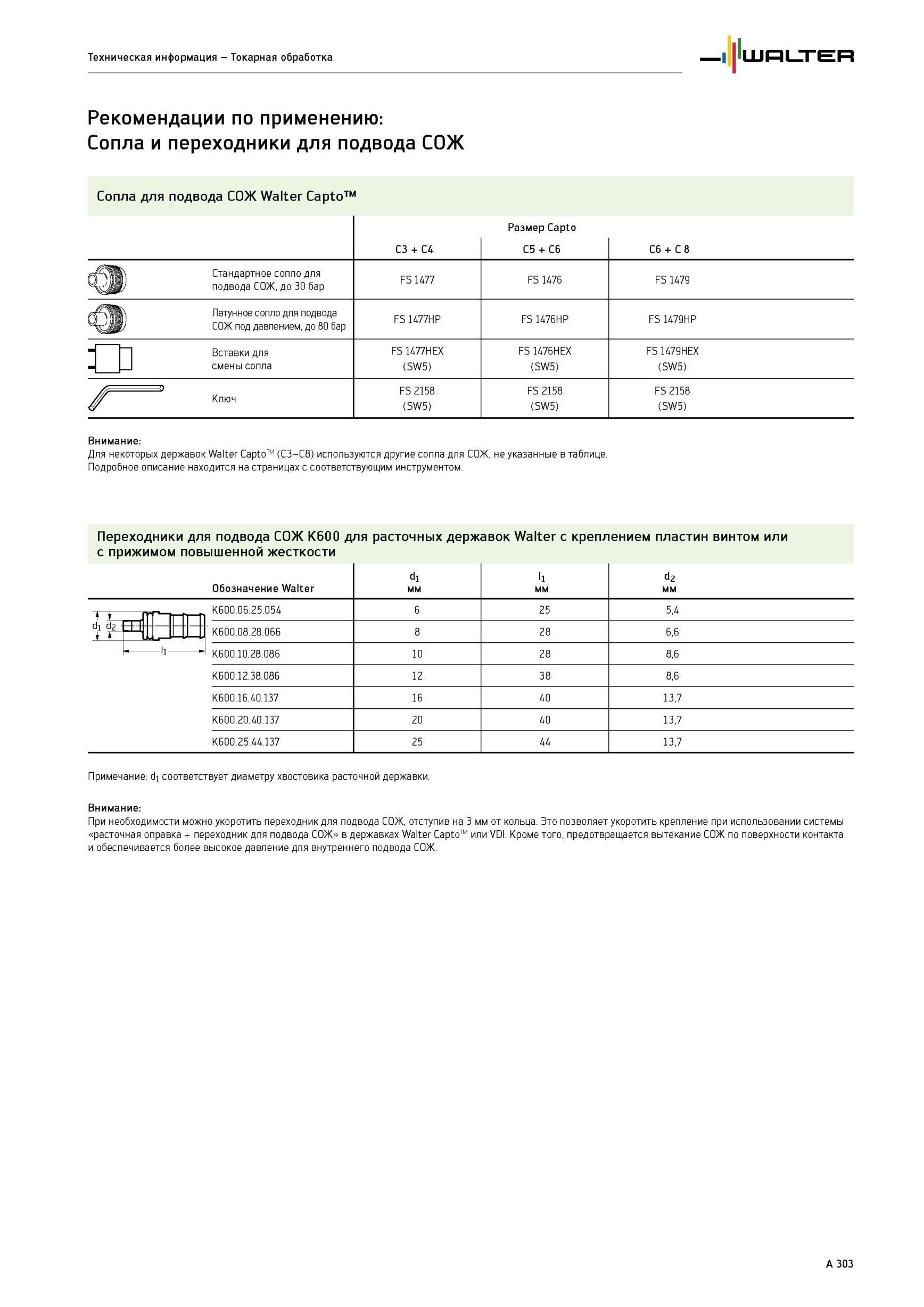

Токарная обработка Рекомендации по применению Сопла и переходники для подвода СОЖ Сопла для подвода СОЖ Walter Capto C3 + C4 Размер Capto C5 + C6 C6 + C 8 а С

Токарная обработка Рекомендации по применению Сопла и переходники для подвода СОЖ Сопла для подвода СОЖ Walter Capto C3 + C4 Размер Capto C5 + C6 C6 + C 8 а Стандартное сопло для подвода СОЖ, до 30 бар FS 1477 FS 1476 FS 1479 а ш> Латунное сопло для подвода СОЖ под давлением, до 80 бар FS 1477HP FS 1476HP FS 1479HP Вставки для смены сопла FS 1477HEX (SW5) FS 1476HEX (SW5) FS 1479HEX (SW5) Ключ FS 2158 (SW5) FS 2158 (SW5) FS 2158 (SW5) Внимание Для некоторых державок Walter Capto (C3-C8) используются другие сопла для СОЖ, не указанные в таблице. Подробное описание находится на страницах с соответствующим инструментом. Переходники для подвода СОЖ K600 для расточных державок Walter с креплением пластин винтом или с прижимом повышенной жесткости Обозначение d1 мм l1 мм d2 мм Pi K600.06.25.054 6 25 5,4 di d2 T 33 K600.08.28.066 8 28 6,6 li K600.10.28.086 10 28 8,6 K600.12.38.086 12 38 8,6 K600.16.40.137 16 40 13,7 K600.20.40.137 20 40 13,7 K600.25.44.137 25 44 13,7 Примечание di соответствует диаметру хвостовика расточной державки. Внимание При необходимости можно укоротить переходник для подвода СОЖ, отступив на 3 мм от кольца. Это позволяет укоротить крепление при использовании системы расточная оправка + переходник для подвода СОЖ в державках Walter Capto или VDI. Кроме того, предотвращается вытекание СОЖ по поверхности контакта и обеспечивается более высокое давление для внутреннего подвода СОЖ. A 303 Техническая информация -
