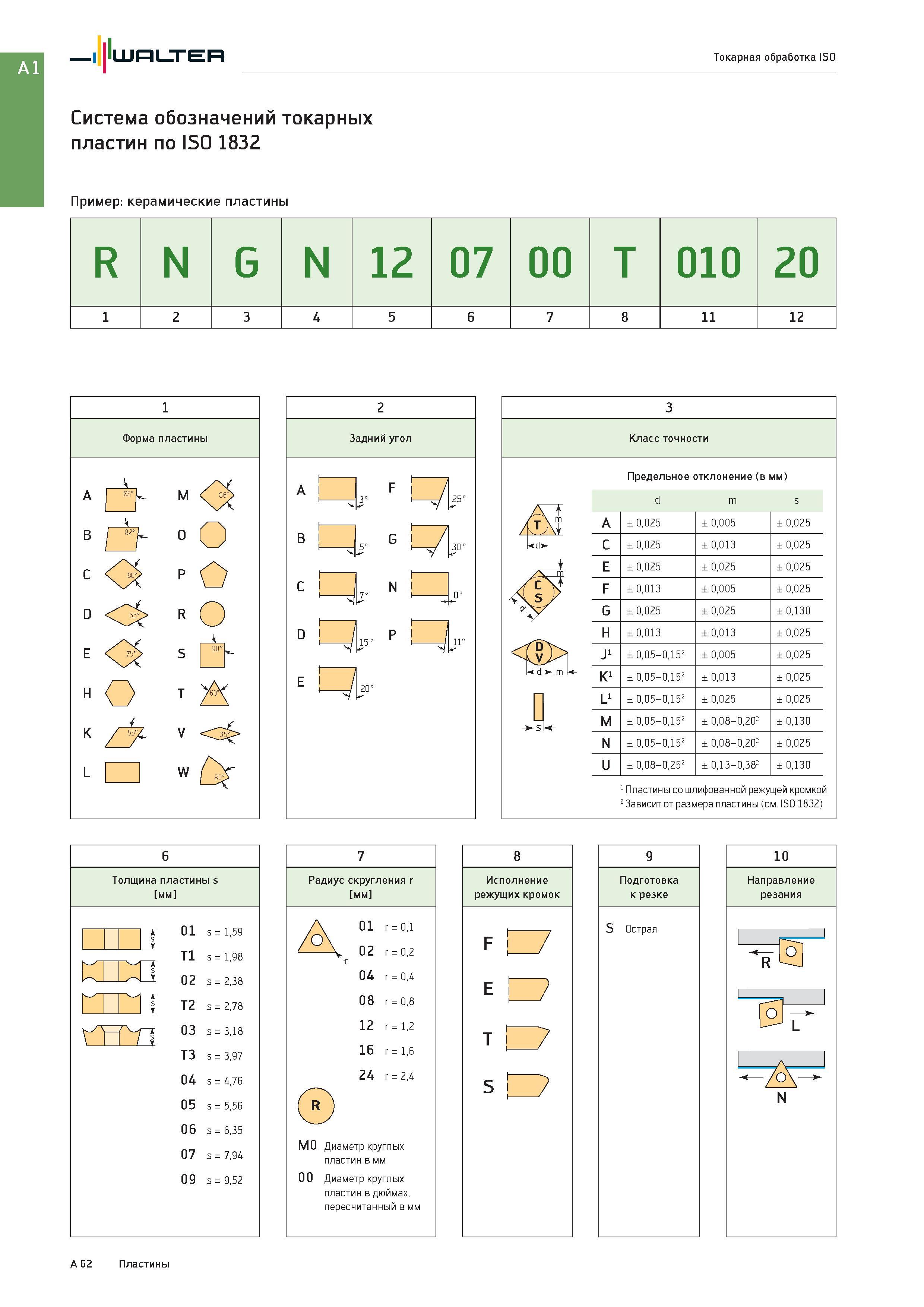

Система обозначений токарных пластин по ISO 1832 Керамические пластины

Система обозначений токарных пластин по ISO 1832 Керамические пластины

Система обозначений токарных пластин по ISO 1832 Керамические пластины _ R N G N 12 07 00 T 010 20 1 2 3 4 5 6 7 8 11 12 Класс точности Предельное отклонение (в мм) Am АТЛ t d m s A ± 0,025 ± 0,005 ± 0,025 C ± 0,025 ± 0,013 ± 0,025 E ± 0,025 ± 0,025 ± 0,025 F ± 0,013 ± 0,005 ± 0,025 G ± 0,025 ± 0,025 ± 0,130 H ± 0,013 ± 0,013 ± 0,025 J1 ± 0,05-0,152 ± 0,005 ± 0,025 K1 ± 0,05-0,152 ± 0,013 ± 0,025 L1 ± 0,05-0,152 ± 0,025 ± 0,025 M ± 0,05-0,152 ± 0,08-0,202 ± 0,130 N ± 0,05-0,152 ± 0,08-0,202 ± 0,025 U ± 0,08-0,252 ± 0,13-0,382 ± 0,130 1 Пластины со шлифованной режущей кромкой 2 Зависит от размера пластины (см. ISO 1832) 3 d> s Радиус скругления мм 01 r = 0,1 02 r = 0,2 04 r = 0,4 08 r = 0,8 12 r = 1,2 16 r = 1,6 24 r = 2,4 M0 Диаметр круглых пластин в мм 00 Диаметр круглых пластин в дюймах, пересчитанный в мм 7 A 62 Пластины Walter Токарная обработка ISO
