Расточные резцы Walter SDUCR/L для режущих сменных пластин с задним углом 7 градусов ромбической формы для внутренней токарной обработки

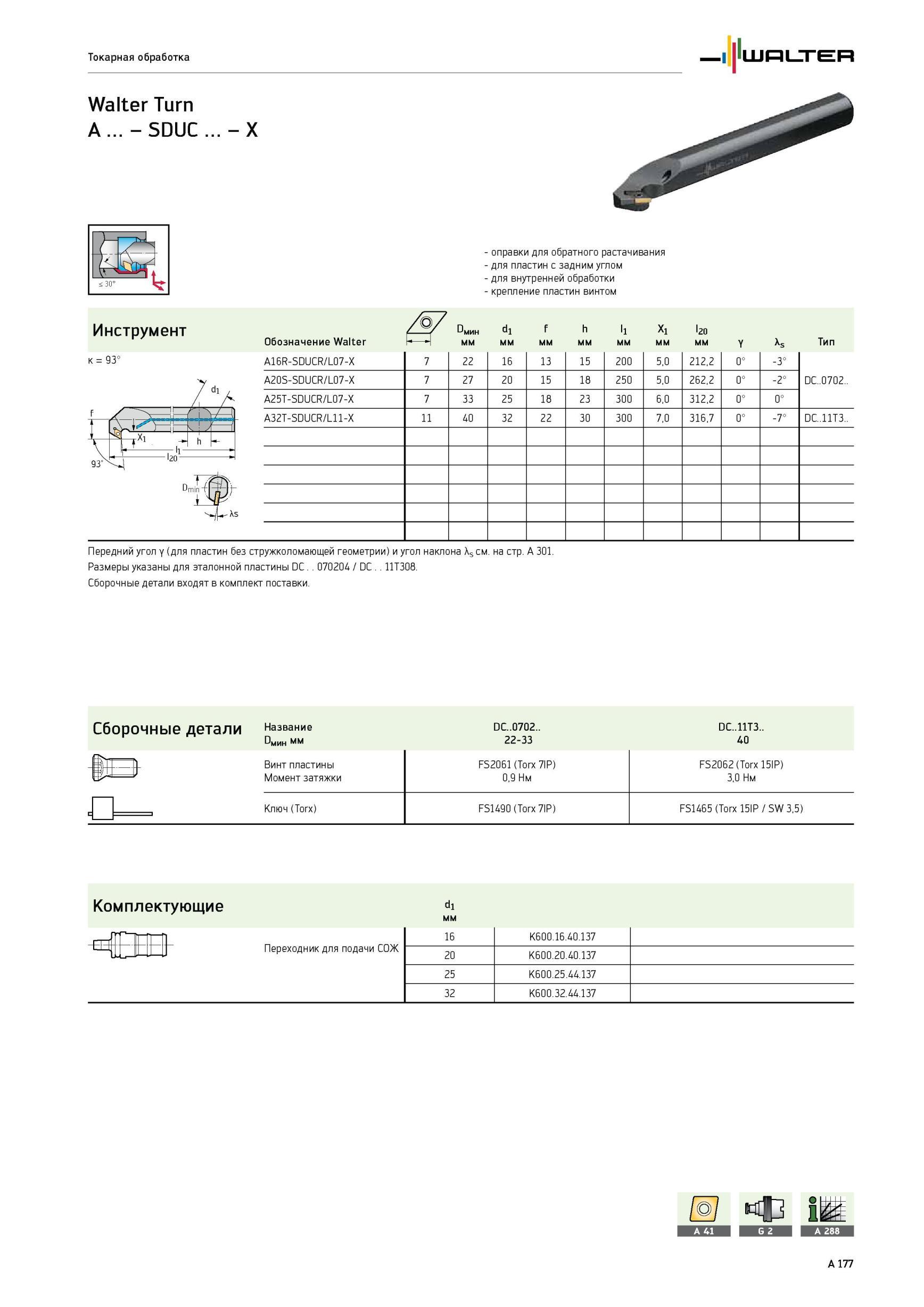

181 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A177
|
Расточные резцы Walter SDUCR/L для режущих сменных пластин с задним углом 7 градусов ромбической формы для внутренней токарной обработки
Расточные резцы Walter SDUCR/L для режущих сменных пластин с задним углом 7 градусов ромбической формы для внутренней токарной обработки _ Технология обратного растачивания Токарная обработка Walter Turn A ... - SDUC ... - X - оправки для обратного растачивания - для пластин с задним углом - для внутренней обработки - крепление пластин винтом Инструмент fW DMm d1 f h l1 X1 l20 Обозначение Walter 1* А мм Y *s Тип к = 93° A16R-SDUCR/L07-X 7 22 16 13 15 200 5,0 212,2 0° -3° DC..0702.. A20S-SDUCR/L07-X 7 27 20 15 18 250 5,0 262,2 0° -2° f A25T-SDUCR/L07-X 7 33 25 18 23 300 6,0 312,2 0° 0° „ / ll-Л i >A-I - A32T-SDUCR/L11-X 11 40 32 22 30 300 7,0 316,7 0° -7° DC..11T3.. .V 1-*- h - 1 120 - Dmin f s Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Размеры указаны для эталонной пластины DC . . 070204 / DC . . 11T308. Сборочные детали входят в комплект поставки. Сборочные детали Название DC..0702.. DC..11T3.. Dh„h мм 22-33 40 FS2061 (Torx 7IP) FS2062 (Torx 15IP) С Момент затяжки 0,9 Нм 3,0 Нм Ключ (Torx) FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) Комплектующие -а Переходник для подачи СОЖ di мм 16 20 25 32 K600.16.40.137 K600.20.40.137 K600.25.44.137 K600.32.44.137
|
