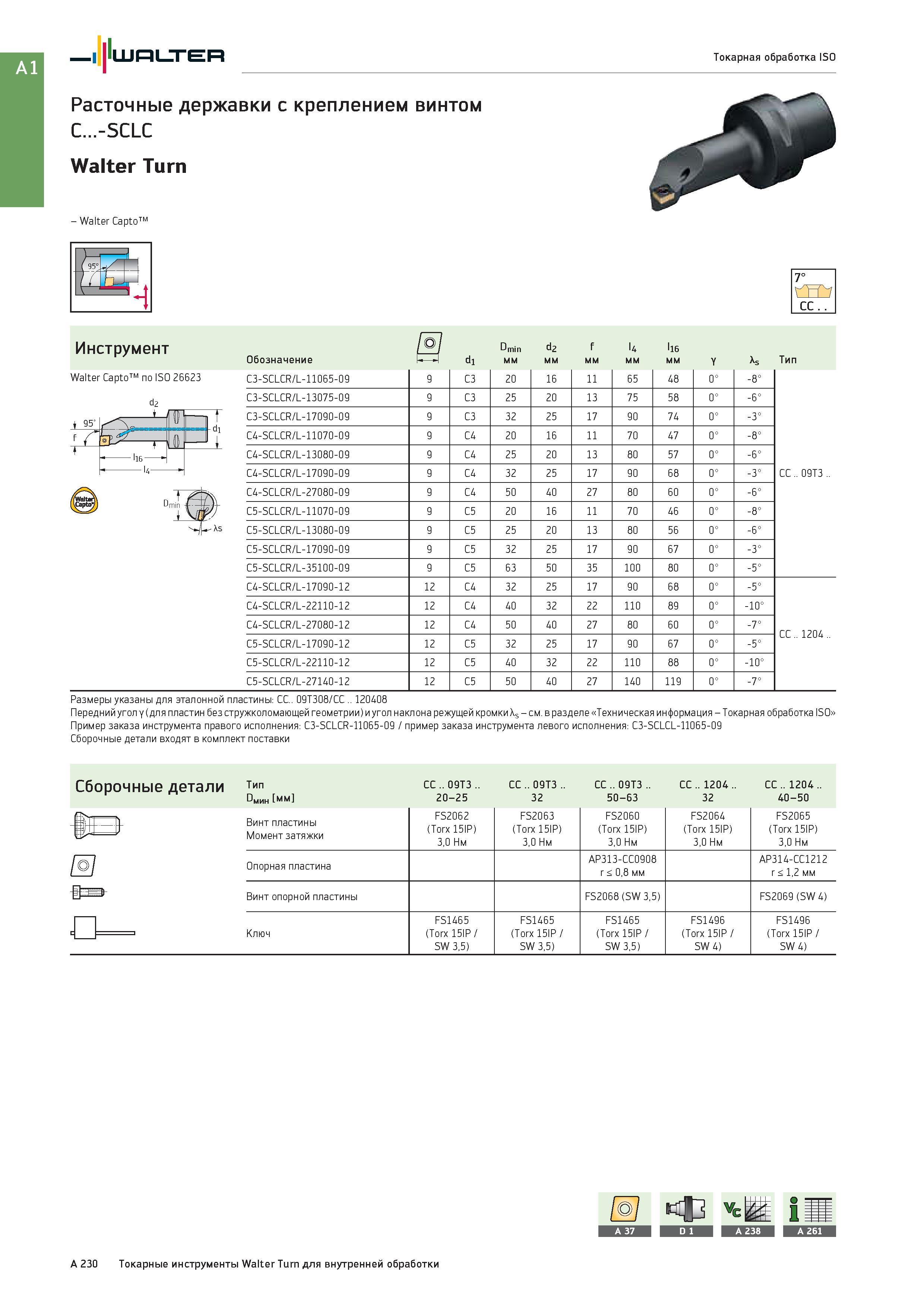

Расточные державки Walter с креплением винтом C -SCLC Walter Turn Инструмент Walter Capto по ISO 26623 CC Обозначение di Dmin мм d2 мм f мм l4 мм to 2 2

Расточные державки Walter с креплением винтом C...-SCLC Walter Turn Инструмент Walter Capto по ISO 26623 CC Обозначение di Dmin мм d2 мм f мм l4 мм to 2 2 Y As Тип C3-SCLCR/L-11065-09 9 C3 20 16 11 65 48 0° -8° C3-SCLCR/L-13075-09 9 C3 25 20 13 75 58 0° -6° C3-SCLCR/L-17090-09 9 C3 32 25 17 90 74 0° -3° C4-SCLCR/L-11070-09 9 C4 20 16 11 70 47 0° -8° C4-SCLCR/L-13080-09 9 C4 25 20 13 80 57 0° -6° C4-SCLCR/L-17090-09 9 C4 32 25 17 90 68 0° -3° CC .. 09T3 .. C4-SCLCR/L-27080-09 9 C4 50 40 27 80 60 0° -6° C5-SCLCR/L-11070-09 9 C5 20 16 11 70 46 0° -8° C5-SCLCR/L-13080-09 9 C5 25 20 13 80 56 0° -6° C5-SCLCR/L-17090-09 9 C5 32 25 17 90 67 0° -3° C5-SCLCR/L-35100-09 9 C5 63 50 35 100 80 0° -5° C4-SCLCR/L-17090-12 12 C4 32 25 17 90 68 0° -5° C4-SCLCR/L-22110-12 12 C4 40 32 22 110 89 0° -10° C4-SCLCR/L-27080-12 12 C4 50 40 27 80 60 0° -7° CC .. 1204 .. C5-SCLCR/L-17090-12 12 C5 32 25 17 90 67 0° -5° C5-SCLCR/L-22110-12 12 C5 40 32 22 110 88 0° -10° C5-SCLCR/L-27140-12 12 C5 50 40 27 140 119 0° -7° Walter Токарная обработка ISO Размеры указаны для эталонной пластины: CC.. 09T308/CC .. 120408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C3-SCLCR-11065-09 / пример заказа инструмента левого исполнения: C3-SCLCL-11065-09 Сборочные детали входят в комплект поставки и Сборочные детали Тип мин мм CC .. 09T3 .. 20-25 CC .. 09T3 .. 32 CC .. 09T3 .. 50-63 CC .. 1204 .. 32 CC .. 1204 .. 40-50 /HS. FS2062 FS2063 FS2060 FS2064 FS2065 1 J Момент затяжки (Torx 15IP) 3,0 Нм (Torx 15IP) 3,0 Нм (Torx 15IP) 3,0 Нм (Torx 15IP) 3,0 Нм (Torx 15IP) 3,0 Нм Qj Опорная пластина AP313-CC0908 r < 0,8 мм AP314-CC1212 r < 1,2 мм Винт опорной пластины FS2068 (SW 3,5) FS2069 (SW 4) FS1465 FS1465 FS1465 FS1496 FS1496 с Ключ (Torx 15IP / (Torx 15IP / (Torx 15IP / (Torx 15IP / (Torx 15IP / SW 3,5) SW 3,5) SW 3,5) SW 4) SW 4) A 230 Токарные инструменты Walter Turn для внутренней обработки
