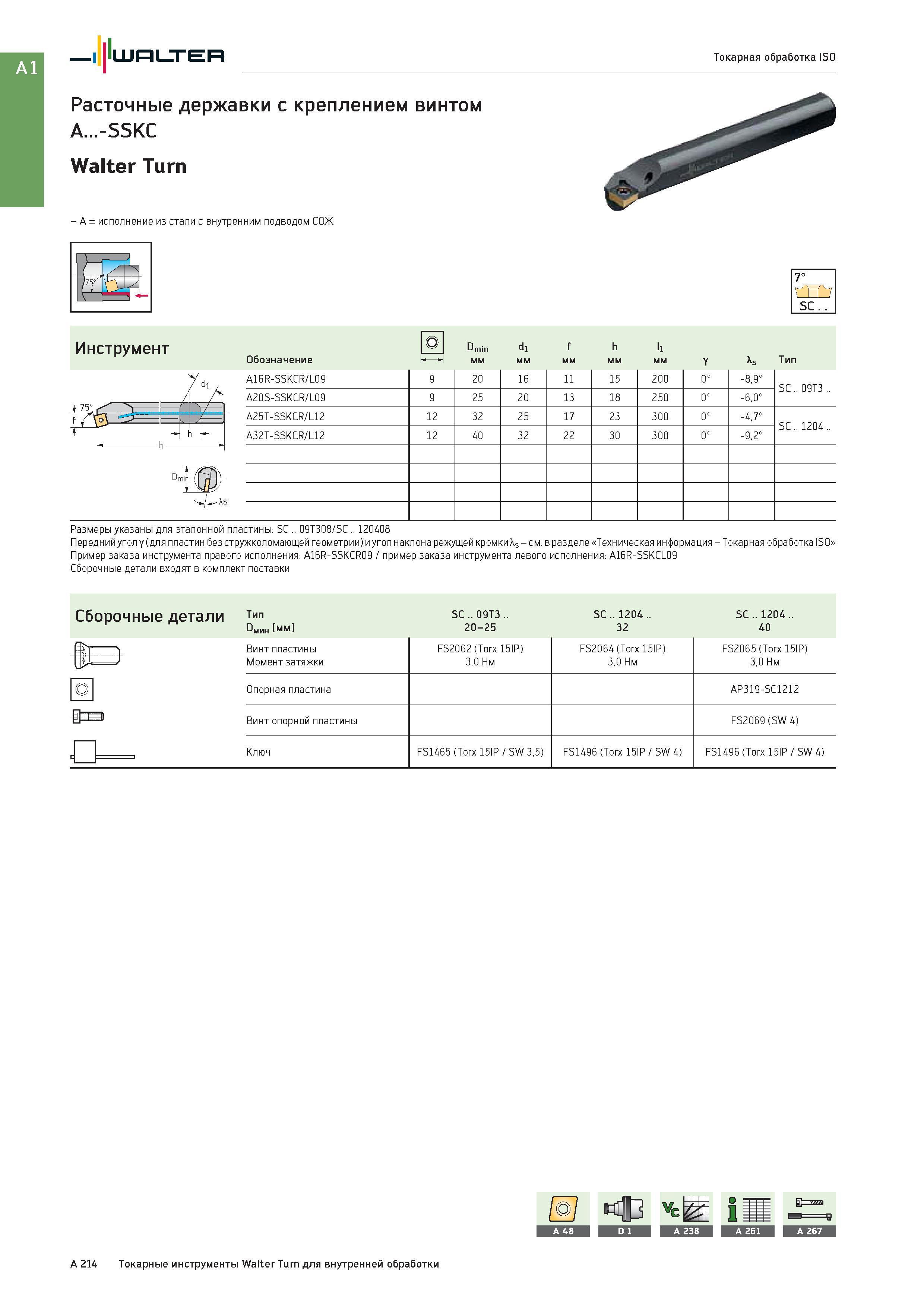

Расточные державки Walter с креплением винтом A -SSKC Walter Turn A - исполнение из стали с внутренним подводом СОЖ 7° S' SC Инструмент О Dmin di f h li

Расточные державки Walter с креплением винтом A...-SSKC Walter Turn A - исполнение из стали с внутренним подводом СОЖ 7° S' SC Инструмент О Dmin di f h li Обозначение мм Y As Тип j V t ) Q. A16R-SSKCR/L09 9 20 16 11 15 200 0° -8,9° SC .. 09T3 .. A20S-SSKCR/L09 9 25 20 13 18 250 0° -6,0° A25T-SSKCR/L12 12 32 25 17 23 300 0° -4,7° SC .. 1204 .. 4 h - A32T-SSKCR/L12 12 40 32 22 30 300 0° -9,2° Dmin -l i Walter Токарная обработка ISO Размеры указаны для эталонной пластины: SC .. 09T308/SC .. 120408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки Xs - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: A16R-SSKCR09 / пример заказа инструмента левого исполнения: A16R-SSKCL09 Сборочные детали входят в комплект поставки Сборочные детали Тип SC .. 09T3 .. SC .. 1204 .. SC .. 1204 .. DMMM мм 20-25 32 40 Винт пластины FS2062 (Torx 15IP) FS2064 (Torx 15IP) FS2065 (Torx 15IP) Момент затяжки 3,0 Нм 3,0 Нм 3,0 Нм Опорная пластина AP319-SC1212 Винт опорной пластины FS2069 (SW 4) Ключ FS1465 (Torx 15IP / SW 3,5) FS1496 (Torx 15IP / SW 4) FS1496 (Torx 15IP / SW 4) A 214 Токарные инструменты Walter Turn для внутренней обработки
