Расточные державки Walter с креплением рычагом
235 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A219
|
Расточные державки Walter с креплением рычагом

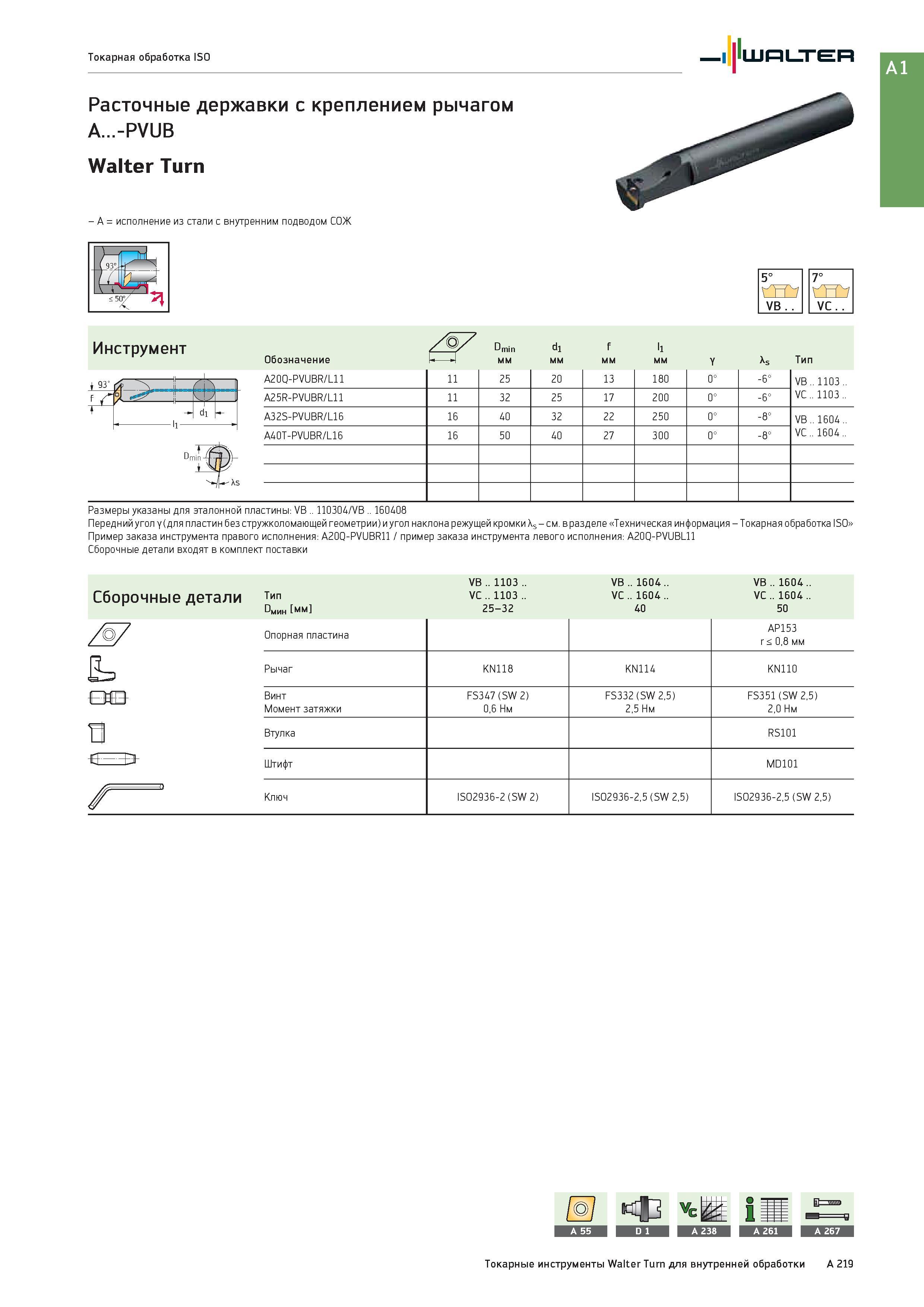

Расточные державки Walter с креплением рычагом _ A...-PVUB Walter Turn A - исполнение из стали с внутренним подводом СОЖ 5° 7° VB . . VC . . Инструмент 1 dl - Xs Обозначение umin мм di мм f мм li мм Тип A20Q-PVUBR/L11 11 25 20 13 180 0° -6° VB .. 1103 .. VC .. 1103 .. A25R-PVUBR/L11 11 32 25 17 200 0° -6° A32S-PVUBR/L16 16 40 32 22 250 0° -8° VB .. 1604 .. VC .. 1604 .. A40T-PVUBR/L16 16 50 40 27 300 0° -8° Токарная обработка ISO Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: A20Q-PVUBR11 / пример заказа инструмента левого исполнения: A20Q-PVUBL11 Сборочные детали входят в комплект поставки X Y s D Сборочные детали м м пи VB .. 1103 .. VC .. 1103 .. 25-32 VB .. 1604 .. VC .. 1604 .. 40 VB .. 1604 .. VC .. 1604 .. 50 /й7 Опорная пластина AP153 r < 0,8 мм Рычаг KN118 KN114 KN110 Винт FS347 (SW 2) FS332 (SW 2,5) FS351 (SW 2,5) Момент затяжки 0,6 Нм 2,5 Нм 2,0 Нм в Втулка RS101 h> Штифт MD101 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-2,5 (SW 2,5) Токарные инструменты Walter Turn для внутренней обработки A 219
|
