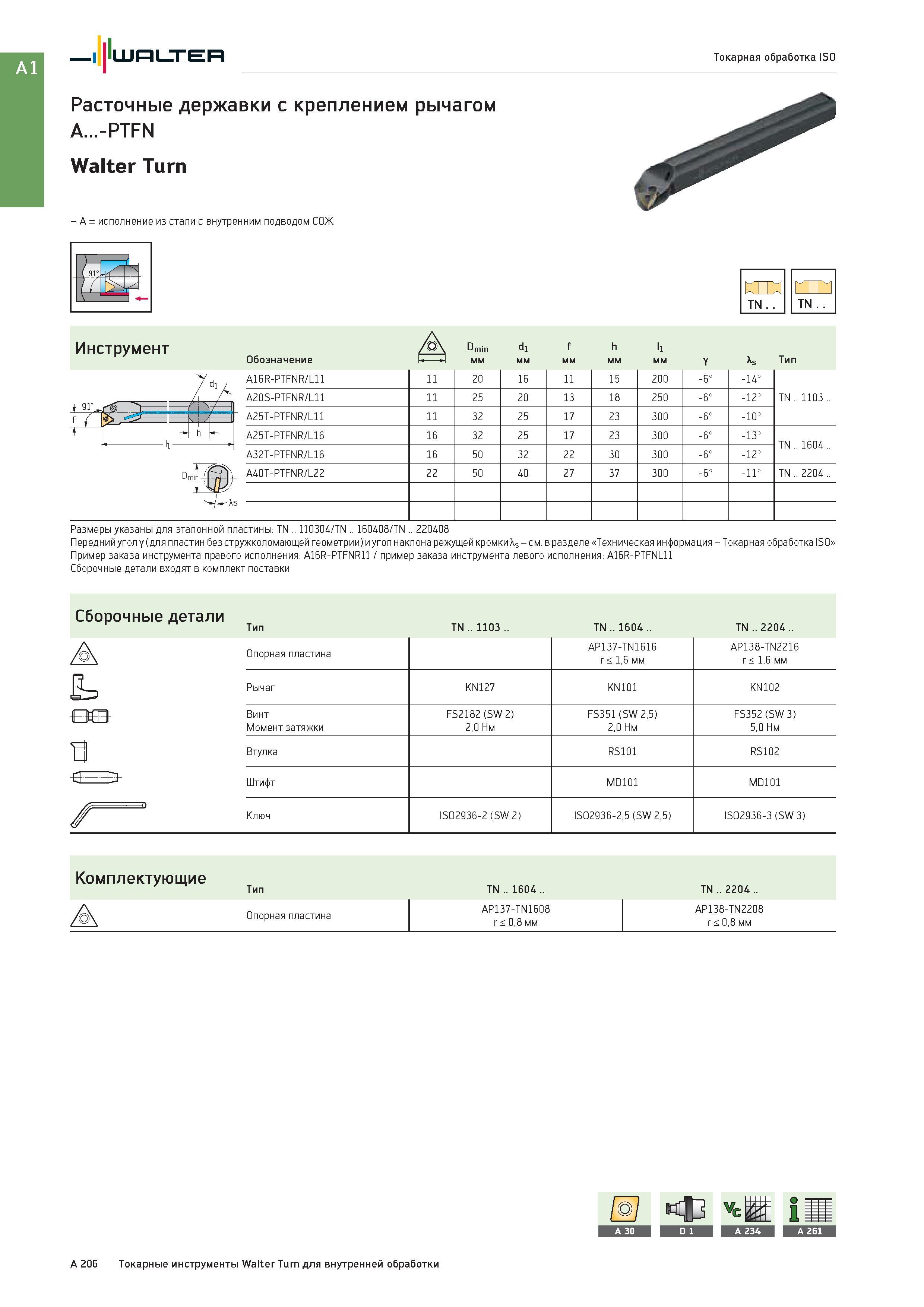

Расточные державки Walter с креплением рычагом222 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A206 |
|||||
Расточные державки Walter с креплением рычагом Расточные державки Walter с креплением рычагом _ A...-PTFN Walter Turn A - исполнение из стали с внутренним подводом СОЖ Dmin -f-l i' СТО TN . . TN Инструмент Dmin d1 f h l1 Обозначение 1- -1 мм Y As Тип A16R-PTFNR/L11 11 20 16 11 15 200 -6° -14° TN .. 1103 .. A20S-PTFNR/L11 11 25 20 13 18 250 -6° -12° A25T-PTFNR/L11 11 32 25 17 23 300 -6° -10° A25T-PTFNR/L16 16 32 25 17 23 300 -6° -13° TN .. 1604 .. A32T-PTFNR/L16 16 50 32 22 30 300 -6° -12° A40T-PTFNR/L22 22 50 40 27 37 300 -6° -11° TN .. 2204 .. Walter Токарная обработка ISO Размеры указаны для эталонной пластины: TN .. 110304/TN .. 160408/TN .. 220408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки Xs - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: A16R-PTFNR11 / пример заказа инструмента левого исполнения: A16R-PTFNL11 Сборочные детали входят в комплект поставки Сборочные детали Тип TN .. 1103 .. TN .. 1604 .. TN .. 2204 .. A Опорная пластина AP137-TN1616 r < 1,6 мм AP138-TN2216 r < 1,6 мм b Рычаг KN127 KN101 KN102 Винт Момент затяжки FS2182 (SW 2) 2,0 Нм FS351 (SW 2,5) 2,0 Нм FS352 (SW 3) 5,0 Нм В Втулка RS101 RS102 fl- b> Штифт MD101 MD101 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) Комплектующие Тип TN .. 1604 .. TN .. 2204 .. A Опорная пластина AP137-TN1608 r < 0,8 мм AP138-TN2208 r < 0,8 мм A 206 Токарные инструменты Walter Turn для внутренней обработки |
|||||
