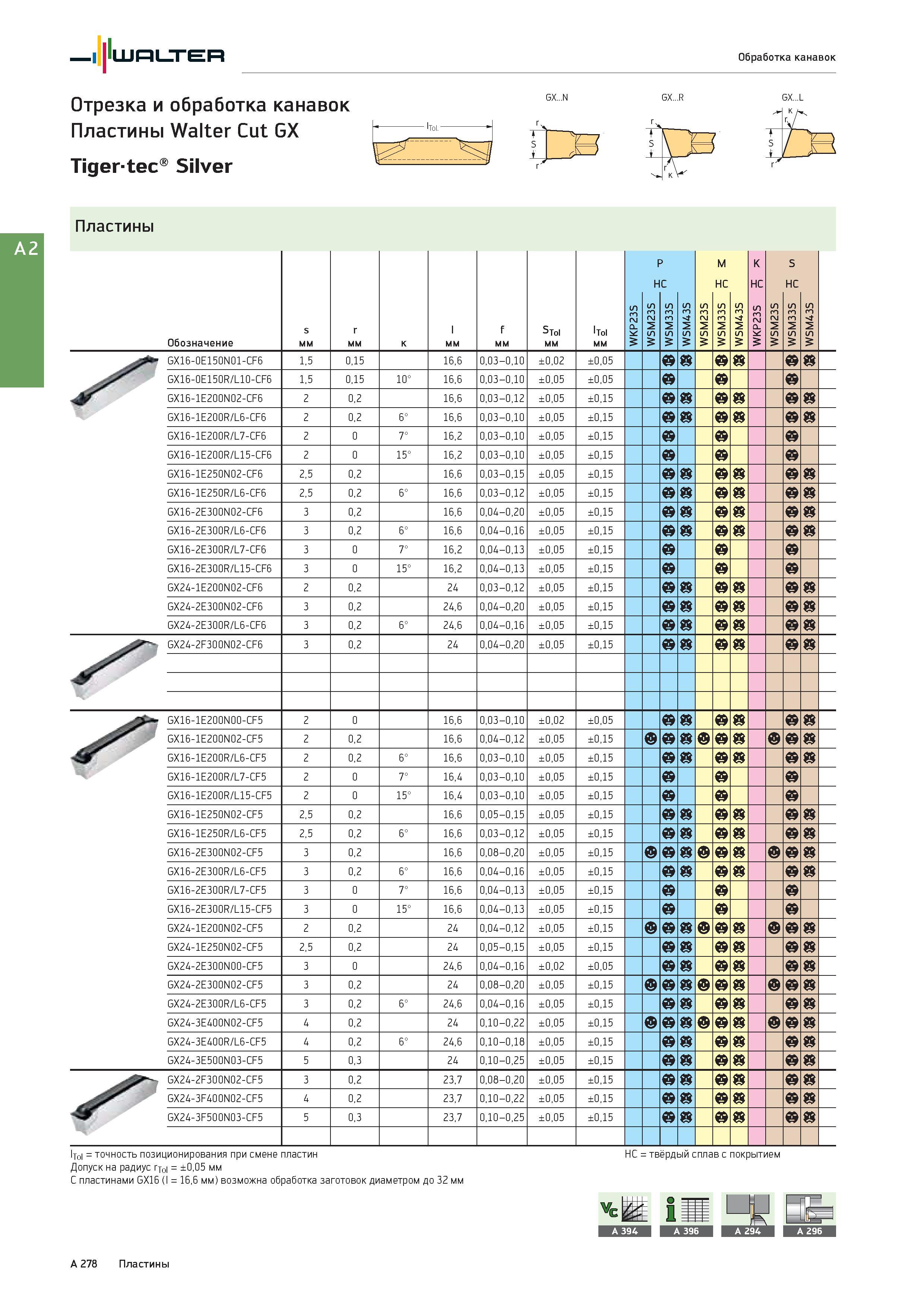

Отрезка и обработка канавок Пластины Walter Cut GX Tigertec Silver - lTol - GX N GX R GX L Пластины Обозначение s мм r мм к l мм f мм STol мм lTol мм WKP

Отрезка и обработка канавок Пластины Walter Cut GX Tigertec Silver - lTol. - GX...N GX...R GX...L Пластины Обозначение s мм r мм к l мм f мм STol мм lTol мм WKP23S H S 3 f>J 2 S W WSM33S n S 3 2 S W WSM23S M HC S 3 m 2 S W S 3 2 S K HC S 3 P K W WSM23S S HC S 3 m 2 S S 3 2 S GX16-0E150N01-CF6 1,5 0,15 16,6 0,03-0,10 ±0,02 ±0,05 GX16-0E150R/L10-CF6 1,5 0,15 10° 16,6 0,03-0,10 ±0,05 ±0,05 b GX16-1E200N02-CF6 2 0,2 16,6 0,03-0,12 ±0,05 ±0,15 GX16-1E200R/L6-CF6 2 0,2 6° 16,6 0,03-0,10 ±0,05 ±0,15 GX16-1E200R/L7-CF6 2 0 7° 16,2 0,03-0,10 ±0,05 ±0,15 b GX16-1E200R/L15-CF6 2 0 15° 16,2 0,03-0,10 ±0,05 ±0,15 b GX16-1E250N02-CF6 2,5 0,2 16,6 0,03-0,15 ±0,05 ±0,15 GX16-1E250R/L6-CF6 2,5 0,2 6° 16,6 0,03-0,12 ±0,05 ±0,15 GX16-2E300N02-CF6 3 0,2 16,6 0,04-0,20 ±0,05 ±0,15 GX16-2E300R/L6-CF6 3 0,2 6° 16,6 0,04-0,16 ±0,05 ±0,15 GX16-2E300R/L7-CF6 3 0 7° 16,2 0,04-0,13 ±0,05 ±0,15 b GX16-2E300R/L15-CF6 3 0 15° 16,2 0,04-0,13 ±0,05 ±0,15 b GX24-1E200N02-CF6 2 0,2 24 0,03-0,12 ±0,05 ±0,15 GX24-2E300N02-CF6 3 0,2 24,6 0,04-0,20 ±0,05 ±0,15 GX24-2E300R/L6-CF6 3 0,2 6° 24,6 0,04-0,16 ±0,05 ±0,15 GX24-2F300N02-CF6 3 0,2 24 0,04-0,20 ±0,05 ±0,15 GX16-1E200N00-CF5 2 0 16,6 0,03-0,10 ±0,02 ±0,05 GX16-1E200N02-CF5 2 0,2 16,6 0,04-0,12 ±0,05 ±0,15 GX16-1E200R/L6-CF5 2 0,2 6° 16,6 0,03-0,10 ±0,05 ±0,15 GX16-1E200R/L7-CF5 2 0 7° 16,4 0,03-0,10 ±0,05 ±0,15 b GX16-1E200R/L15-CF5 2 0 15° 16,4 0,03-0,10 ±0,05 ±0,15 b GX16-1E250N02-CF5 2,5 0,2 16,6 0,05-0,15 ±0,05 ±0,15 GX16-1E250R/L6-CF5 2,5 0,2 6° 16,6 0,03-0,12 ±0,05 ±0,15 GX16-2E300N02-CF5 3 0,2 16,6 0,08-0,20 ±0,05 ±0,15 GX16-2E300R/L6-CF5 3 0,2 6° 16,6 0,04-0,16 ±0,05 ±0,15 GX16-2E300R/L7-CF5 3 0 7° 16,6 0,04-0,13 ±0,05 ±0,15 b GX16-2E300R/L15-CF5 3 0 15° 16,6 0,04-0,13 ±0,05 ±0,15 b GX24-1E200N02-CF5 2 0,2 24 0,04-0,12 ±0,05 ±0,15 GX24-1E250N02-CF5 2,5 0,2 24 0,05-0,15 ±0,05 ±0,15 GX24-2E300N00-CF5 3 0 24,6 0,04-0,16 ±0,02 ±0,05 GX24-2E300N02-CF5 3 0,2 24 0,08-0,20 ±0,05 ±0,15 GX24-2E300R/L6-CF5 3 0,2 6° 24,6 0,04-0,16 ±0,05 ±0,15 GX24-3E400N02-CF5 4 0,2 24 2 ,2 0, 1 0 0, ±0,05 ±0,15 GX24-3E400R/L6-CF5 4 0,2 6° 24,6 0,10-0,18 ±0,05 ±0,15 GX24-3E500N03-CF5 5 0,3 24 0,10-0,25 ±0,05 ±0,15 GX24-2F300N02-CF5 3 0,2 23,7 0,08-0,20 ±0,05 ±0,15 GX24-3F400N02-CF5 4 0,2 23,7 0,10-0,22 ±0,05 ±0,15 GX24-3F500N03-CF5 5 0,3 23,7 0,10-0,25 ±0,05 ±0,15 lTol = точность позиционирования при смене пластин Допуск на радиус rjol = ±0,05 мм С пластинами GX16 (l = 16,6 мм) возможна обработка заготовок диаметром до 32 мм HC твёрдый сплав с покрытием i¥ A 278 Пластины Walter Обработка канавок
