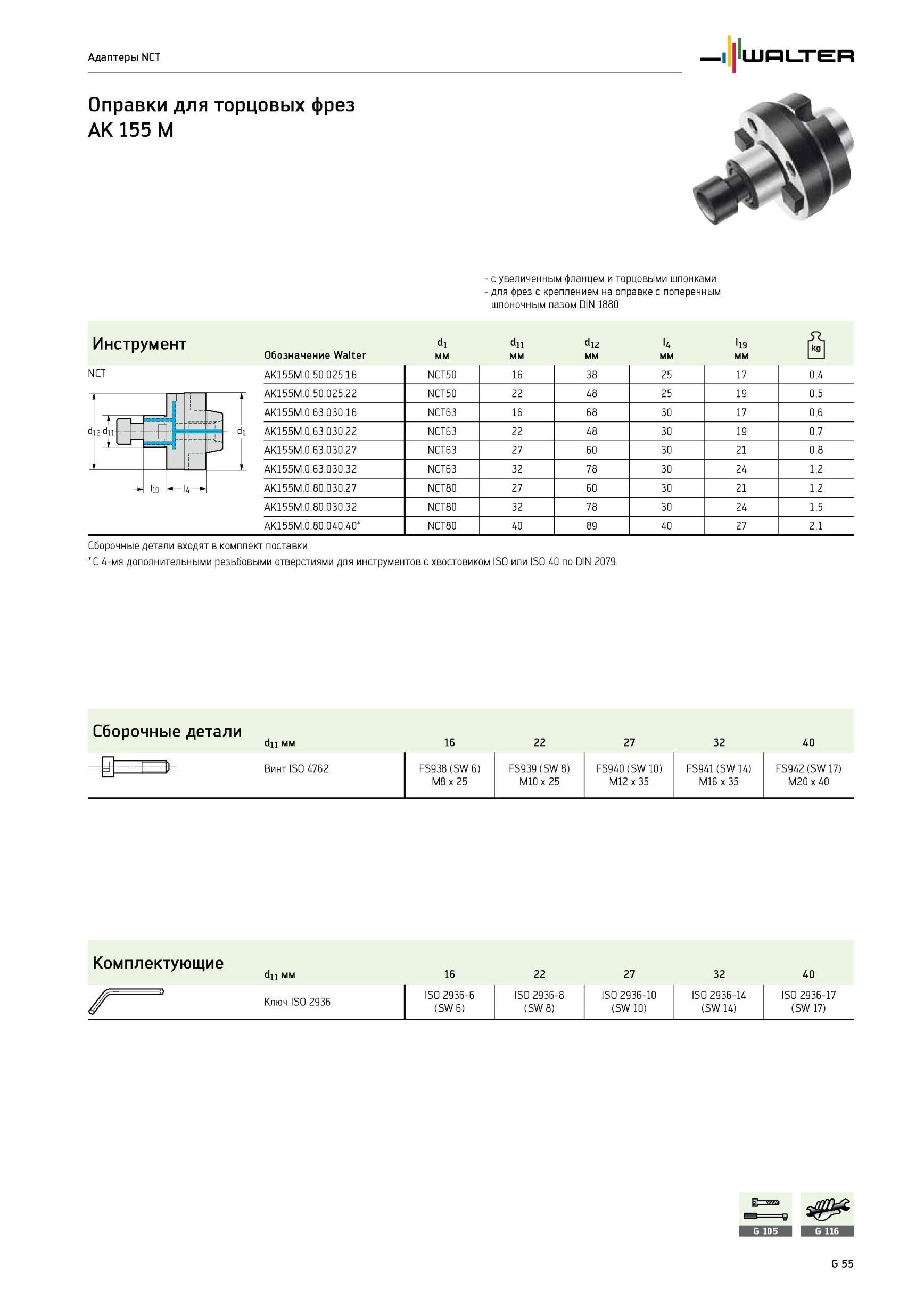

Оправки Walter для торцовых фрез AK 155 M с увеличенным фланцем и торцовыми шпонками Для фрез с креплением на оправке с поперечным шпоночным пазом DIN 1880 Об

Оправки Walter для торцовых фрез AK 155 M с увеличенным фланцем и торцовыми шпонками Для фрез с креплением на оправке с поперечным шпоночным пазом DIN 1880 Обозначение dl мм dll мм d12 мм l4 мм l19 мм AK155M.0.50.025.16 NCT50 16 38 25 17 0,4 AK155M.0.50.025.22 NCT50 22 48 25 19 0,5 AK155M.0.63.030.16 NCT63 16 68 30 17 0,6 AK155M.0.63.030.22 NCT63 22 48 30 19 0,7 AK155M.0.63.030.27 NCT63 27 60 30 21 0,8 AK155M.0.63.030.32 NCT63 32 78 30 24 1,2 AK155M.0.80.030.27 NCT80 27 60 30 21 1,2 AK155M.0.80.030.32 NCT80 32 78 30 24 1,5 AK155M.0.80.040.40 NCT80 40 89 40 27 2,1 Сборочные детали входят в комплект поставки. С 4-мя дополнительными резьбовыми отверстиями для инструментов с хвостовиком ISO или ISO 40 по DIN 2079. Сборочные детали dn мм 16 22 27 32 40 R Винт ISO 4762 FS938 (SW 6) M8 x 25 FS939 (SW 8) M10 x 25 FS940 (SW 10) M12 x 35 FS941 (SW 14) M16 x 35 FS942 (SW 17) M20 x 40 Комплектующие d11 мм 16 22 27 32 40 Ключ ISO 2936 ISO 2936-6 (SW 6) ISO 2936-8 (SW 8) ISO 2936-10 (SW 10) ISO 2936-14 (SW 14) ISO 2936-17 (SW 17) Инструмент NCT Адаптеры NCT
