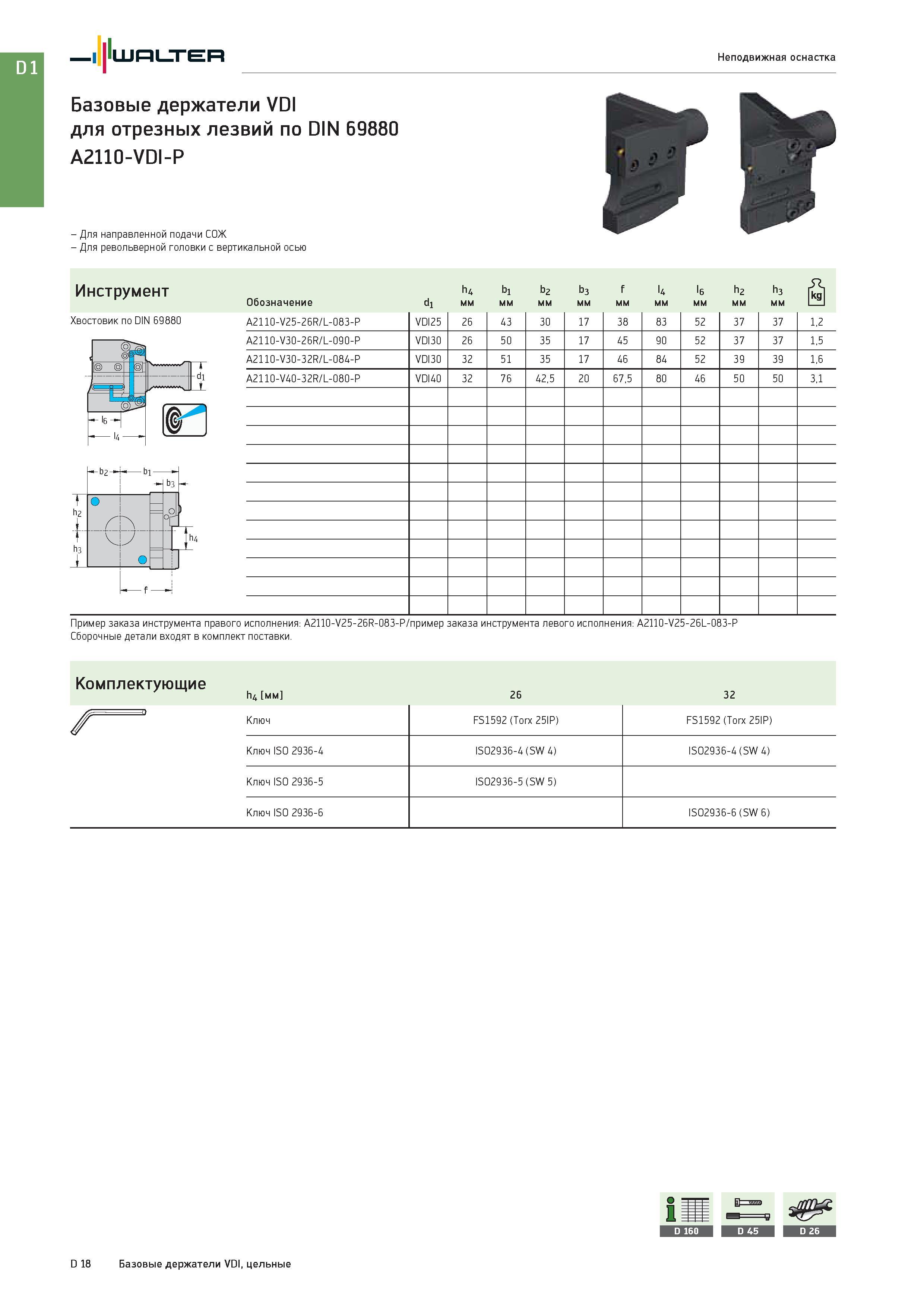

Walter Неподвижная оснастка Базовые держатели VDI для отрезных лезвий по DIN 69880 A2110-VDI-P - Для направленной подачи СОЖ - Для револьверной головки с вертикальной осью Инструмент Хвостовик по DIN 69880 Обозначение h4 мм b1 мм b2 мм b3 мм f мм l4 мм l6 мм h2 мм h3 мм A2110-V25-26R/L-083-P VDI25 26 43 30 17 38 83 52 37 37 1,2 A2110-V30-26R/L-090-P VDI30 26 50 35 17 45 90 52 37 37 1,5 A2110-V30-32R/L-084-P VDI30 32 51 35 17 46 84 52 39 39 1,6 A2110-V40-32R/L-080-P VDI40 32 76 42,5 20 67,5 80 46 50 50 3,1 Пример заказа инструмента правого исполнения: А2110 25-26Р-083-Р/пример заказа инструмента левого исполнения: A2110-V25-26L-083-P Сборочные детали входят в комплект поставки. Комплектующие h4 мм 26 32 Ключ FS1592 (Torx 25IP) FS1592 (Torx 25IP) Ключ ISO 2936-4 ISO2936-4 (SW 4) ISO2936-4 (SW 4) Ключ ISO 2936-5 ISO2936-5 (SW 5) Ключ ISO 2936-6 ISO2936-6 (SW 6) D 18 Базовые держатели VDI, цельные
