1802 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.C90

Каталог WALTER 2017 Инструмент и оснастка Стр. C90 1802 Lab2u

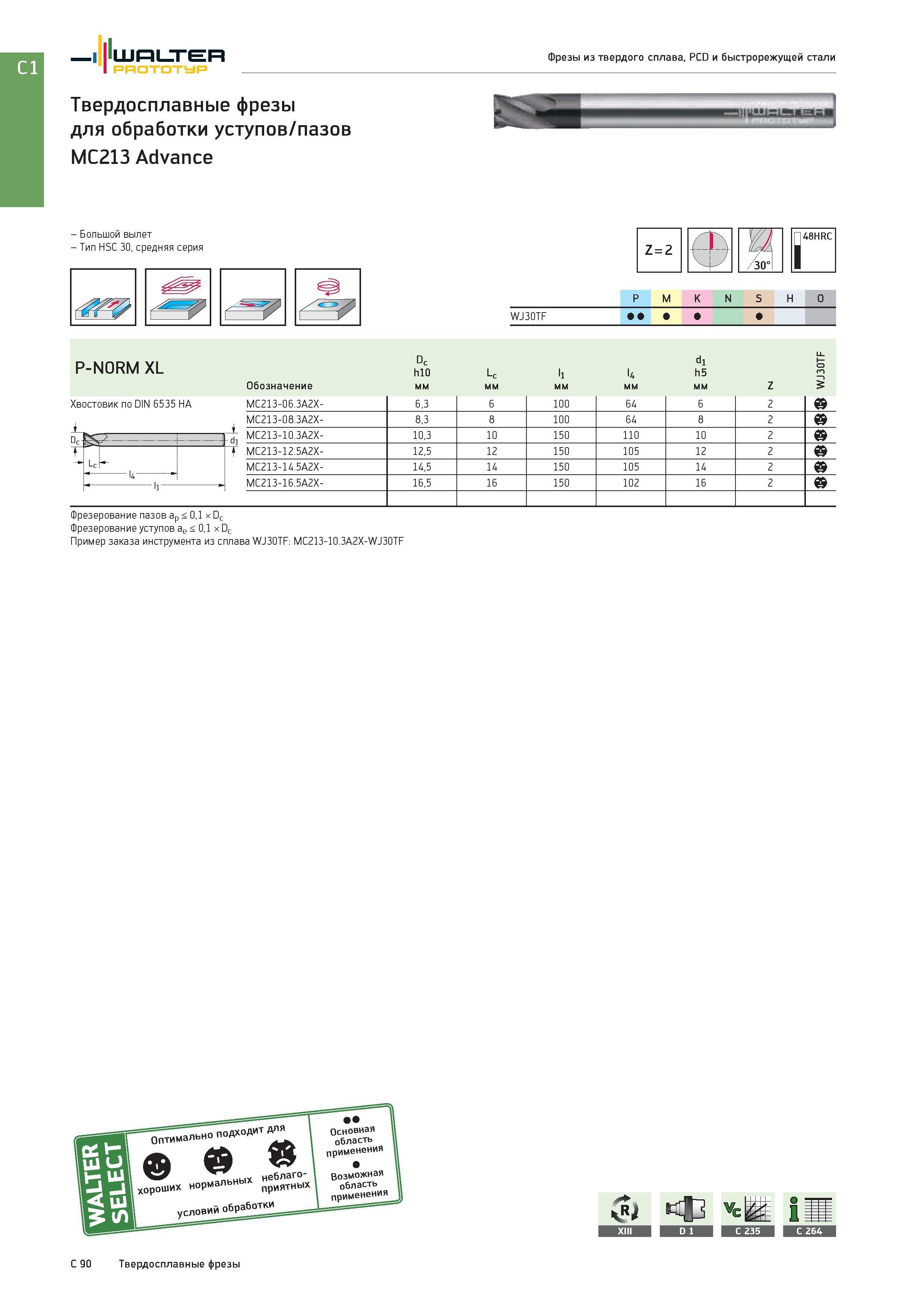

Walter Prototyp Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы Walter для фрезерования уступов и пазов MC213 Advance Большой вылет Тип HSC 30, Средняя серия Хвостовик по DIN 6535 HA цилиндрический (ц/х) PdjSp2 i Z = 2 48HRC P M K N S H O Группы обрабатываемых материалов по ISO WJ30TF P-NORM XL а Lc ll U di h5 LL 1 О m 5 Обозначение мм Z MC213-06.3A2X- 6,3 6 100 64 6 2 b MC213-08.3A2X- 8,3 8 100 64 8 2 b MC213-10.3A2X- 10,3 10 150 110 10 2 b MC213-12.5A2X- 12,5 12 150 105 12 2 b MC213-14.5A2X- 14,5 14 150 105 14 2 b MC213-16.5A2X- 16,5 16 150 102 16 2 b Фрезерование пазов ap < 0,1 х Dc Фрезерование уступов ае < 0,1 х Dc Пример заказа инструмента из сплава WJ30TF: MC213-10.3A2X-WJ30TF L
