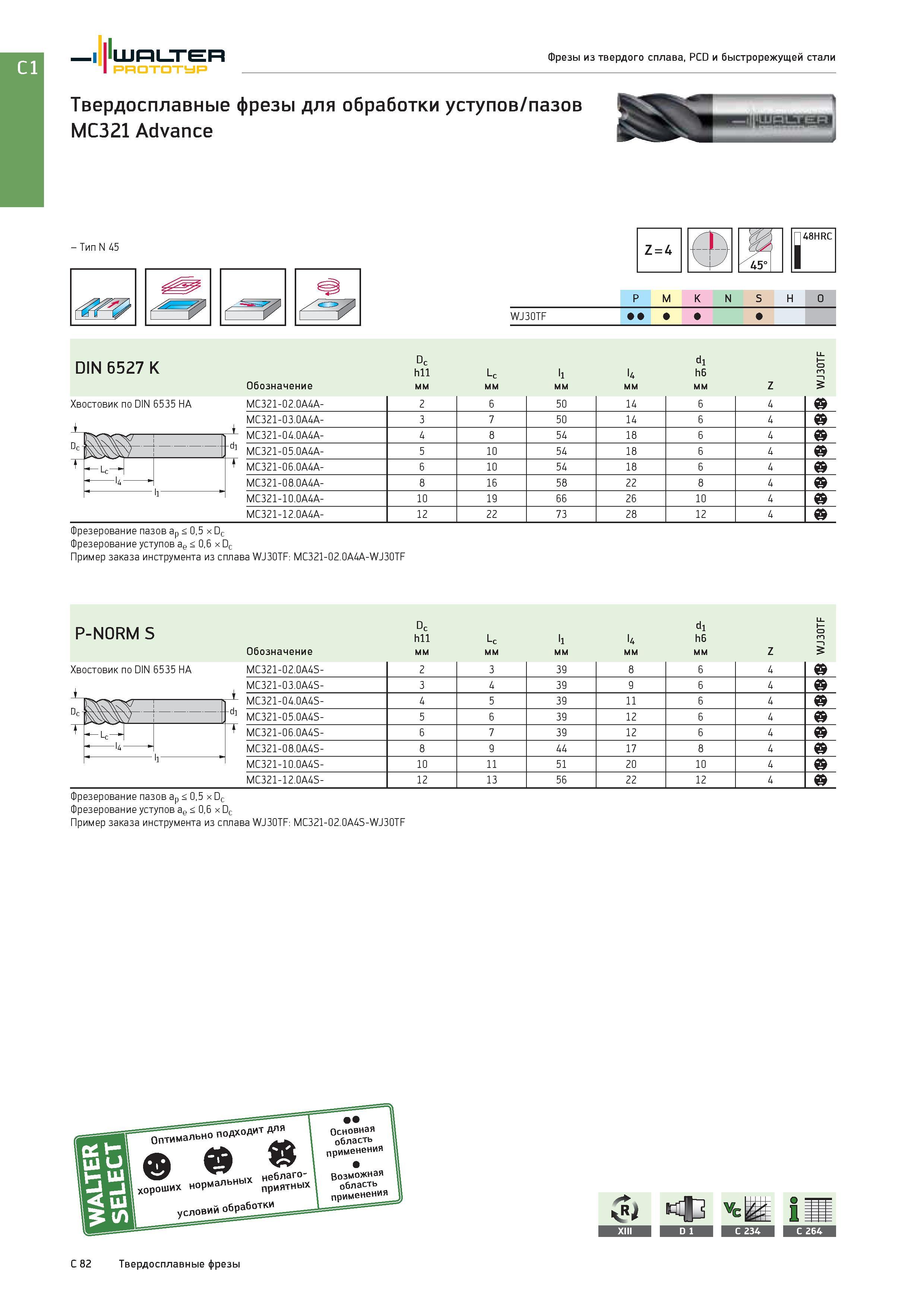

Walter Prototyp Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы Walter для фрезерования уступов и пазов MC32l Advance DIN 6527 K Обозначение Dc hll мм Lc мм l1 мм l4 мм dl h6 мм Z u 1 0 m 5 Хвостовик по DIN 6535 HA цилиндрический (ц/х) MC321-02.0A4A- 2 6 50 14 6 4 b MC321-03.0A4A- 3 7 50 14 6 4 b MC321-04.0A4A- 4 8 54 18 6 4 b Dc dl MC321-05.0A4A- 5 10 54 18 6 4 b - Lc MC321-06.0A4A- 6 10 54 18 6 4 b U MC321-08.0A4A- 8 16 58 22 8 4 b ll MC321-10.0A4A- 10 19 66 26 10 4 b MC321-12.0A4A- 12 22 73 28 12 4 b Фрезерование пазов ap < 0,5 х Dc Фрезерование уступов ае < 0,6 х Dc Пример заказа инструмента из сплава WJ30TF: MC321-02.0A4A-WJ30TF P -NORM S Обозначение l c Lc мм l1 мм l4 мм dl h6 мм Z u 1 0 m 5 Хвостовик по DIN 6535 HA цилиндрический (ц/х) MC321-02.0A4S- 2 3 39 8 6 4 b MC321-03.0A4S- 3 4 39 9 6 4 b MC321-04.0A4S- 4 5 39 11 6 4 b Dc dl MC321-05.0A4S- 5 6 39 12 6 4 b Lc T MC321-06.0A4S- 6 7 39 12 6 4 b 14 MC321-08.0A4S- 8 9 44 17 8 4 b l1 MC321-10.0A4S- 10 11 51 20 10 4 b MC321-12.0A4S- 12 13 56 22 12 4 b Фрезерование пазов ap < 0,5 х Dc Фрезерование уступов ае < 0,6 х Dc Пример заказа инструмента из сплава WJ30TF: MC321-02.0A4S-WJ30TF
