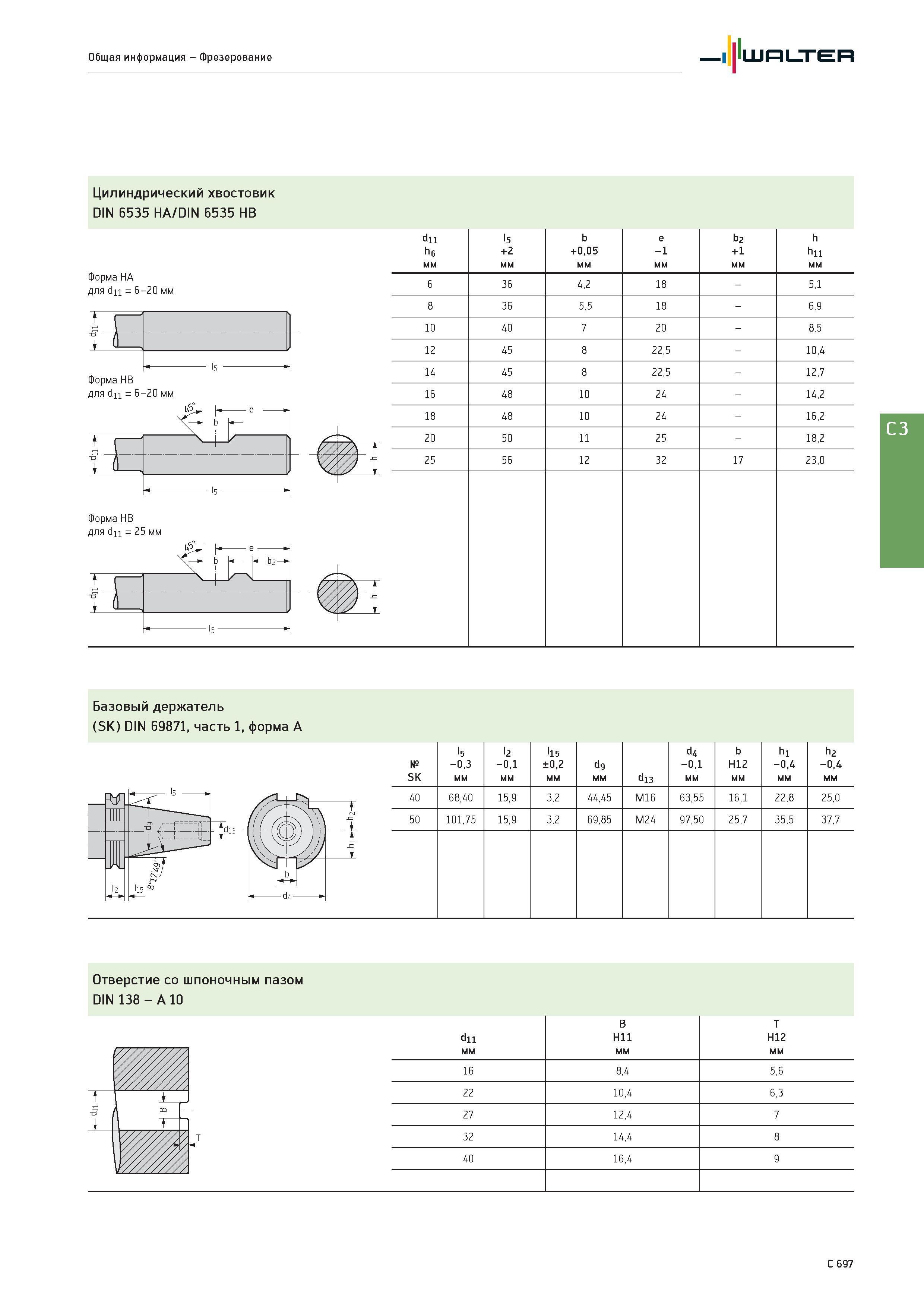

Общая информация - Фрезерование Walter Цилиндрический хвостовик DIN 6535 HA/DIN 6535 HB Форма HA для dii = 6-20 мм + ( Форма HB для dii = 6 20 мм + j s I/ Форма HB для dii = 2, мм T U l5 dll h6 мм l5 +2 мм b +0,05 мм e -1 мм b2 + 1 мм h hll мм 6 36 4,2 18 - 5,1 8 36 5,5 18 - 6,9 10 40 7 20 - 8,5 12 45 8 22,5 - 10,4 14 45 8 22,5 - 12,7 16 48 10 24 - 14,2 18 48 10 24 - 16,2 20 50 11 25 - 18,2 25 56 12 32 17 23,0 Базовый держатель (SK) DIN 69871, часть 1, форма A № SK l5 -0,3 мм l2 -0,1 мм ll5 ±0,2 мм dg мм d13 d4 -0,1 мм b H12 мм h1 -0,4 мм h2 -0,4 мм 40 68,40 15,9 3,2 44,45 M16 63,55 16,1 22,8 25,0 50 101,75 15,9 3,2 69,85 M24 97,50 25,7 35,5 37,7 Отверстие со шпоночным пазом DIN 138 - A 10 C 697
