1781 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.C69

Каталог WALTER 2017 Инструмент и оснастка Стр. C69 1781 Lab2u

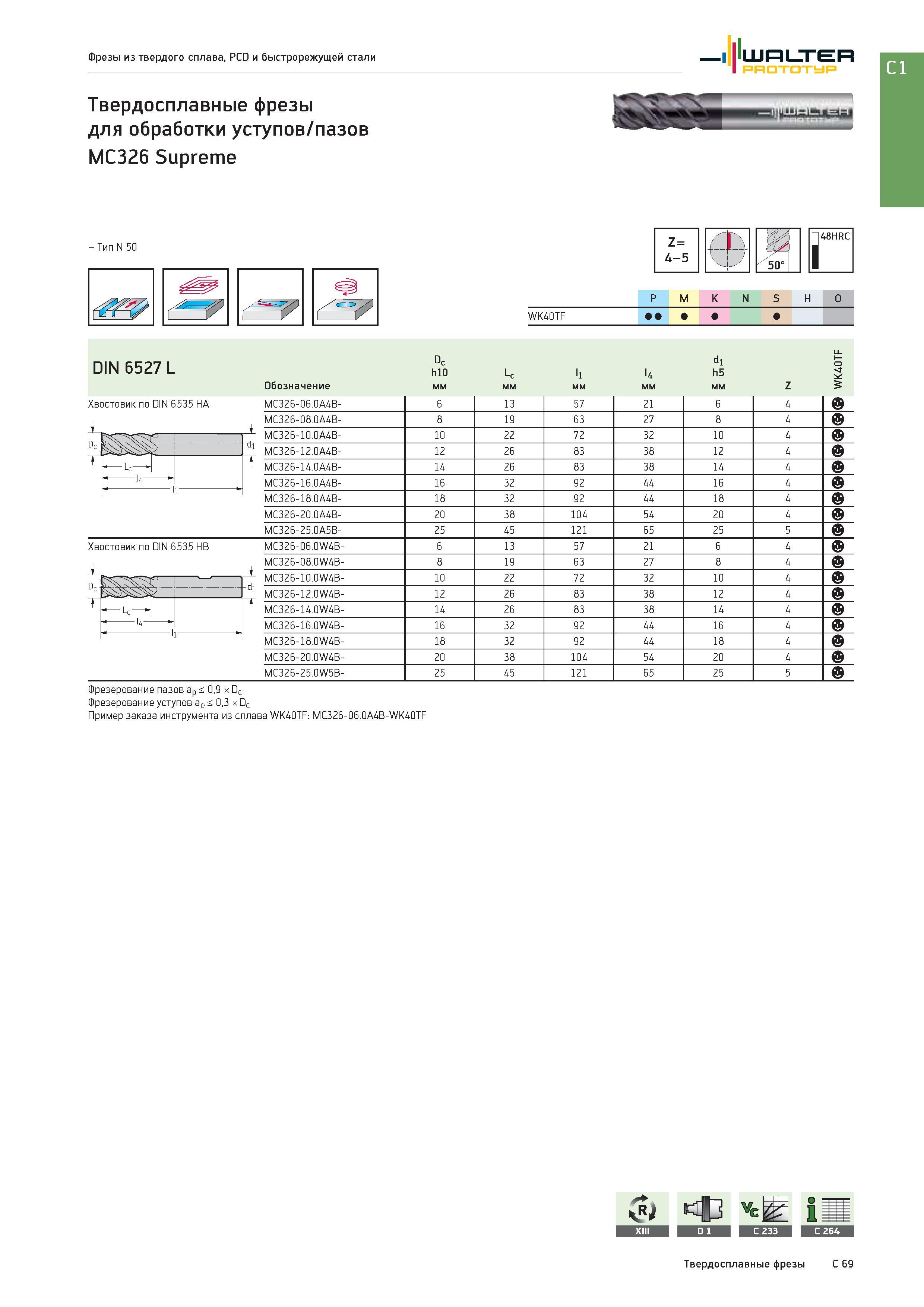

Фрезы из твердого сплава, PCD и быстрорежущей стали Walter Prototyp Твердосплавные фрезы Walter для фрезерования уступов и пазов MC326 Supreme DIN 6527 L Обозначение Хвостовик по DIN 6535 HA цилиндрический (ц/х) Dc h10 мм l1 мм l4 мм di h5 мм MC326-06.0A4B- 6 13 57 21 6 4 a MC326-08.0A4B- 8 19 63 27 8 4 a MC326-10.0A4B- 10 22 72 32 10 4 a MC326-12.0A4B- 12 26 83 38 12 4 a MC326-14.0A4B- 14 26 83 38 14 4 a MC326-16.0A4B- 16 32 92 44 16 4 a MC326-18.0A4B- 18 32 92 44 18 4 a MC326-20.0A4B- 20 38 104 54 20 4 a MC326-25.0A5B- 25 45 121 65 25 5 a MC326-06.0W4B- 6 13 57 21 6 4 a MC326-08.0W4B- 8 19 63 27 8 4 a MC326-10.0W4B- 10 22 72 32 10 4 a MC326-12.0W4B- 12 26 83 38 12 4 a MC326-14.0W4B- 14 26 83 38 14 4 a MC326-16.0W4B- 16 32 92 44 16 4 a MC326-18.0W4B- 18 32 92 44 18 4 a MC326-20.0W4B- 20 38 104 54 20 4 a MC326-25.0W5B- 25 45 121 65 25 5 a Хвостовик по DIN 6535 HB Цилиндрический типа Weldon d - Lc t -i Фрезерование пазов ap < 0,9 Фрезерование уступов ae < 0 Пример заказа инструмента 3 х Dc из сплава WK40TF: MC326-06.0A4B-WK40TF L c Z мм D X c Твердосплавные фрезы C 69
