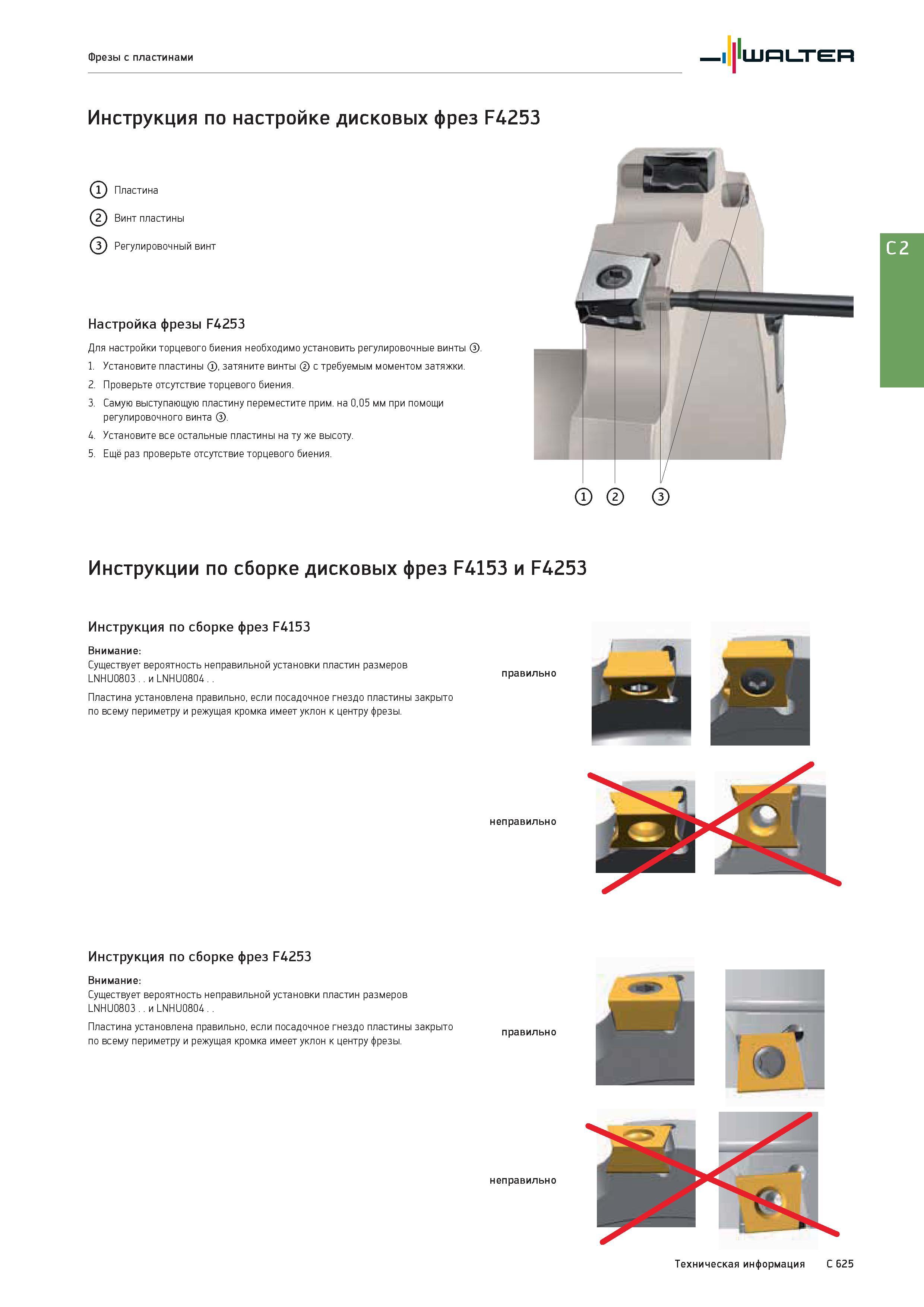

Каталог WALTER 2017 Инструмент и оснастка Стр. C625 2337 Lab2u Фрезы с пластинами Walter Инструкция по настройке дисковых фрез F4253 Пластина ( Винт пластины ( Регулировочный винт Настройка фрезы F4253 Для настройки торцевого биения необходимо установить регулировочные винты . 1. Установите пластины ф, затяните винты с требуемым моментом затяжки. 2. Проверьте отсутствие торцевого биения. 3. Самую выступающую пластину переместите прим. на 0,05 мм при помощи регулировочного винта . 4. Установите все остальные пластины на ту же высоту. 5. Ещё раз проверьте отсутствие торцевого биения. Инструкции по сборке дисковых фрез F4153 и F4253 Инструкция по сборке фрез F4153 Внимание: Существует вероятность неправильной установки пластин размеров LNHU0803 . . и LNHU0804 . . Пластина установлена правильно, если посадочное гнездо пластины закрыто по всему периметру и режущая кромка имеет уклон к центру фрезы. правильно неправильно Инструкция по сборке фрез F4253 Внимание: Существует вероятность неправильной установки пластин размеров LNHU0803 . . и LNHU0804 . . Пластина установлена правильно, если посадочное гнездо пластины закрыто по всему периметру и режущая кромка имеет уклон к центру фрезы. правильно неправильно Техническая информация C 625
