2280 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.C568

Каталог WALTER 2017 Инструмент и оснастка Стр. C568 2280 Lab2u

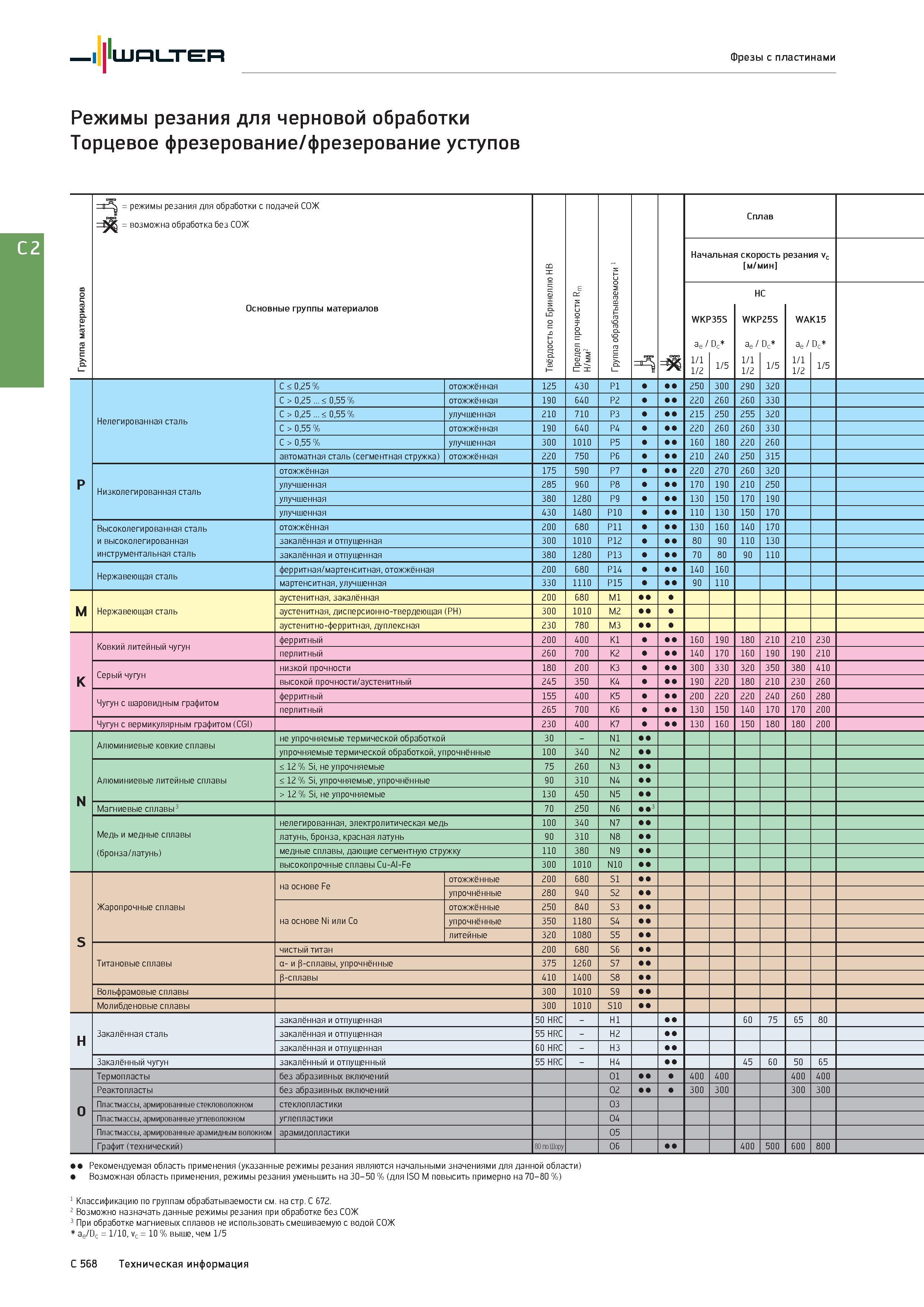

Walter Фрезы с пластинами Режимы резания для черновой обработки Торцевое фрезерование/фрезерование уступов Группа материалов =c j = режимы резания для обработки с подачей СОЖ Возможна обработка без СОЖ Основные группы материалов Твёрдость по Бринеллю HB Предел прочности Rm Н/мм2 Группа обрабатываемости 1 = 3 Сплав Начальная скорость резания vc м/мин WKF ae / 1/1 1/2 35S Dc 1/5 = 2 .чгч C 25S Dc 1/5 WA ae 1/1 1/2 K15 Dc 1/5 р Нелегированная сталь C < 0,25 % отожжённая 125 430 P1 250 300 290 320 C > 0,25 ... < 0,55 % отожжённая 190 640 P2 220 260 260 330 C > 0,25 ... < 0,55 % улучшенная 210 710 P3 215 250 255 320 C > 0,55 % отожжённая 190 640 P4 220 260 260 330 C > 0,55 % улучшенная 300 1010 P5 160 180 220 260 автоматная сталь (сегментная стружка) отожжённая 220 750 P6 210 240 250 315 Низколегированная сталь отожжённая 175 590 P7 220 270 260 320 улучшенная 285 960 P8 170 190 210 250 улучшенная 380 1280 P9 130 150 170 190 улучшенная 430 1480 P10 110 130 150 170 Высоколегированная сталь и высоколегированная инструментальная сталь отожжённая 200 680 P11 130 160 140 170 закалённая и отпущенная 300 1010 P12 80 90 110 130 закалённая и отпущенная 380 1280 P13 70 80 90 110 Нержавеющая сталь ферритная/мартенситная,отожжённая 200 680 P14 140 160 мартенситная, улучшенная 330 1110 P15 90 110 M Нержавеющая сталь аустенитная, закалённая 200 680 M1 аустенитная, дисперсионно-твердеющая (PH) 300 1010 M2 аустенитно-ферритная, дуплексная 230 780 M3 K Ковкий литейный чугун ферритный 200 400 K1 160 190 180 210 210 230 перлитный 260 700 K2 140 170 160 190 190 210 Серый чугун низкой прочности 180 200 K3 300 330 320 350 380 410 высокой прочности/аустенитный 245 350 K4 190 220 180 210 230 260 Чугун с шаровидным графитом ферритный 155 400 K5 200 220 220 240 260 280 перлитный 265 700 K6 130 150 140 170 170 200 Чугун с вермикулярным графитом (CGI) 230 400 K7 130 160 150 180 180 200 N Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 - N1 упрочняемые термической обработкой, упрочнённые 100 340 N2 Алюминиевые литейные сплавы < 12 % Si, не упрочняемые 75 260 N3 < 12 % Si, упрочняемые, упрочнённые 90 310 N4 > 12 % Si, не упрочняемые 130 450 N5 Магниевые сплавы 3 70 250 N6 Медь и медные сплавы (бронза/латунь) нелегированная, электролитическая медь 100 340 N7 латунь, бронза, красная латунь 90 310 N8 медные сплавы, дающие сегментную стружку 110 380 N9 высокопрочные сплавы Cu-Al-Fe 300 1010 N10 S Жаропрочные сплавы на основе Fe отожжённые 200 680 S1 упрочнённые 280 940 S2 на основе Ni или Co отожжённые 250 840 S3 упрочнённые 350 1180 S4 литейные 320 1080 S5 Титановые сплавы чистый титан 200 680 S6 а- и р-сплавы, упрочнённые 375 1260 S7 в-сплавы 410 1400 S8 Вольфрамовые сплавы 300 1010 S9 Молибденовые сплавы 300 1010 S10 H Закалённая сталь закалённая и отпущенная 50 HRC - H1 60 75 65 80 закалённая и отпущенная 55 HRC - H2 закалённая и отпущенная 60 HRC - H3 Закалённый чугун закалённый и отпущенный 55 HRC - H4 45 60 50 65 O Термопласты без абразивных включений O1 400 400 400 400 Реактопласты без абразивных включений O2 300 300 300 300 Пластмассы, армированные стекловолокном стеклопластики O3 Пластмассы, армированные углеволокном углепластики O4 Пластмассы, армированные арамидным волокном арамидопластики O5 Графит(технический) 80 по Шору O6 400 500 600 800 Рекомендуемая область применения (указанные режимы резания являются начальными значениями для данной области) Возможная область применения, режимы резания уменьшить на 30-50 % (для ISO M повысить примерно на 70-80 %) 1 Классификацию по группам обрабатываемости см. на стр. C 672. 2 Возможно назначать данные режимы резания при обработке без СОЖ 3 При обработке магниевых сплавов не использовать смешиваемую с водой СОЖ ae/Dc = 1/10, vc = 10 % выше, чем 1/5 C 568 Техническая информация
