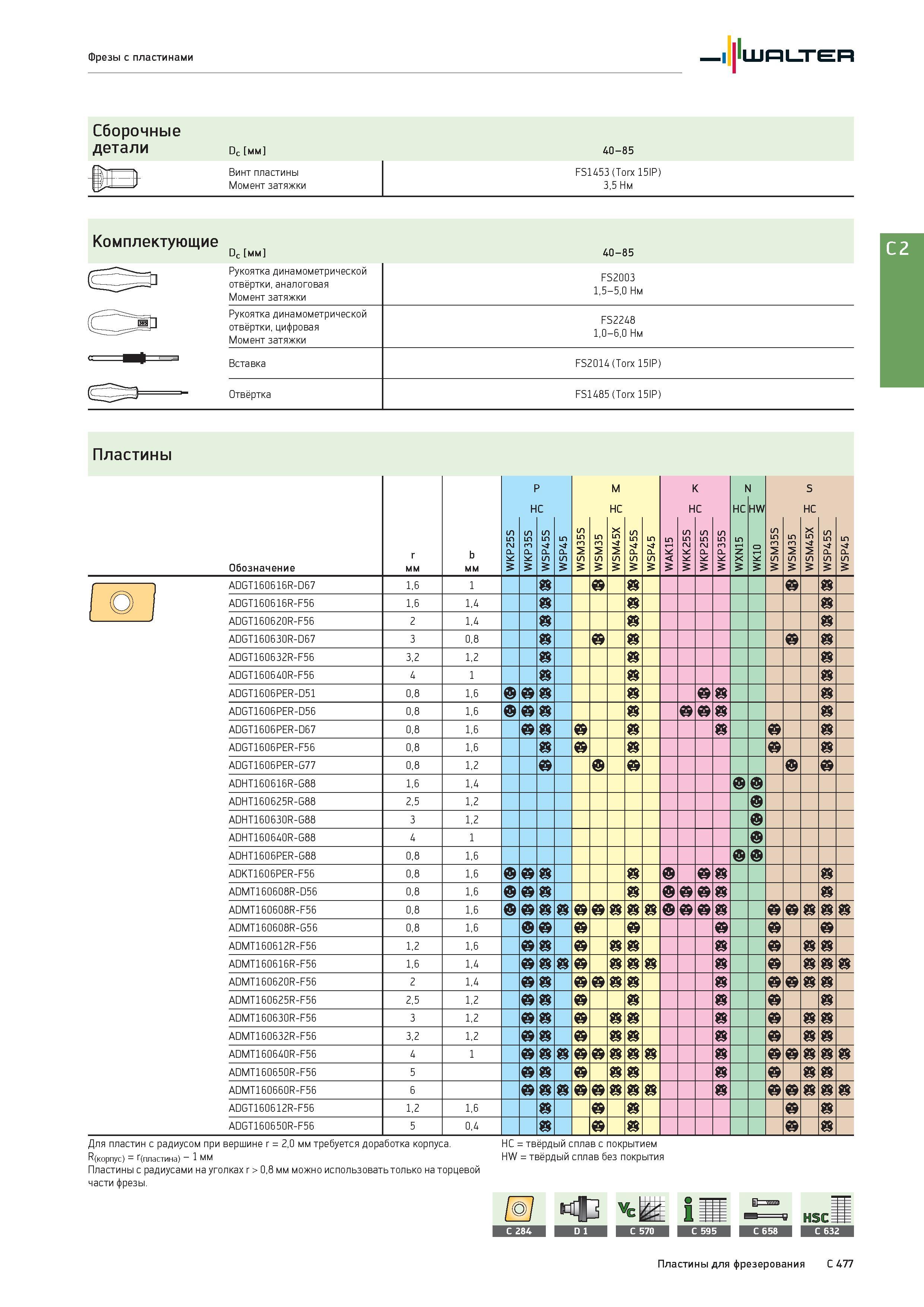

Фрезы с пластинами Walter Сборочные детали Dc мм 40-85 Винт пластины Момент затяжки FS1453 (Torx 15IP) 3,5 Нм Комплектующие Dc мм 40-85 Пластины Обозначение r мм b мм WKP25S P H S 5 m P K C S 5 P S 5 P S WSM35S 5 m 2 S M HC X 5 2 S S 5 P S 5 P S 5 1-H < K H S 5 K WKP25S n S 5 m P K HC 5 1-H z X HW о 1-H K WSM35S 5 m 2 S S HC X 5 2 S S 5 P S 5 P S f ADGT160616R-D67 1,6 1 c (О) ADGT160616R-F56 1,6 1,4 c ( ADGT160620R-F56 2 1,4 c ADGT160630R-D67 3 0,8 c ADGT160632R-F56 3,2 1,2 c ADGT160640R-F56 4 1 c ADGT1606PER-D51 0,8 1,6 ADGT1606PER-D56 0,8 1,6 ADGT1606PER-D67 0,8 1,6 c ADGT1606PER-F56 0,8 1,6 c ADGT1606PER-G77 0,8 1,2 b ADHT160616R-G88 1,6 1,4 ADHT160625R-G88 2,5 1,2 a ADHT160630R-G88 3 1,2 a ADHT160640R-G88 4 1 a ADHT1606PER-G88 0,8 1,6 ADKT1606PER-F56 0,8 1,6 ADMT160608R-D56 0,8 1,6 a ADMT160608R-F56 0,8 1,6 a a ADMT160608R-G56 0,8 1,6 a ADMT160612R-F56 1,2 1,6 c ADMT160616R-F56 1,6 1,4 ADMT160620R-F56 2 1,4 c ADMT160625R-F56 2,5 1,2 c ADMT160630R-F56 3 1,2 c ADMT160632R-F56 3,2 1,2 c ADMT160640R-F56 4 1 ADMT160650R-F56 5 c ADMT160660R-F56 6 ADGT160612R-F56 1,2 1,6 c ADGT160650R-F56 5 0,4 c Для пластин с радиусом при вершине = 2,0 мм требуется доработка корпуса. HC твёрдый сплав с покрытием R(Kopnyc) = г(пластина) - 1 мм HW твёрдый сплав без покрытия Пластины с радиусами на уголках > 0,8 мм можно использовать только на торцевой части фрезы. Пластины для фрезерования C 477
