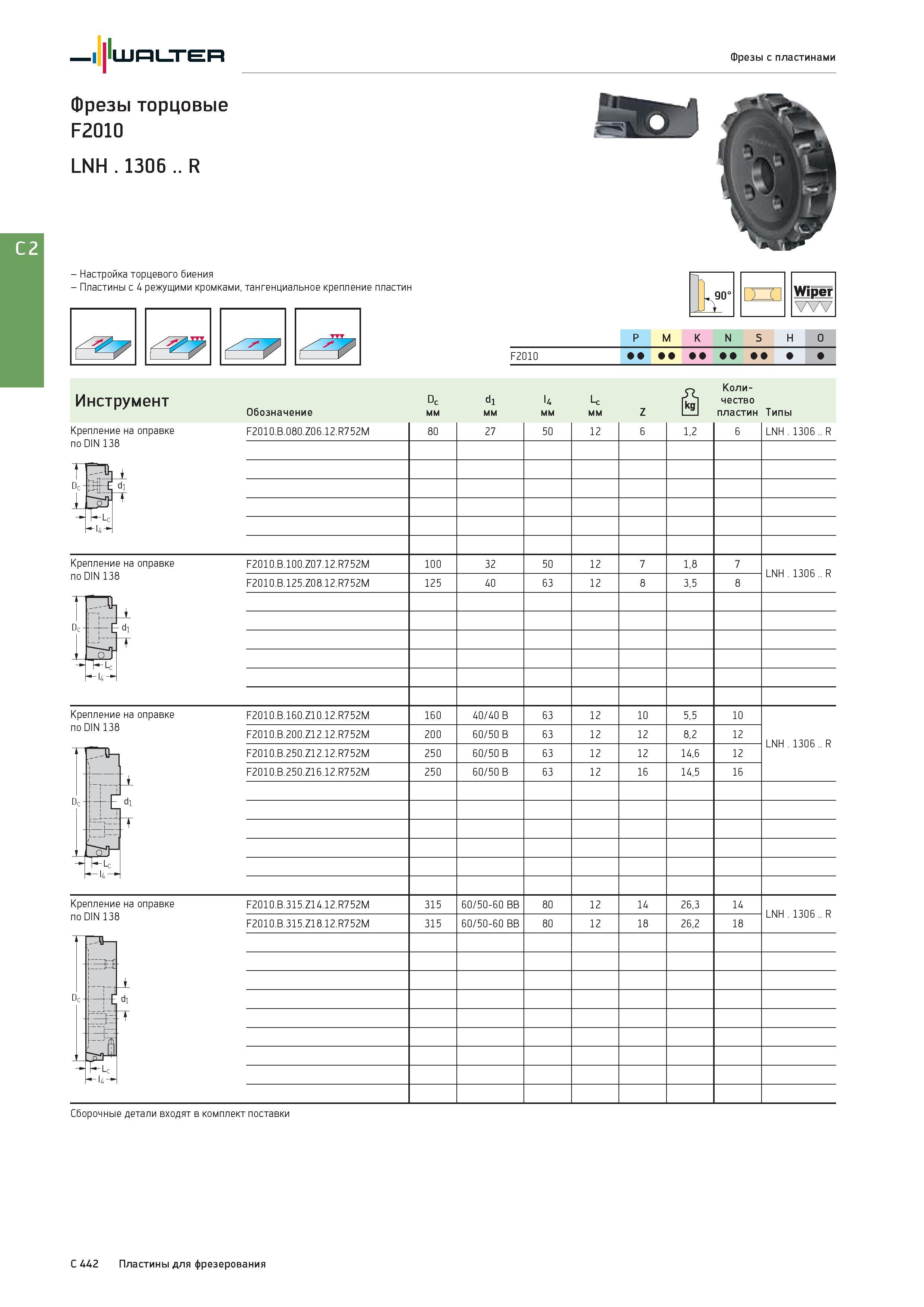

Walter Фрезы с пластинами Фрезы торцовые F2010 LNH . 1306 .. R - Настройка торцевого биения - Пластины с 4 режущими кромками, тангенциальное крепление пластин JJ 90' Wiper P M K N S H O Группы обрабатываемых материалов по ISO Инструмент Обозначение Dc di l4 Lc Z kgl Количество пластин T мм пластин Типы Крепление на оправке по DIN 138 F2010.B.080.Z06.12.R752M 80 27 50 12 6 1,2 6 LNH . 1306 .. R F2010.B.100.Z07.12.R752M 100 32 50 12 7 1,8 7 LNH . 1306 .. R F2010.B.125.Z08.12.R752M 125 40 63 12 8 3,5 8 F2010.B.160.Z10.12.R752M 160 40/40 B 63 12 10 5,5 10 LNH . 1306 .. R F2010.B.200.Z12.12.R752M 200 60/50 B 63 12 12 8,2 12 F2010.B.250.Z12.12.R752M 250 60/50 B 63 12 12 14,6 12 F2010.B.250.Z16.12.R752M 250 60/50 B 63 12 16 14,5 16 F2010.B.315.Z14.12.R752M 315 60/50-60 BB 80 12 14 26,3 14 LNH . 1306 .. R F2010.B.315.Z18.12.R752M 315 60/50-60 BB 80 12 18 26,2 18 Крепление на оправке по DIN 138 Крепление на оправке по DIN 138 1 r 1 L QJ Lc Крепление на оправке по DIN 138 v ‘ Э Сборочные детали входят в комплект поставки D D C 442 Пластины для фрезерования
