1936 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.C224

Каталог WALTER 2017 Инструмент и оснастка Стр. C224 1936 Lab2u

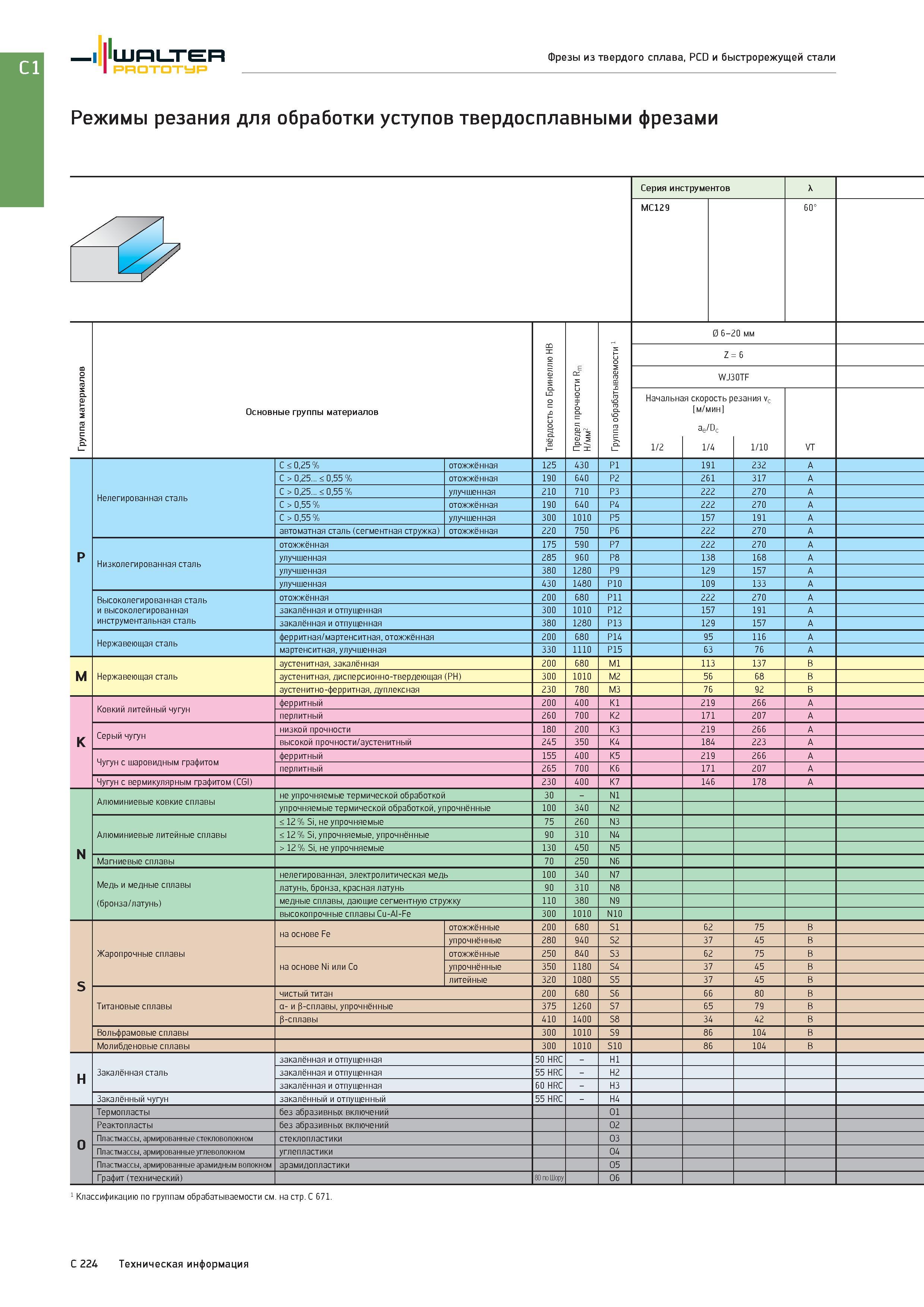

Walter Prototyp Фрезы из твердого сплава, PCD и быстрорежущей стали Режимы резания для обработки уступов твердосплавными фрезами Серия инструментов X MC129 60° Группа материалов Основные группы материалов Твёрдость по Бринеллю HB Е СС ос X о =: 2 2 с i Группа обрабатываемости 1 0 6-20 мм Z = 6 WJ30TF Начальна 1/2 я скорость р м/мин ae/Dc 1/4 ия /1 ни 1 а VT р Нелегированная сталь C < 0,25 % отожжённая 125 430 P1 191 232 A C > 0,25... < 0,55 % отожжённая 190 640 P2 261 317 A C > 0,25... < 0,55 % улучшенная 210 710 P3 222 270 A C > 0,55 % отожжённая 190 640 P4 222 270 A C > 0,55 % улучшенная 300 1010 P5 157 191 A автоматная сталь (сегментная стружка) отожжённая 220 750 P6 222 270 A Низколегированная сталь отожжённая 175 590 P7 222 270 A улучшенная 285 960 P8 138 168 A улучшенная 380 1280 P9 129 157 A улучшенная 430 1480 P10 109 133 A Высоколегированная сталь и высоколегированная инструментальная сталь отожжённая 200 680 P11 222 270 A закалённая и отпущенная 300 1010 P12 157 191 A закалённая и отпущенная 380 1280 P13 129 157 A Нержавеющая сталь ферритная/мартенситная,отожжённая 200 680 P14 95 116 A мартенситная, улучшенная 330 1110 P15 63 76 A M Нержавеющая сталь аустенитная, закалённая 200 680 M1 113 137 B аустенитная, дисперсионно-твердеющая (PH) 300 1010 M2 56 68 B аустенитно-ферритная, дуплексная 230 780 M3 76 92 B K Ковкий литейный чугун ферритный 200 400 K1 219 266 A перлитный 260 700 K2 171 207 A Серый чугун низкой прочности 180 200 K3 219 266 A высокой прочности/аустенитный 245 350 K4 184 223 A Чугун с шаровидным графитом ферритный 155 400 K5 219 266 A перлитный 265 700 K6 171 207 A Чугун с вермикулярным графитом (CGI) 230 400 K7 146 178 A N Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 - N1 упрочняемые термической обработкой, упрочнённые 100 340 N2 Алюминиевые литейные сплавы < 12 % Si, не упрочняемые 75 260 N3 < 12 % Si, упрочняемые, упрочнённые 90 310 N4 > 12 % Si, не упрочняемые 130 450 N5 Магниевые сплавы 70 250 N6 Медь и медные сплавы (бронза/латунь) нелегированная, электролитическая медь 100 340 N7 латунь, бронза, красная латунь 90 310 N8 медные сплавы, дающие сегментную стружку 110 380 N9 высокопрочные сплавы Cu-Al-Fe 300 1010 N10 S Жаропрочные сплавы на основе Fe отожжённые 200 680 S1 62 75 B упрочнённые 280 940 S2 37 45 B на основе Ni или Co отожжённые 250 840 S3 62 75 B упрочнённые 350 1180 S4 37 45 B литейные 320 1080 S5 37 45 B Титановые сплавы чистый титан 200 680 S6 66 80 B а- и р-сплавы, упрочнённые 375 1260 S7 65 79 B в-сплавы 410 1400 S8 34 42 B Вольфрамовые сплавы 300 1010 S9 86 104 B Молибденовые сплавы 300 1010 S10 86 104 B H Закалённая сталь закалённая и отпущенная 50 HRC - H1 закалённая и отпущенная 55 HRC - H2 закалённая и отпущенная 60 HRC - H3 Закалённый чугун закалённый и отпущенный 55 HRC - H4 O Термопласты без абразивных включений O1 Реактопласты без абразивных включений O2 Пластмассы, армированные стекловолокном стеклопластики O3 Пластмассы, армированные углеволокном углепластики O4 Пластмассы, армированные арамидным волокном арамидопластики O5 Графит(технический) 80 по Шору O6 1 Классификацию по группам обрабатываемости см. на стр. C 671. C 224 Техническая информация
