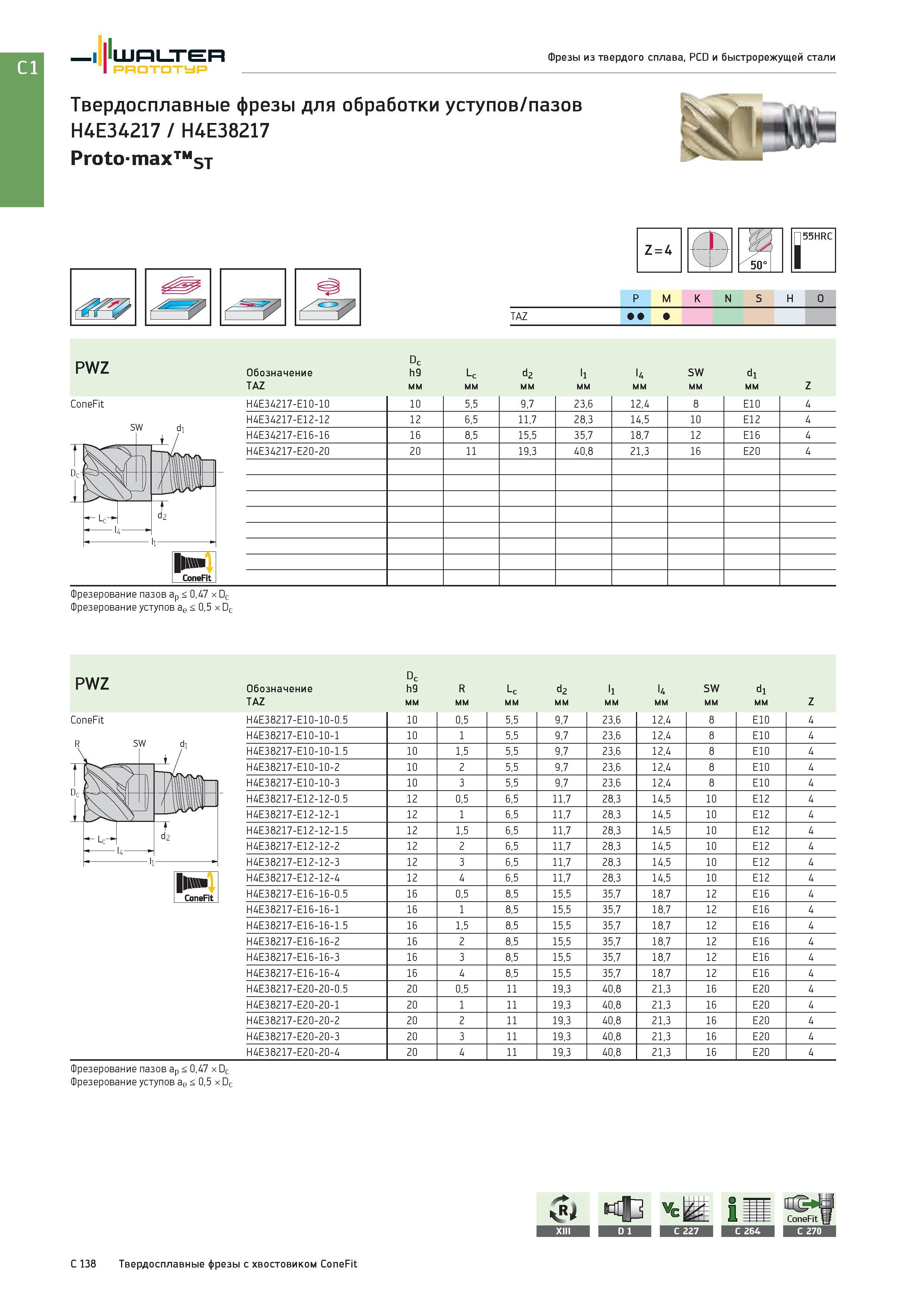

Walter Prototyp Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы Walter для фрезерования уступов и пазов H4E34217 / H4E38217 Proto-max ST Z = 4 ConeFit 55HRC P M K N S H O Группы обрабатываемых материалов по ISO TAZ PWZ Обозначение О Cl Q -С Lc d2 ll l4 SW dl TAZ мм Z H4E34217-E10-10 10 5,5 9,7 23,6 12,4 8 E10 4 H4E34217-E12-12 12 6,5 11,7 28,3 14,5 10 E12 4 H4E34217-E16-16 16 8,5 15,5 35,7 18,7 12 E16 4 H4E34217-E20-20 20 11 19,3 40,8 21,3 16 E20 4 Фрезерование пазов ap < 0,47 х Dc Фрезерование уступов ае < 0,5 х Dc PWZ ConeFit Обозначение h9 R Lc d2 ll l4 SW dl TAZ мм Z H4E38217-E10-10-0.5 10 0,5 5,5 9,7 23,6 12,4 8 E10 4 H4E38217-E10-10-1 10 1 5,5 9,7 23,6 12,4 8 E10 4 H4E38217-E10-10-1.5 10 1,5 5,5 9,7 23,6 12,4 8 E10 4 H4E38217-E10-10-2 10 2 5,5 9,7 23,6 12,4 8 E10 4 H4E38217-E10-10-3 10 3 5,5 9,7 23,6 12,4 8 E10 4 H4E38217-E12-12-0.5 12 0,5 6,5 11,7 28,3 14,5 10 E12 4 H4E38217-E12-12-1 12 1 6,5 11,7 28,3 14,5 10 E12 4 H4E38217-E12-12-1.5 12 1,5 6,5 11,7 28,3 14,5 10 E12 4 H4E38217-E12-12-2 12 2 6,5 11,7 28,3 14,5 10 E12 4 H4E38217-E12-12-3 12 3 6,5 11,7 28,3 14,5 10 E12 4 H4E38217-E12-12-4 12 4 6,5 11,7 28,3 14,5 10 E12 4 H4E38217-E16-16-0.5 16 0,5 8,5 15,5 35,7 18,7 12 E16 4 H4E38217-E16-16-1 16 1 8,5 15,5 35,7 18,7 12 E16 4 H4E38217-E16-16-1.5 16 1,5 8,5 15,5 35,7 18,7 12 E16 4 H4E38217-E16-16-2 16 2 8,5 15,5 35,7 18,7 12 E16 4 H4E38217-E16-16-3 16 3 8,5 15,5 35,7 18,7 12 E16 4 H4E38217-E16-16-4 16 4 8,5 15,5 35,7 18,7 12 E16 4 H4E38217-E20-20-0.5 20 0,5 11 19,3 40,8 21,3 16 E20 4 H4E38217-E20-20-1 20 1 11 19,3 40,8 21,3 16 E20 4 H4E38217-E20-20-2 20 2 11 19,3 40,8 21,3 16 E20 4 H4E38217-E20-20-3 20 3 11 19,3 40,8 21,3 16 E20 4 H4E38217-E20-20-4 20 4 11 19,3 40,8 21,3 16 E20 4 Фрезерование пазов ар < 0,47 х Dc Фрезерование уступов ае < 0,5 х Dc D с C 138 Твердосплавные фрезы с хвостовиком ConeFit
