1448 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.B934

Каталог WALTER 2017 Инструмент и оснастка Стр. B934 1448 Lab2u

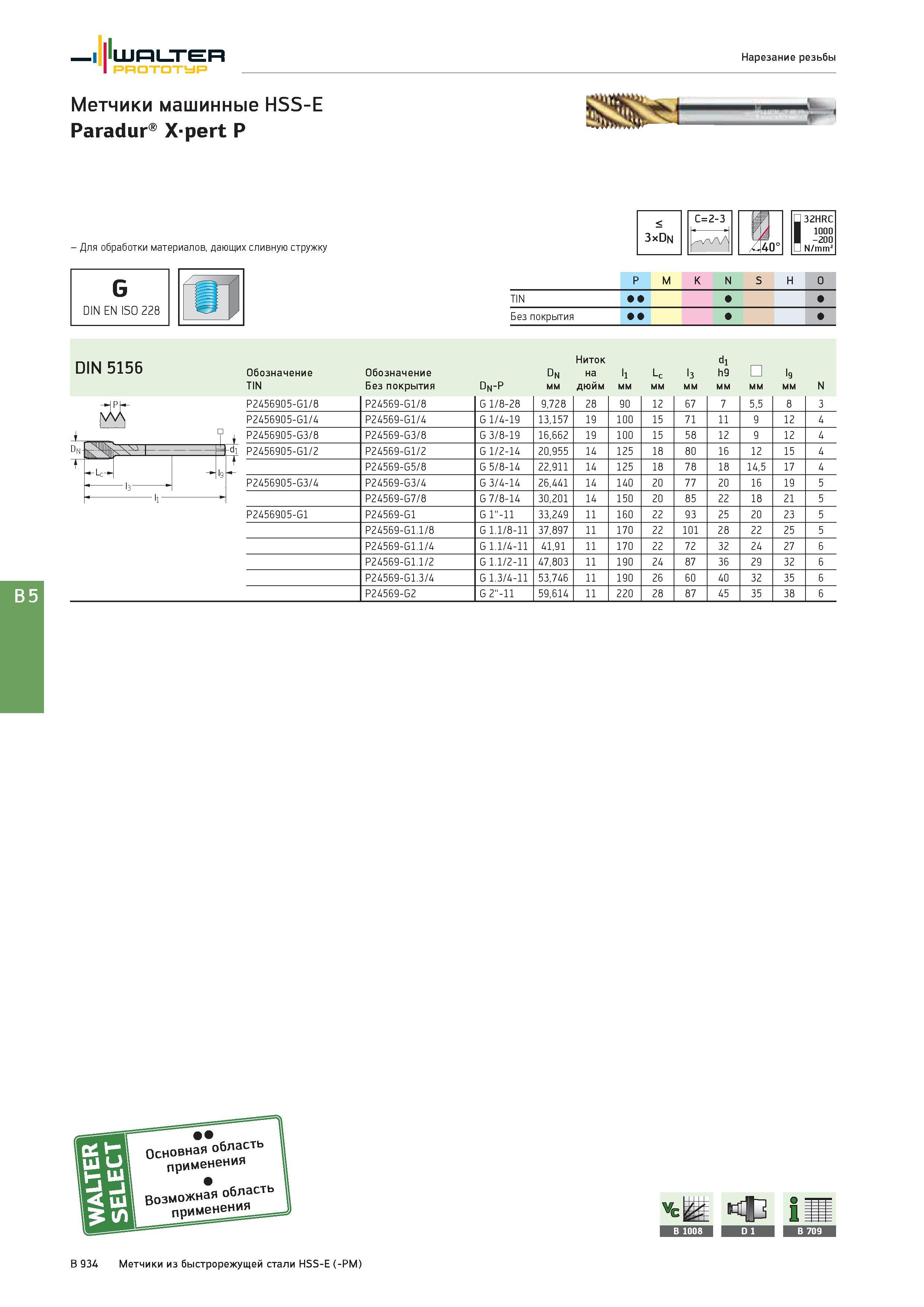

Walter Prototyp Нарезание резьбы Метчики машинные HSS-E Paradur X-pert P Для обработки материалов, дающих сливную стружку < 3xDn С=2-3 32HRC I 1000 I -200 N/mm P M K N S H O Группы обрабатываемых материалов по ISO TIN Без покрытия DIN 5156 Обозначение Ниток Dn на I1 Lc 1з d1 h9 l9 TIN Без покрытия Dn-P мм дюйм мм N ГЧ20- P2456905-G1/8 P24569-G1/8 G 1/8-28 9,728 28 90 12 67 7 5,5 8 3 P2456905-G1/4 P24569-G1/4 G1/4-19 13,157 19 100 15 71 11 9 12 4 P2456905-G3/8 P24569-G3/8 G 3/8-19 16,662 19 100 15 58 12 9 12 4 P2456905-G1/2 P24569-G1/2 G1/2-14 20,955 14 125 18 80 16 12 15 4 P24569-G5/8 G 5/8-14 22,911 14 125 18 78 18 14,5 17 4 P2456905-G3/4 P24569-G3/4 G 3/4-14 26,441 14 140 20 77 20 16 19 5 P24569-G7/8 G 7/8-14 30,201 14 150 20 85 22 18 21 5 P2456905-G1 P24569-G1 G 1"-11 33,249 11 160 22 93 25 20 23 5 P24569-G1.1/8 G 1.1/8-11 37,897 11 170 22 101 28 22 25 5 P24569-G1.1/4 G 1.1/4-11 41,91 11 170 22 72 32 24 27 6 P24569-G1.1/2 G 1.1/2-11 47,803 11 190 24 87 36 29 32 6 P24569-G1.3/4 G 1.3/4-11 53,746 11 190 26 60 40 32 35 6 P24569-G2 G 2"-11 59,614 11 220 28 87 45 35 38 6 Основная область применения Возможная об сТЬ применения B 934 Метчики из быстрорежущей стали HSS-E (-PM) и N L
