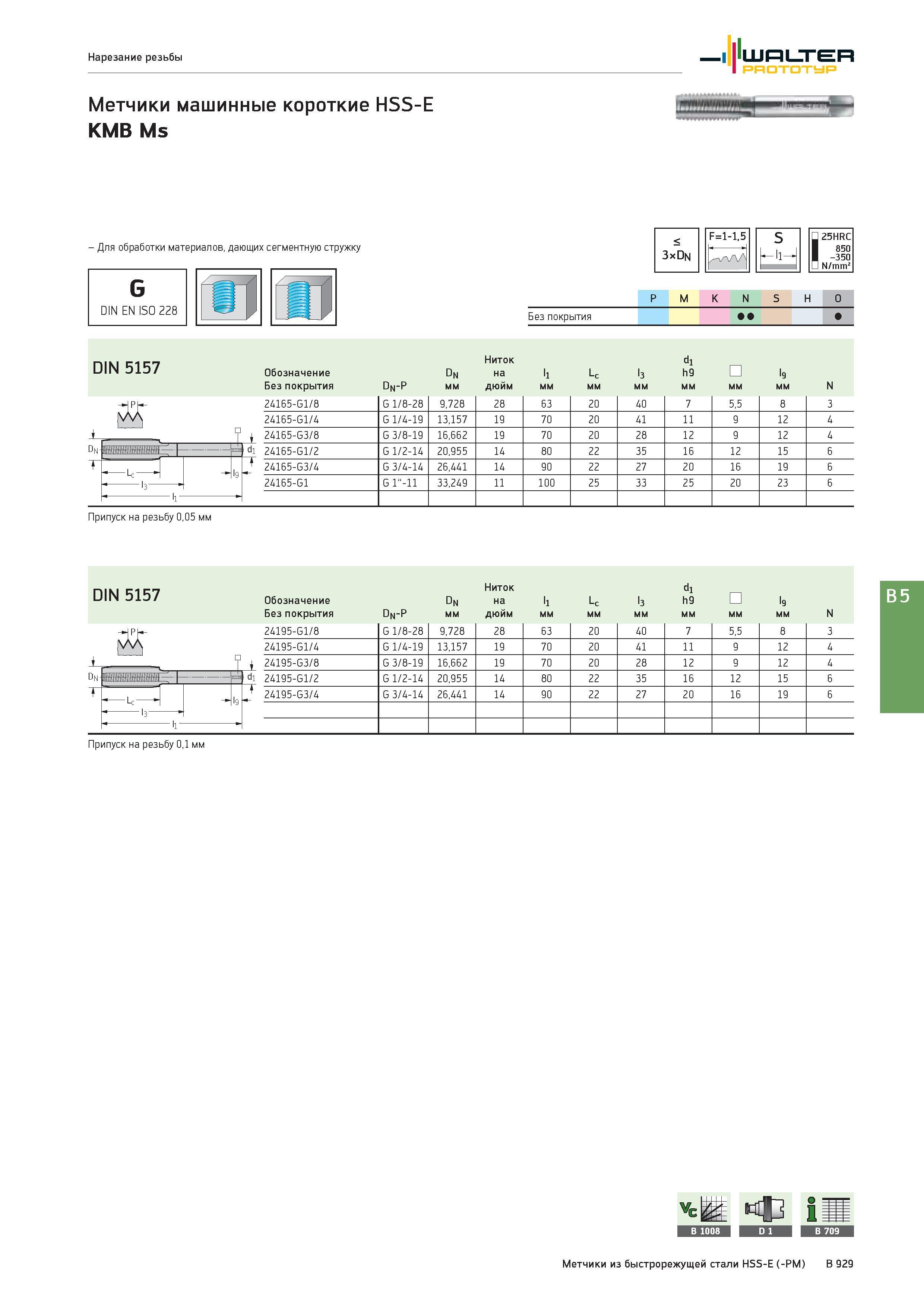

Нарезание резьбы Walter Prototyp Метчики машинные короткие HSS-E KMB Ms Для обработки материалов, дающих сегментную стружку -li- < 3xDn F=1-1,5 S 'i- 25HRC 850 -350 N/mm P M K N S H O Группы обрабатываемых материалов по ISO Без покрытия DIN 5157 Обозначение Dn Ниток на ll Lc 1з dl h9 l9 Без покрытия Dn-P мм дюйм мм N 24165-G1/8 G 1/8-28 9,728 28 63 20 40 7 5,5 8 3 24165-G1/4 G 1/4-19 13,157 19 70 20 41 11 9 12 4 24165-G3/8 G 3/8-19 16,662 19 70 20 28 12 9 12 4 24165-G1/2 G 1/2-14 20,955 14 80 22 35 16 12 15 6 24165-G3/4 G 3/4-14 26,441 14 90 22 27 20 16 19 6 24165-G1 G 1"-11 33,249 11 100 25 33 25 20 23 6 Припуск на резьбу 0,05 мм и L DIN 5157 Обозначение Dn Ниток на l1 Lc l3 19 o c l9 Без покрытия Dn-P мм дюйм мм N Dn -li- 24195-G1/8 G 1/8-28 9,728 28 63 20 40 7 5,5 8 3 24195-G1/4 G 1/4-19 13,157 19 70 20 41 11 9 12 4 24195-G3/8 G 3/8-19 16,662 19 70 20 28 12 9 12 4 24195-G1/2 G 1/2-14 20,955 14 80 22 35 16 12 15 6 24195-G3/4 G 3/4-14 26,441 14 90 22 27 20 16 19 6 Припуск на резьбу 0,1 мм L Метчики из быстрорежущей стали HSS-E (-PM) B 929
