1437 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.B923

Каталог WALTER 2017 Инструмент и оснастка Стр. B923 1437 Lab2u

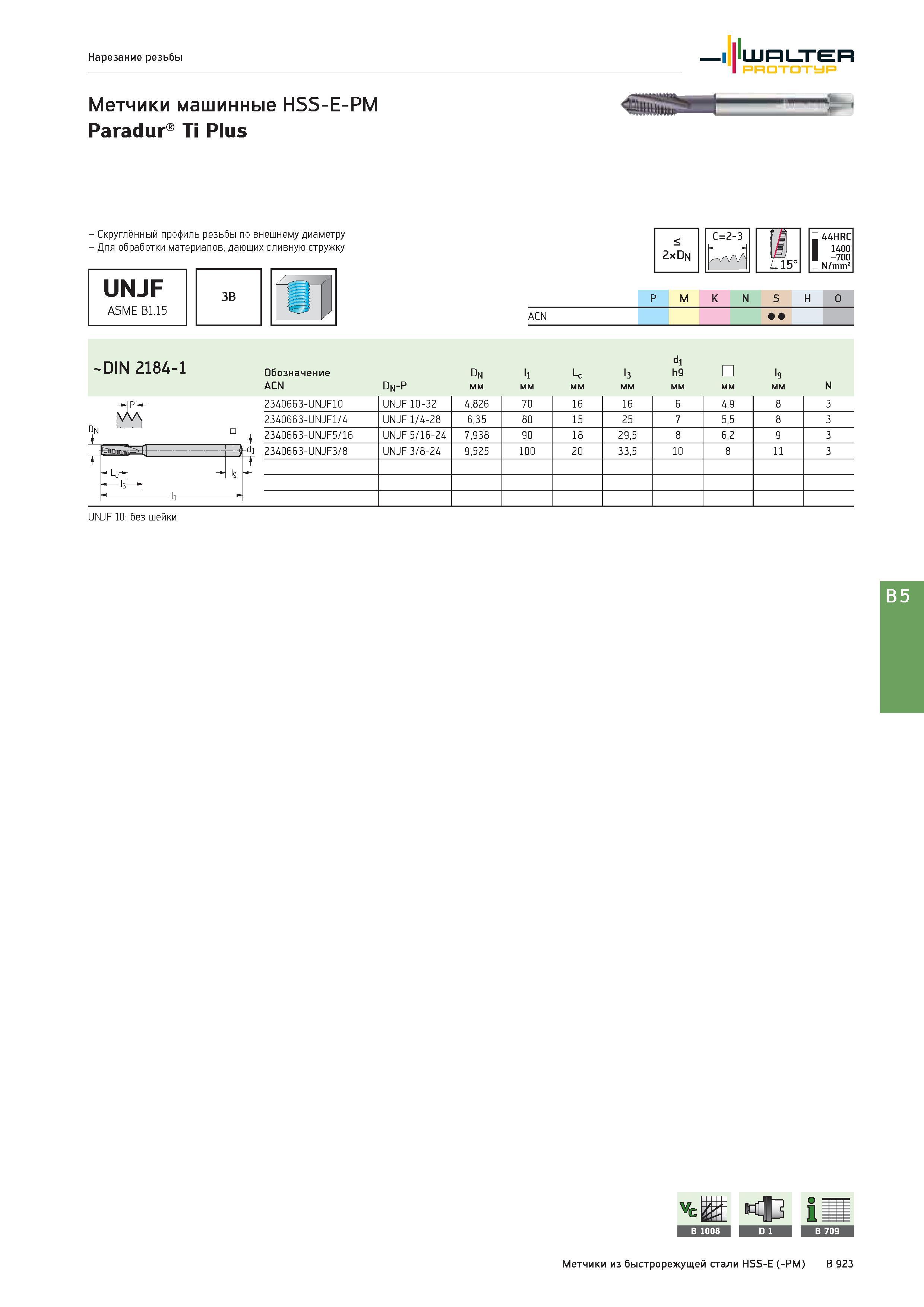

Walter Prototyp Нарезание резьбы Метчики машинные HSS-E-PM Paradur Ti Plus - Скруглённый профиль резьбы по внешнему диаметру Для обработки материалов, дающих сливную стружку UNJF ASME B1.15 3B < 2xDn C=2-3 Jl5‘ 44HRC 1400 -700 N/mm P M K N S H O Группы обрабатываемых материалов по ISO ACN DIN 2184-1 Обозначение ACN Dn-P Dn мм l1 мм Lc мм l3 мм dl h9 мм мм l9 мм N Dn А z 2340663-UNJF10 UNJF10-32 4,826 70 16 16 6 4,9 8 3 2340663-UNJF1/4 UNJF 1/4-28 6,35 80 15 25 7 5,5 8 3 i 2340663-UNJF5/16 UNJF 5/16-24 7,938 90 18 29,5 8 6,2 9 3 rdl 2340663-UNJF3/8 UNJF 3/8-24 9,525 100 20 33,5 10 8 11 3 t -.J T - UNJF 10: без шейки B 5 Метчики из быстрорежущей стали HSS-E (-PM) B 923
