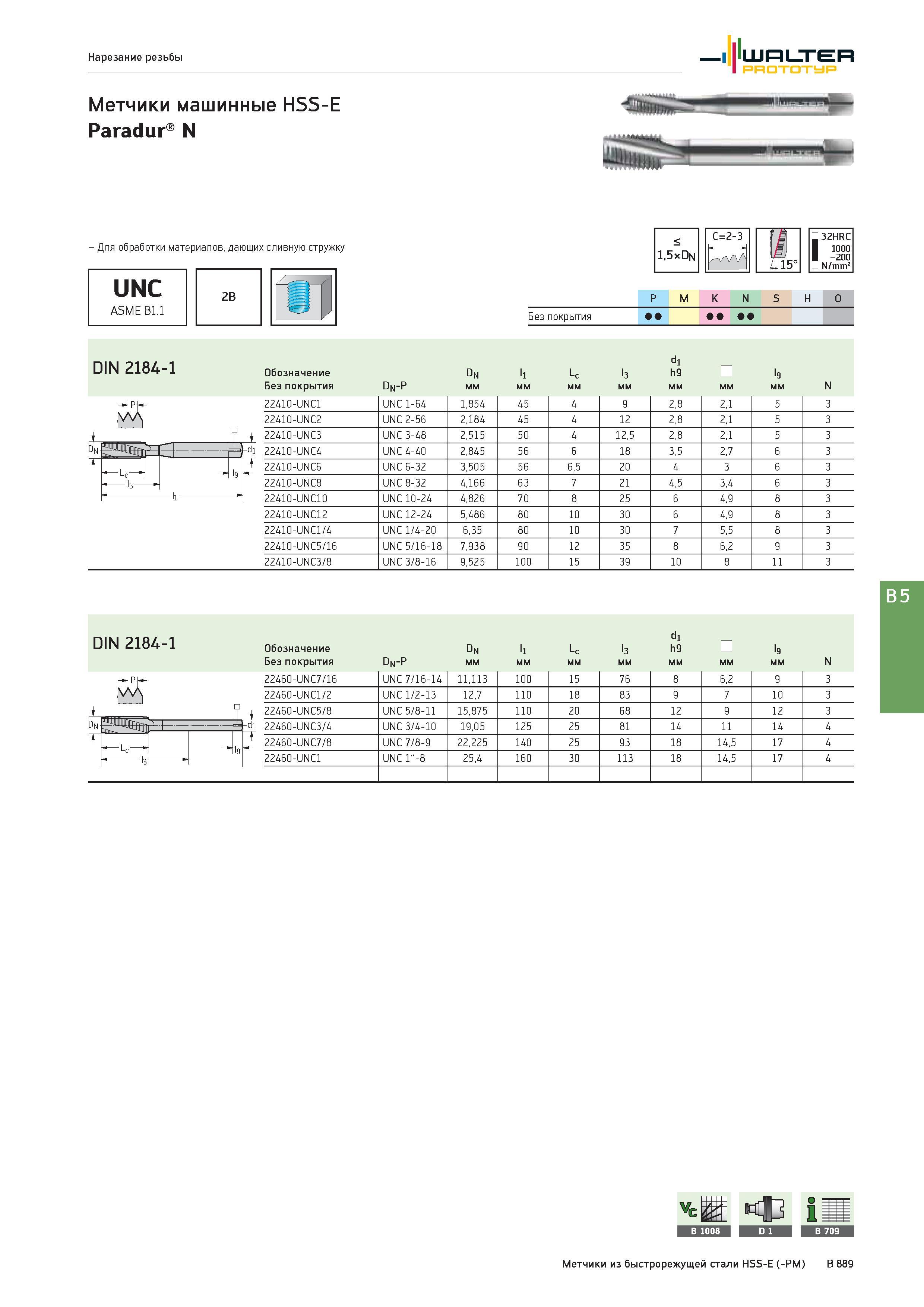

Walter Prototyp Нарезание резьбы Метчики машинные HSS-E Paradur N Для обработки материалов, дающих сливную стружку UNC ASME B1.1 2B < 1,5xDn C=2-3 Jl5‘ 32HRC 1000 -200 N/mm2 P M K N S H O Группы обрабатываемых материалов по ISO Без покрытия DIN 2184-1 Обозначение Dn ll Lc l3 h9 l9 Без покрытия Dn-P мм N 22410-UNC1 UNC 1-64 1,854 45 4 9 2,8 2,1 5 3 22410-UNC2 UNC 2-56 2,184 45 4 12 2,8 2,1 5 3 22410-UNC3 UNC 3-48 2,515 50 4 12,5 2,8 2,1 5 3 22410-UNC4 UNC 4-40 2,845 56 6 18 3,5 2,7 6 3 22410-UNC6 UNC 6-32 3,505 56 6,5 20 4 3 6 3 22410-UNC8 UNC 8-32 4,166 63 7 21 4,5 3,4 6 3 22410-UNC10 UNC 10-24 4,826 70 8 25 6 4,9 8 3 22410-UNC12 UNC 12-24 5,486 80 10 30 6 4,9 8 3 22410-UNC1/4 UNC 1/4-20 6,35 80 10 30 7 5,5 8 3 22410-UNC5/16 UNC 5/16-18 7,938 90 12 35 8 6,2 9 3 22410-UNC3/8 UNC 3/8-16 9,525 100 15 39 10 8 11 3 DIN 2184-1 Обозначение Без покрытия Dn-P Dn мм l1 мм Lc мм l3 мм dl h9 мм мм l9 мм N A z 22460-UNC7/16 UNC 7/16-14 11,113 100 15 76 8 6,2 9 3 22460-UNC1/2 UNC 1/2-13 12,7 110 18 83 9 7 10 3 I 22460-UNC5/8 UNC 5/8-11 15,875 110 20 68 12 9 12 3 Dn -di 22460-UNC3/4 UNC 3/4-10 19,05 125 25 81 14 11 14 4 1 L 22460-UNC7/8 UNC 7/8-9 22,225 140 25 93 18 14,5 17 4 l3 22460-UNC1 UNC 1"-8 25,4 160 30 113 18 14,5 17 4 Метчики из быстрорежущей стали HSS-E (-PM) B 889
