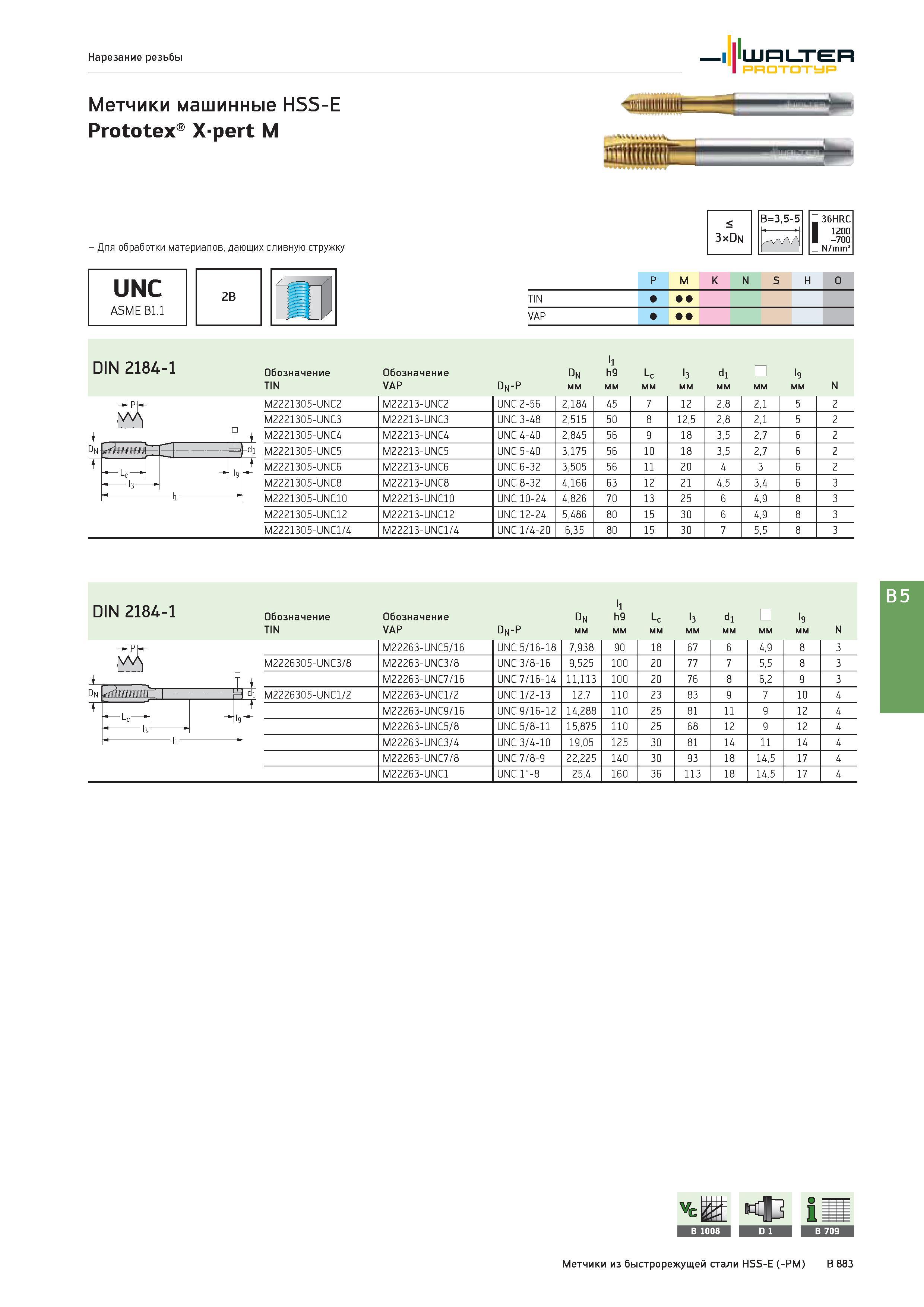

Walter Prototyp Нарезание резьбы Метчики машинные HSS-E Prototex X-pert M Для обработки материалов, дающих сливную стружку < 3xDn B=3,5-5 , АЛ UNC ASME B1.1 2B 36HRC 1200 -700 N/mm2 P M K N S H O Группы обрабатываемых материалов по ISO TIN VAP DIN 2184-1 Обозначение Dn l1 h9 Lc l3 d1 l9 TIN VAP Dn-P мм N -4Pk- M2221305-UNC2 M22213-UNC2 UNC 2-56 2,184 45 7 12 2,8 2,1 5 2 № z M2221305-UNC3 M22213-UNC3 UNC 3-48 2,515 50 8 12,5 2,8 2,1 5 2 M2221305-UNC4 M22213-UNC4 UNC 4-40 2,845 56 9 18 3,5 2,7 6 2 n ЕЧ hdi M2221305-UNC5 M22213-UNC5 UNC 5-40 3,175 56 10 18 3,5 2,7 6 2 l9 M2221305-UNC6 M22213-UNC6 UNC 6-32 3,505 56 11 20 4 3 6 2 M2221305-UNC8 M22213-UNC8 UNC 8-32 4,166 63 12 21 4,5 3,4 6 3 li - M2221305-UNC10 M22213-UNC10 UNC 10-24 4,826 70 13 25 6 4,9 8 3 M2221305-UNC12 M22213-UNC12 UNC 12-24 5,486 80 15 30 6 4,9 8 3 M2221305-UNC1/4 M22213-UNC1/4 UNC 1/4-20 6,35 80 15 30 7 5,5 8 3 DIN 2184-1 Обозначение TIN Обозначение VAP Dn-P Dn мм l1 h9 мм Lc мм l3 мм d1 мм мм l9 мм N № z M22263-UNC5/16 UNC 5/16-18 7,938 90 18 67 6 4,9 8 3 M2226305-UNC3/8 M22263-UNC3/8 UNC 3/8-16 9,525 100 20 77 7 5,5 8 3 M22263-UNC7/16 UNC 7/16-14 11,113 100 20 76 8 6,2 9 3 Dn - hdl M2226305-UNC1/2 M22263-UNC1/2 UNC 1/2-13 12,7 110 23 83 9 7 10 4 T M22263-UNC9/16 UNC 9/16-12 14,288 110 25 81 11 9 12 4 l3 M22263-UNC5/8 UNC 5/8-11 15,875 110 25 68 12 9 12 4 ll M22263-UNC3/4 UNC 3/4-10 19,05 125 30 81 14 11 14 4 M22263-UNC7/8 UNC 7/8-9 22,225 140 30 93 18 14,5 17 4 M22263-UNC1 8 C N U 25,4 160 36 113 18 14,5 17 4 Метчики из быстрорежущей стали HSS-E (-PM) B 883
