1306 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.B792

Каталог WALTER 2017 Инструмент и оснастка Стр. B792 1306 Lab2u

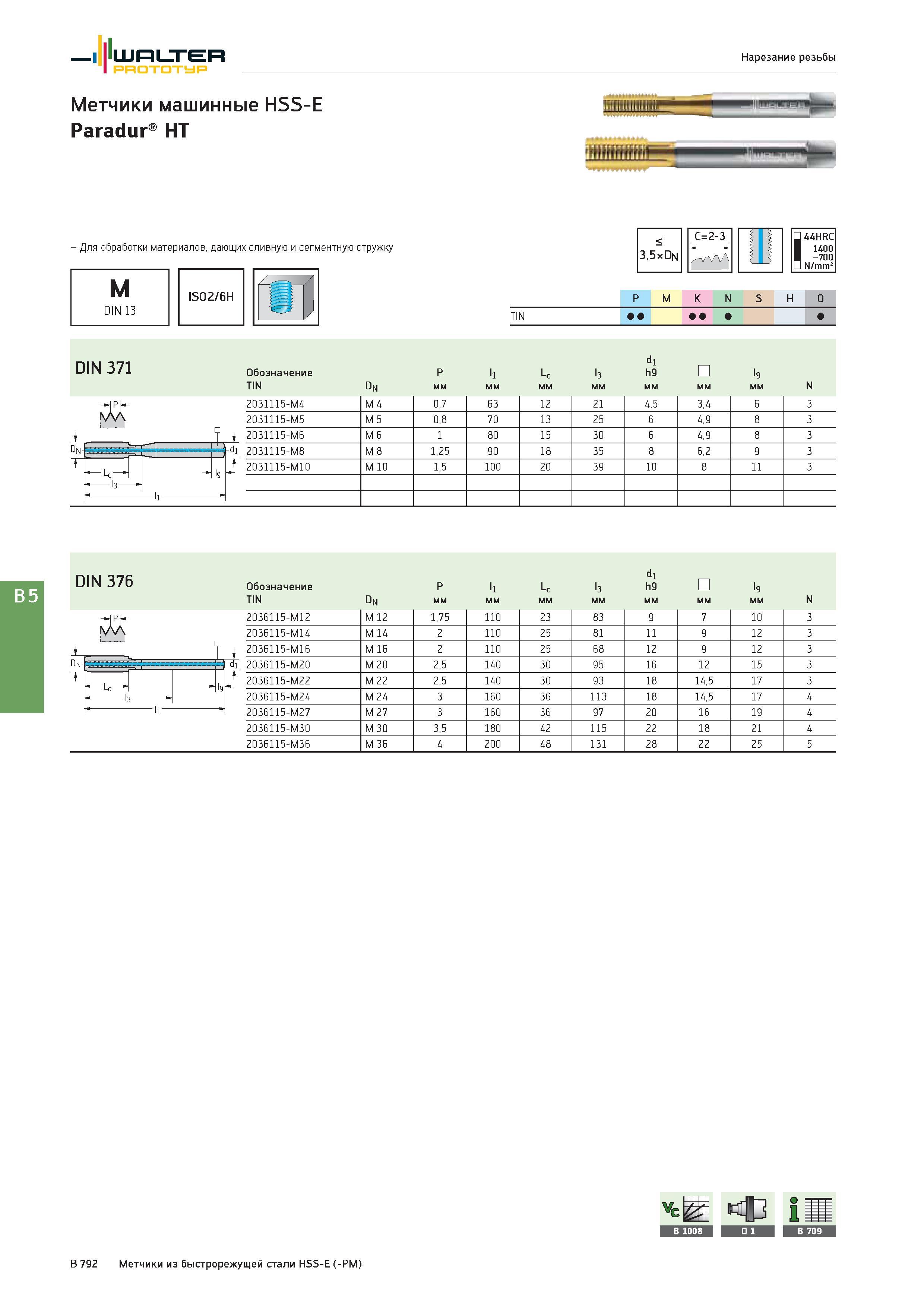

Walter Prototyp Нарезание резьбы Метчики машинные HSS-E Paradur HT Для обработки материалов, дающих сливную и сегментную стружку M ISO2/6H РйП DIN 13 V P M K N S H O Группы обрабатываемых материалов по ISO TIN DIN 371 Обозначение TIN On P мм l1 мм Lc мм l3 мм dl h9 мм мм l9 мм N 2031115-M4 M 4 0,7 63 12 21 4,5 3,4 6 3 2031115-M5 M 5 0,8 70 13 25 6 4,9 8 3 2031115-M6 M 6 1 80 15 30 6 4,9 8 3 dn hdi 2031115-M8 M 8 1,25 90 18 35 8 6,2 9 3 1 r j Is T 2031115-M10 M 10 1,5 100 20 39 10 8 11 3 13 ll DIN 376 Обозначение TIN On P мм l1 мм Lc мм l3 мм dl h9 мм мм l9 мм N 2036115-M12 M 12 1,75 110 23 83 9 7 10 3 2036115-M14 M 14 2 110 25 81 11 9 12 3 I 2036115-M16 M 16 2 110 25 68 12 9 12 3 Dn rd. 2036115-M20 M 20 2,5 140 30 95 16 12 15 3 t 2036115-M22 M 22 2,5 140 30 93 18 14,5 17 3 l - 2036115-M24 M 24 3 160 36 113 18 14,5 17 4 ll 2036115-M27 M 27 3 160 36 97 20 16 19 4 2036115-M30 M 30 3,5 180 42 115 22 18 21 4 2036115-M36 M 36 4 200 48 131 28 22 25 5 B 792 Метчики из быстрорежущей стали HSS-E (-PM)
