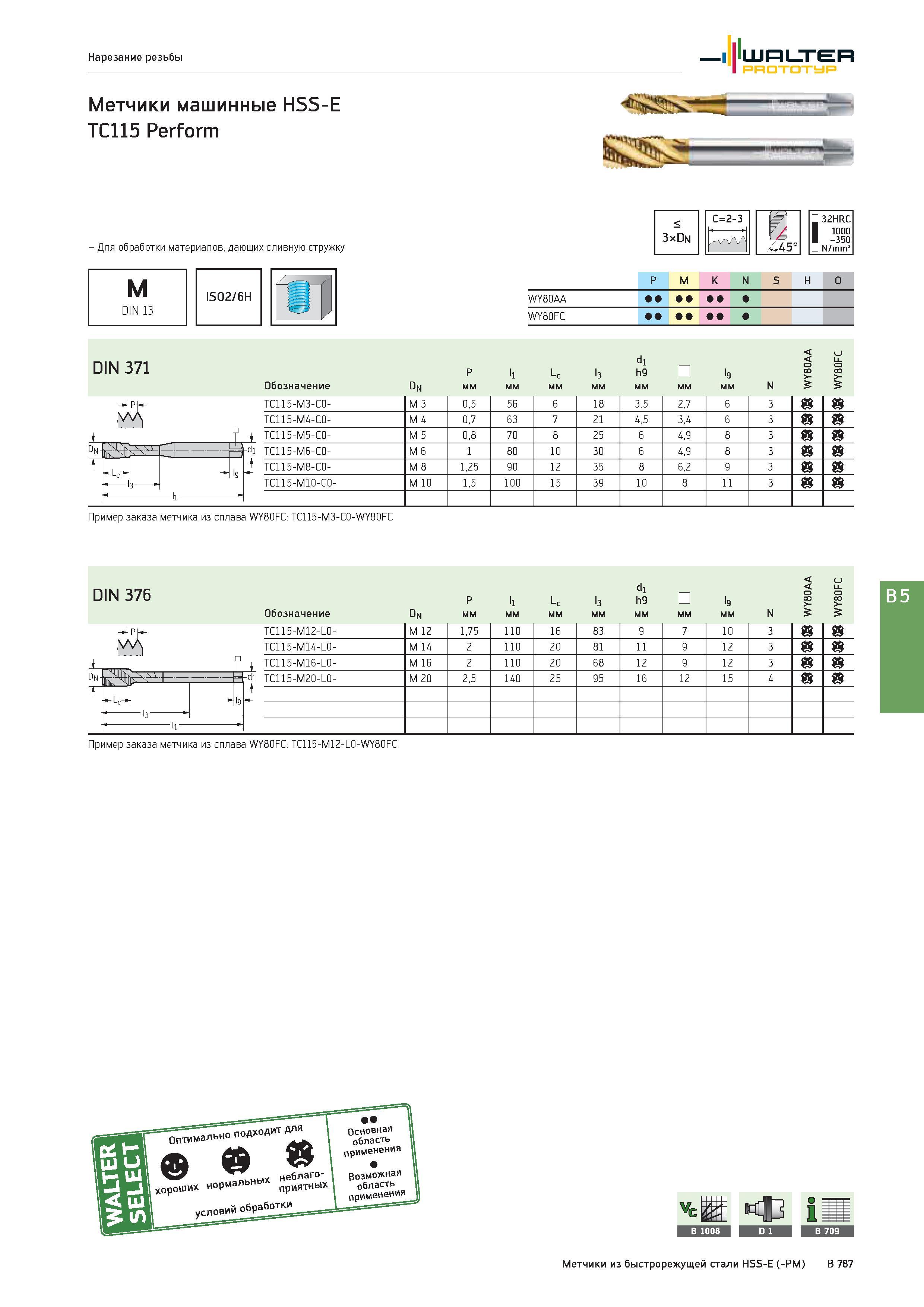

- Для обработки материалов, дающих сливную стружку M DIN 13 ISO2/6H < 3xDn C=2-3 45° 32HRC 1000 -350 N/mm2 P M K N S H O Группы обрабатываемых материалов по ISO WY80AA WY80FC DIN 371 Обозначение DN P мм l1 мм Lc мм l3 мм dl h9 мм мм l9 мм N < < о 8 >- и LL о 8 >- + р Z TC115-M3-C0- M 3 0,5 56 6 18 3,5 2,7 6 3 TC115-M4-C0- M 4 0,7 63 7 21 4,5 3,4 6 3 TC115-M5-C0- M 5 0,8 70 8 25 6 4,9 8 3 dn гЛ геч - hdi TC115-M6-C0- M 6 1 80 10 30 6 4,9 8 3 t Т TC115-M8-C0- M 8 1,25 90 12 35 8 6,2 9 3 з TC115-M10-C0- M 10 1,5 100 15 39 10 8 11 3 ll Пример заказа метчика из сплава WY80FC: TC115-M3-C0-WY80FC DIN 376 P l1 Lc l3 h9 l9 Обозначение Dn мм N55 -ИРк- TC115-M12-L0- M 12 1,75 110 16 83 9 7 10 3 1 Z TC115-M14-L0- M 14 2 110 20 81 11 9 12 3 TC115-M16-L0- M 16 2 110 20 68 12 9 12 3 Dn- . 1 -dl TC115-M20-L0- M 20 2,5 140 25 95 16 12 15 4 13 - lg ll Пример заказа метчика из сплава WY80FC: TC115-M12-L0-WY80FC Метчики из быстрорежущей стали HSS-E (-PM) B 787
