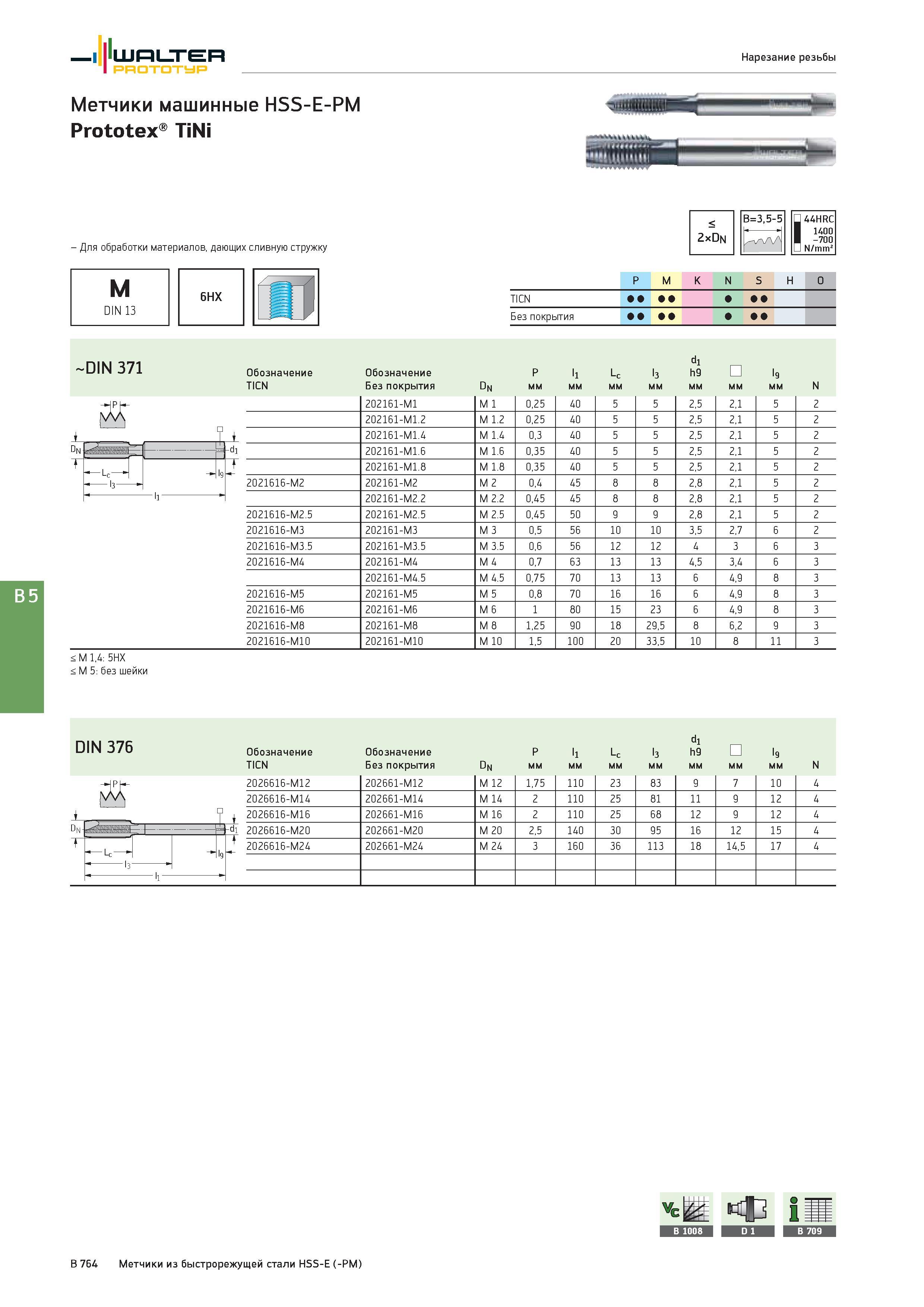

Walter Prototyp Метчики машинные HSS-E-PM Prototex TiNi Нарезание резьбы Для обработки материалов, дающих сливную стружку M 6HX DIN 13 и B=3,5-5 44HRC 1 1400 -700 N/mm2 P M K N S H O Группы обрабатываемых материалов по ISO TICN Без покрытия DIN 371 Обозначение P l1 Lc l3 h9 l9 TICN Без покрытия On мм N 202161-M1 M 1 0,25 40 5 5 2,5 2,1 5 2 202161-M1.2 M 1.2 0,25 40 5 5 2,5 2,1 5 2 202161-M1.4 M 1.4 0,3 40 5 5 2,5 2,1 5 2 202161-M1.6 M 1.6 0,35 40 5 5 2,5 2,1 5 2 202161-M1.8 M 1.8 0,35 40 5 5 2,5 2,1 5 2 2021616-M2 202161-M2 M 2 0,4 45 8 8 2,8 2,1 5 2 202161-M2.2 M 2.2 0,45 45 8 8 2,8 2,1 5 2 2021616-M2.5 202161-M2.5 M 2.5 0,45 50 9 9 2,8 2,1 5 2 2021616-M3 202161-M3 M 3 0,5 56 10 10 3,5 2,7 6 2 2021616-M3.5 202161-M3.5 M 3.5 0,6 56 12 12 4 3 6 3 2021616-M4 202161-M4 M 4 0,7 63 13 13 4,5 3,4 6 3 202161-M4.5 M 4.5 0,75 70 13 13 6 4,9 8 3 2021616-M5 202161-M5 M 5 0,8 70 16 16 6 4,9 8 3 2021616-M6 202161-M6 M 6 1 80 15 23 6 4,9 8 3 2021616-M8 202161-M8 M 8 1,25 90 18 29,5 8 6,2 9 3 2021616-M10 202161-M10 M 10 1,5 100 20 33,5 10 8 11 3 < M 1,4: 5HX < M 5: без шейки DIN 376 Обозначение TICN Обозначение Без покрытия On P мм l1 мм Lc мм l3 мм dl h9 мм мм l9 мм N A 1 2026616-M12 202661-M12 M 12 1,75 110 23 83 9 7 10 4 2026616-M14 202661-M14 M 14 2 110 25 81 11 9 12 4 1 2026616-M16 202661-M16 M 16 2 110 25 68 12 9 12 4 t + 2026616-M20 2026616-M24 202661-M24 M 24 3 160 36 113 18 14,5 17 4 - 13 ll- B 764 Метчики из быстрорежущей стали HSS-E (-PM)
