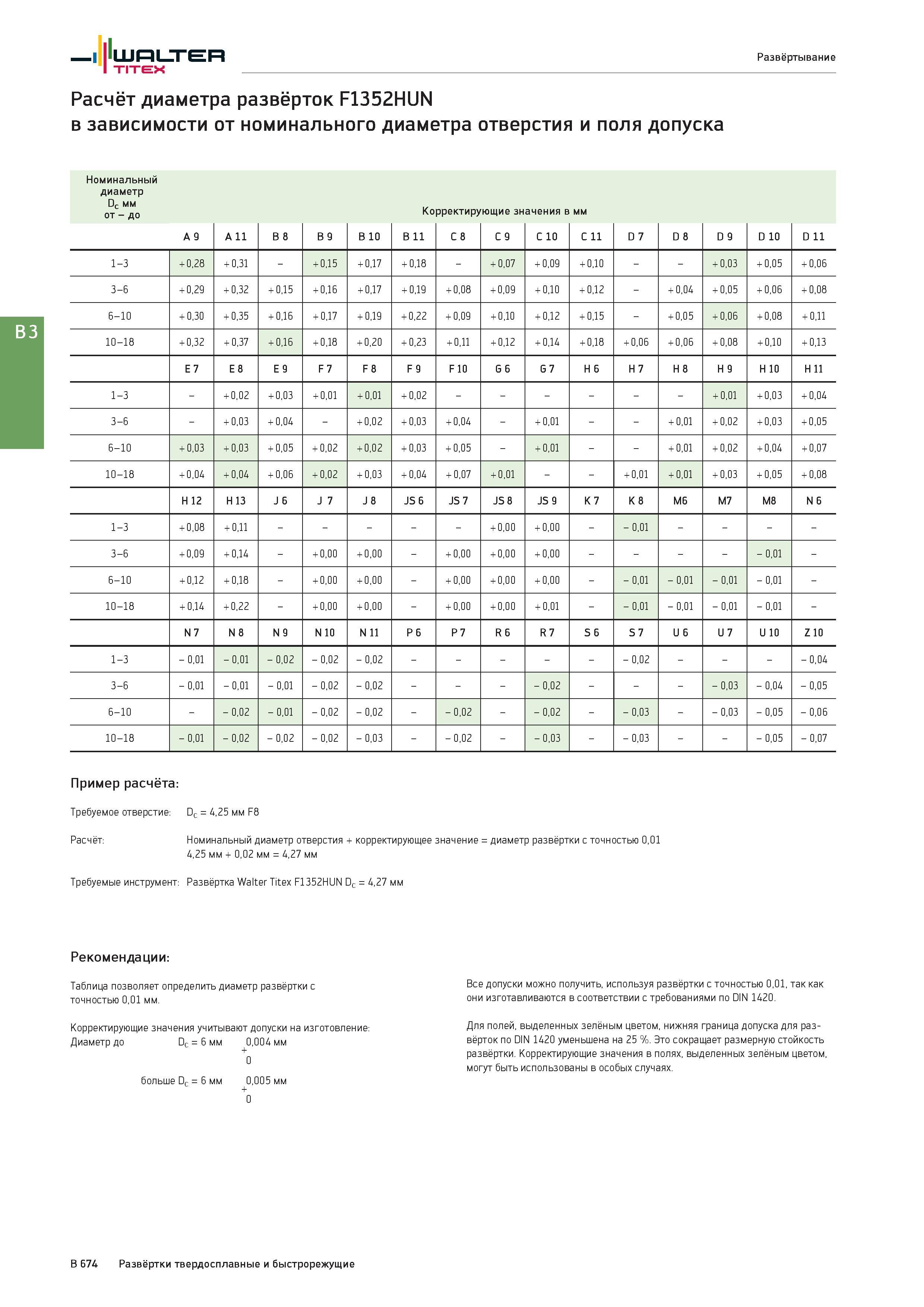

I mRLTER Развёртывание Titex Расчёт диаметра развёрток F1352HUN в зависимости от номинального диаметра отверстия и поля допуска Номинальный диаметр Dc мм от - до Корректирующие значения в мм A 9 A 11 B 8 B 9 B 10 B 11 C 8 C 9 C 10 C 11 D 7 D 8 D 9 D 10 D 11 1-3 + 0,28 + 0,31 - + 0,15 + 0,17 + 0,18 - + 0,07 + 0,09 + 0,10 + 0,03 + 0,05 + 0,06 3-6 + 0,29 + 0,32 + 0,15 + 0,16 + 0,17 + 0,19 + 0,08 + 0,09 + 0,10 + 0,12 - + 0,04 + 0,05 + 0,06 + 0,08 6-10 + 0,30 + 0,35 + 0,16 + 0,17 + 0,19 + 0,22 + 0,09 + 0,10 + 0,12 + 0,15 - + 0,05 + 0,06 + 0,08 + 0,11 10-18 + 0,32 + 0,37 + 0,16 + 0,18 + 0,20 + 0,23 + 0,11 + 0,12 + 0,14 + 0,18 + 0,06 + 0,06 + 0,08 + 0,10 + 0,13 E 7 E 8 E 9 F 7 F 8 F 9 F 10 G 6 G 7 H 6 H 7 H 8 H 9 H 10 H 11 1-3 - + 0,02 + 0,03 + 0,01 + 0,01 + 0,02 + 0,01 + 0,03 + 0,04 3-6 - + 0,03 + 0,04 - + 0,02 + 0,03 + 0,04 - + 0,01 + 0,01 + 0,02 + 0,03 + 0,05 6-10 + 0,03 + 0,03 + 0,05 + 0,02 + 0,02 + 0,03 + 0,05 - + 0,01 + 0,01 + 0,02 + 0,04 + 0,07 10-18 + 0,04 + 0,04 + 0,06 + 0,02 + 0,03 + 0,04 + 0,07 + 0,01 + 0,01 + 0,01 + 0,03 + 0,05 + 0,08 H 12 H 13 J 6 J 7 J 8 JS 6 JS 7 JS 8 JS 9 K 7 K 8 M6 M7 M8 N 6 1-3 + 0,08 + 0,11 - + 0,00 + 0,00 0,01 3-6 + 0,09 + 0,14 - + 0,00 + 0,00 - + 0,00 + 0,00 + 0,00 - 0,01 - 6-10 + 0,12 + 0,18 - + 0,00 + 0,00 - + 0,00 + 0,00 + 0,00 0,01 - 0,01 - 0,01 - 0,01 - 10-18 + 0,14 + 0,22 - + 0,00 + 0,00 - + 0,00 + 0,00 + 0,01 0,01 - 0,01 - 0,01 - 0,01 - N 7 N 8 N 9 N 10 N 11 P 6 P 7 R 6 R 7 S 6 S 7 U 6 U 7 U 10 Z 10 1-3 - 0,01 - 0,01 - 0,02 - 0,02 - 0,02 0,02 0,04 3-6 - 0,01 - 0,01 - 0,01 - 0,02 - 0,02 0,02 0,03 - 0,04 - 0,05 6-10 0,02 - 0,01 - 0,02 - 0,02 0,02 0,02 0,03 0,03 - 0,05 - 0,06 10-18 - 0,01 - 0,02 - 0,02 - 0,02 - 0,03 0,02 0,03 0,03 - 0,05 - 0,07 Пример расчёта: Требуемое отверстие: Dc = 4,25 мм F8 Расчёт: Номинальный диаметр отверстия + корректирующее значение = диаметр развёртки с точностью 0,01 4,25 мм + 0,02 мм = 4,27 мм Требуемые инструмент: Развёртка Walter Titex F1352HUN Dc = 4,27 мм Рекомендации: Таблица позволяет определить диаметр развёртки с точностью 0,01 мм. Корректирующие значения учитывают допуски на изготовление: Диаметр до Dc = 6 мм 0,004 мм 0 больше Dc = 6 мм 0,005 мм 0 Все допуски можно получить, используя развёртки с точностью 0,01, так как они изготавливаются в соответствии с требованиями по DIN 1420. Для полей, выделенных зелёным цветом, нижняя граница допуска для развёрток по DIN 1420 уменьшена на 25 %. Это сокращает размерную стойкость развёртки. Корректирующие значения в полях, выделенных зелёным цветом, могут быть использованы в особых случаях. B 674 Развёртки твердосплавные и быстрорежущие
