1179 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.B665

Каталог WALTER 2017 Инструмент и оснастка Стр. B665 1179 Lab2u

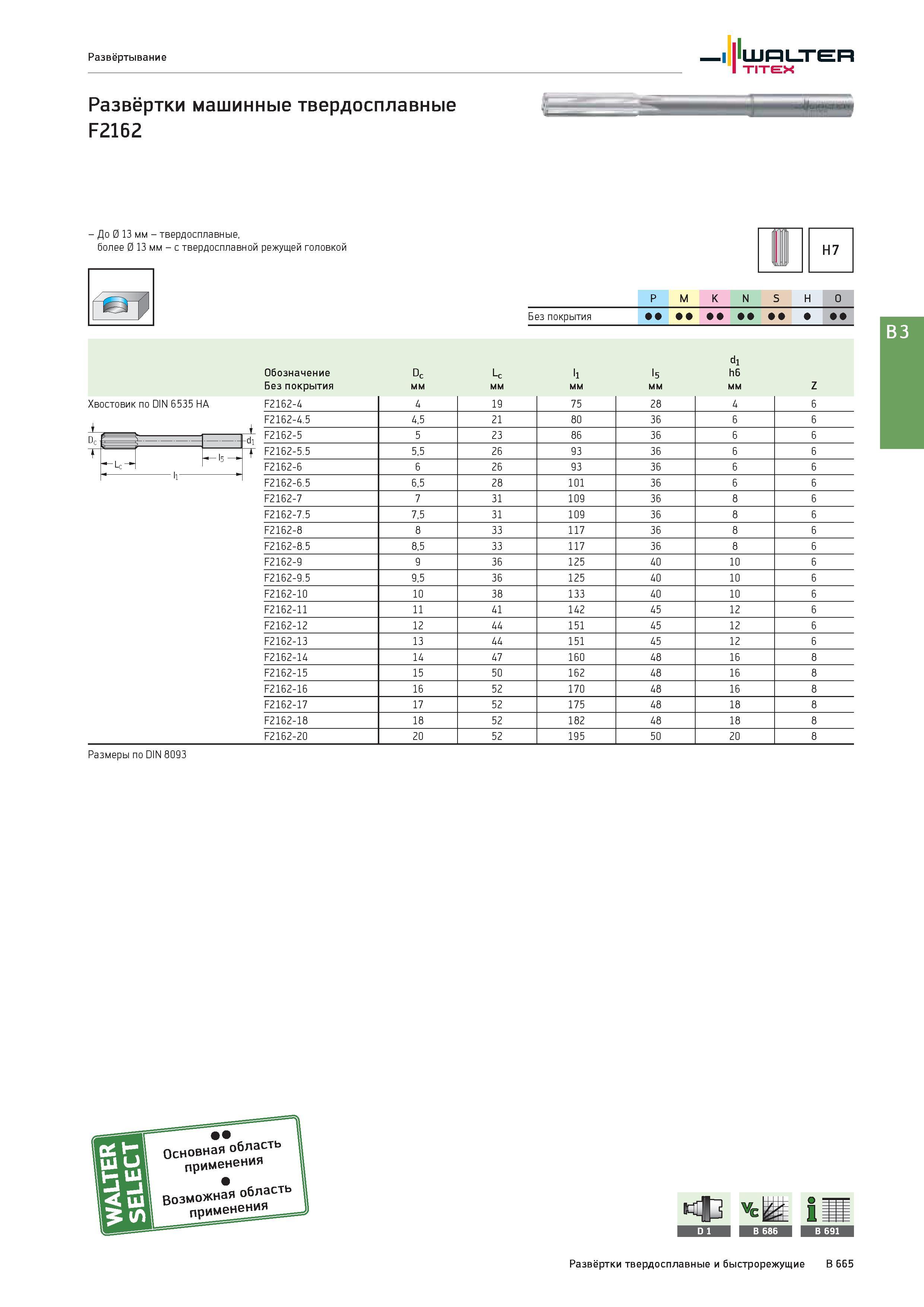

Развёртывание Walter Titex Развёртки машинные твердосплавные F2162 - До 0 13 мм - твердосплавные, более 0 13 мм - с твердосплавной режущей головкой Хвостовик по DIN 6535 HA цилиндрический (ц/х) jL H7 P M K N S H O Группы обрабатываемых материалов по ISO Обозначение Dc Lc ll l5 dl h6 Без покрытия мм Z F2162-4 4 19 75 28 4 6 F2162-4.5 4,5 21 80 36 6 6 F2162-5 5 23 86 36 6 6 F2162-5.5 5,5 26 93 36 6 6 F2162-6 6 26 93 36 6 6 F2162-6.5 6,5 28 101 36 6 6 F2162-7 7 31 109 36 8 6 F2162-7.5 7,5 31 109 36 8 6 F2162-8 8 33 117 36 8 6 F2162-8.5 8,5 33 117 36 8 6 F2162-9 9 36 125 40 10 6 F2162-9.5 9,5 36 125 40 10 6 F2162-10 10 38 133 40 10 6 F2162-11 11 41 142 45 12 6 F2162-12 12 44 151 45 12 6 F2162-13 13 44 151 45 12 6 F2162-14 14 47 160 48 16 8 F2162-15 15 50 162 48 16 8 F2162-16 16 52 170 48 16 8 F2162-17 17 52 175 48 18 8 F2162-18 18 52 182 48 18 8 F2162-20 20 52 195 50 20 8 Размеры по DIN 8093
