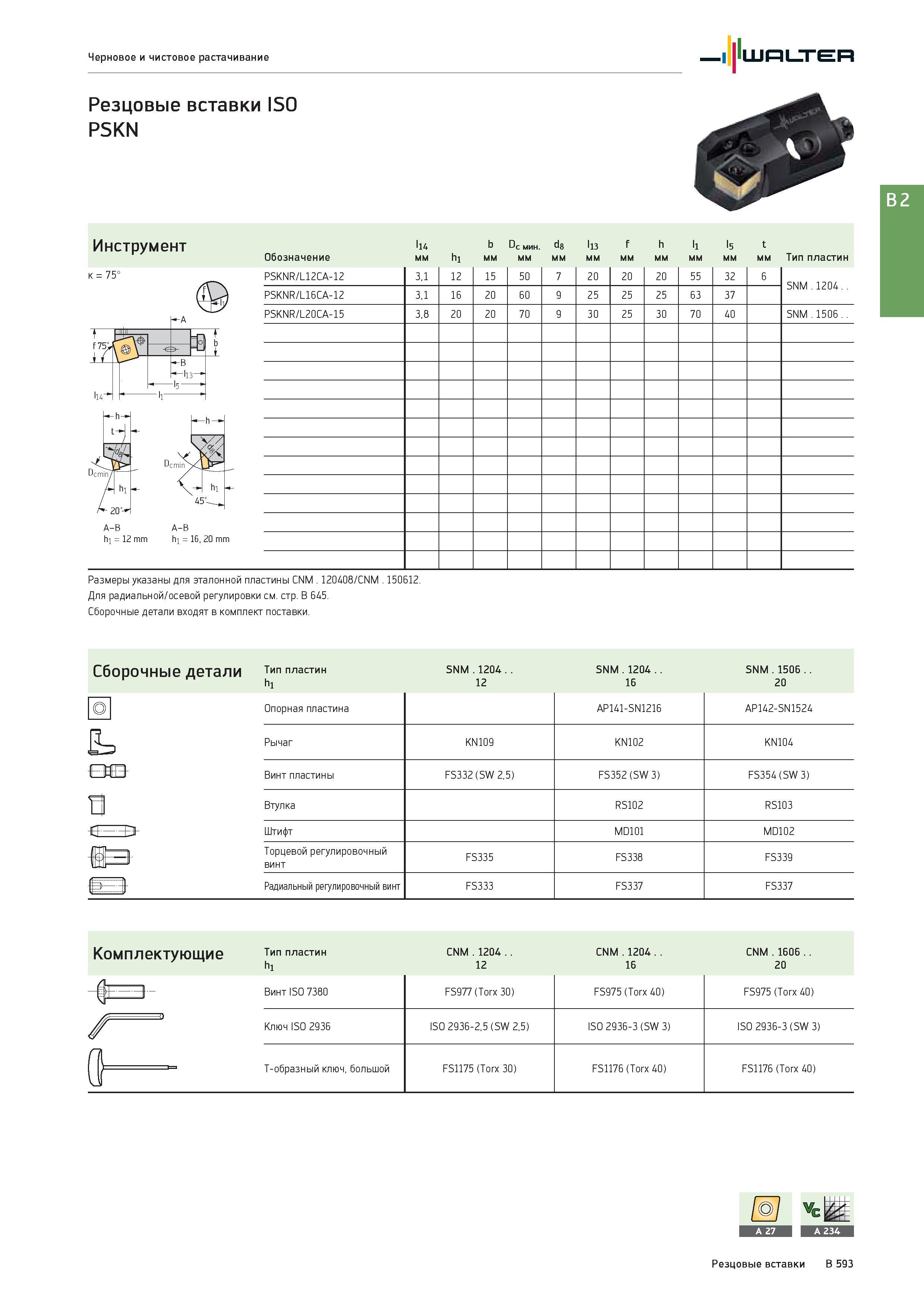

1107 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.B593
|
Каталог WALTER 2017 Инструмент и оснастка Стр. B593 1107 Lab2u
Инструмент к = 75° A-B A-B hi = 12 mm hi = 16, 20 mm Обозначение l14 мм b мм Dc мин. мм l13 мм f мм h мм l1 мм l5 мм t мм Тип пластин PSKNR/L12CA-12 3,1 12 15 50 7 20 20 20 55 32 6 SNM . 1204 . . PSKNR/L16CA-12 3,1 16 20 60 9 25 25 25 63 37 PSKNR/L20CA-15 3,8 20 20 70 9 30 25 30 70 40 SNM . 1506 . . мм A B D Размеры указаны для эталонной пластины CNM . 120408/CNM . 150612. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали входят в комплект поставки. В Тип пластин SNM . 1204 . . 4 0 2 1 M N 5 6 0 5 1 M N S h1 12 16 20 Опорная пластина AP141-SN1216 AP142-SN1524 Рычаг KN109 KN102 KN104 Винт пластины FS332 (SW 2,5) FS352 (SW 3) FS354 (SW 3) Втулка RS102 RS103 Штифт MD101 MD102 Торцевой регулировочный FS335 FS338 FS339 винт Радиальный регулировочный винт FS333 FS337 FS337 Комплектующие Тип пластин 4 0 2 1 2 N C CNM . 1204 . . CNM . 1606 . . h1 12 16 20 Винт ISO 7380 FS977 (Torx 30) FS975 (Torx 40) FS975 (Torx 40) Ключ ISO 2936 ISO 2936-2,5 (SW 2,5) ISO 2936-3 (SW 3) ISO 2936-3 (SW 3) T-образный ключ, большой FS1175 (Torx 30) FS1176 (Torx 40) FS1176 (Torx 40) Резцовые вставки B 593
|
