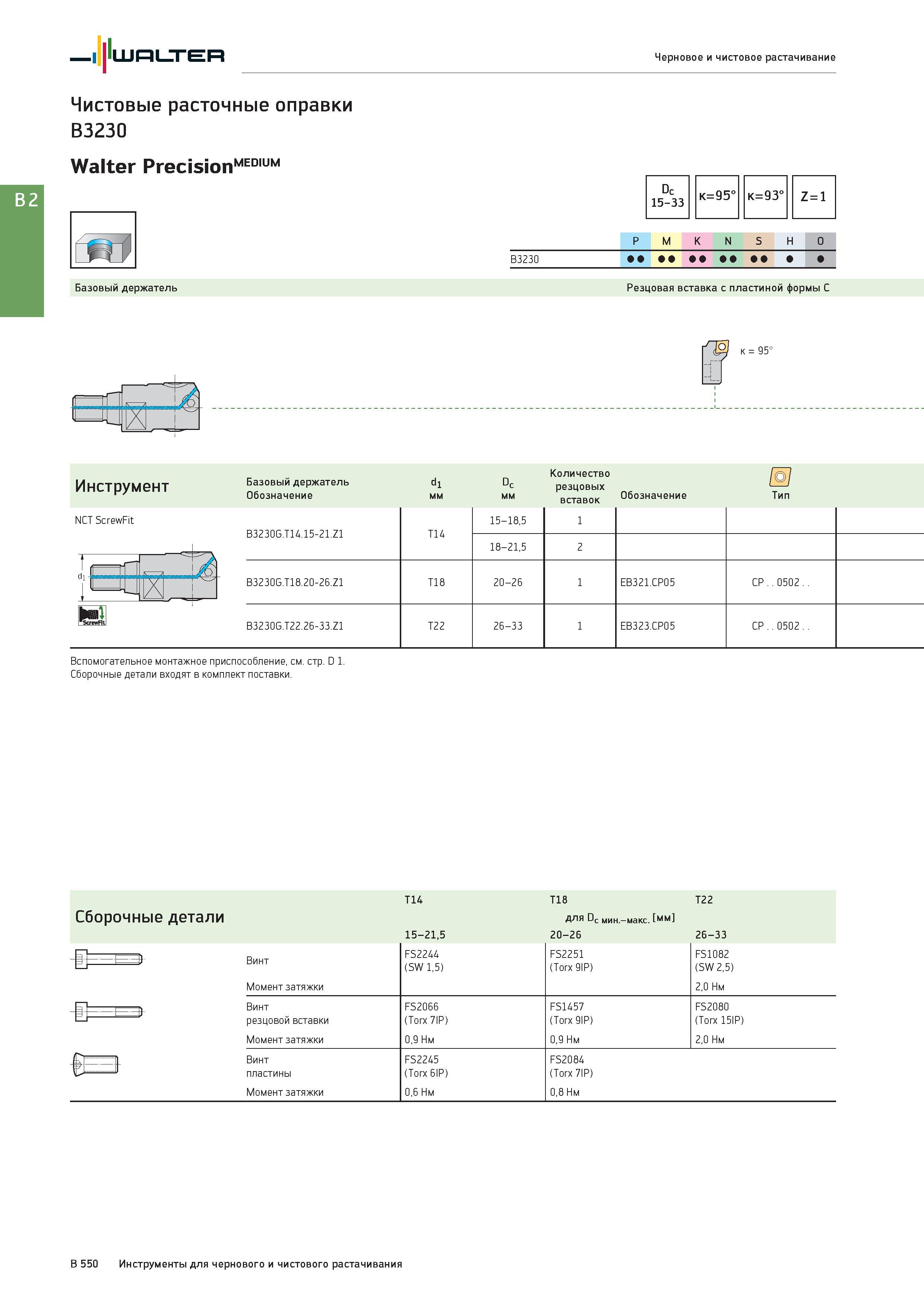

Walter Черновое и чистовое растачивание Чистовые расточные оправки B3230 Walter PrecisionMEDIUM Базовый держатель Dc 15-33 к=95° к=93° Z = 1 P M K N S H O Группы обрабатываемых материалов по ISO Резцовая вставка с пластиной формы C к = 95° Инструмент NCT ScrewFit а N Базовый держатель Обозначение d1 мм Количество резцовых вставок Обозначение Тип B3230G.T14.15-21.Z1 T14 15-18,5 1 18-21,5 2 B3230G.T18.20-26.Z1 T18 20-26 1 EB321.CP05 CP . . 0502 . . B3230G.T22.26-33.Z1 T22 26-33 1 EB323.CP05 CP . . 0502 . . Вспомогательное монтажное приспособление, см. стр. D 1. Сборочные детали входят в комплект поставки. D с мм T14 T18 T22 Сборочные детали для Dc мин.-макс. мм 15-21,5 20-26 26-33 Винт Момент затяжки FS2244 (SW 1,5) FS2251 (Torx 9IP) FS1082 (SW 2,5) 2,0 Нм Винт FS2066 FS1457 FS2080 резцовой вставки (Torx 7IP) (Torx 9IP) (Torx 15IP) Момент затяжки 0,9 Нм 0,9 Нм 2,0 Нм Винт FS2245 FS2084 пластины (Torx 6IP) (Torx 7IP) Момент затяжки 0,6 Нм 0,8 Нм B 550 Инструменты для чернового и чистового растачивания
