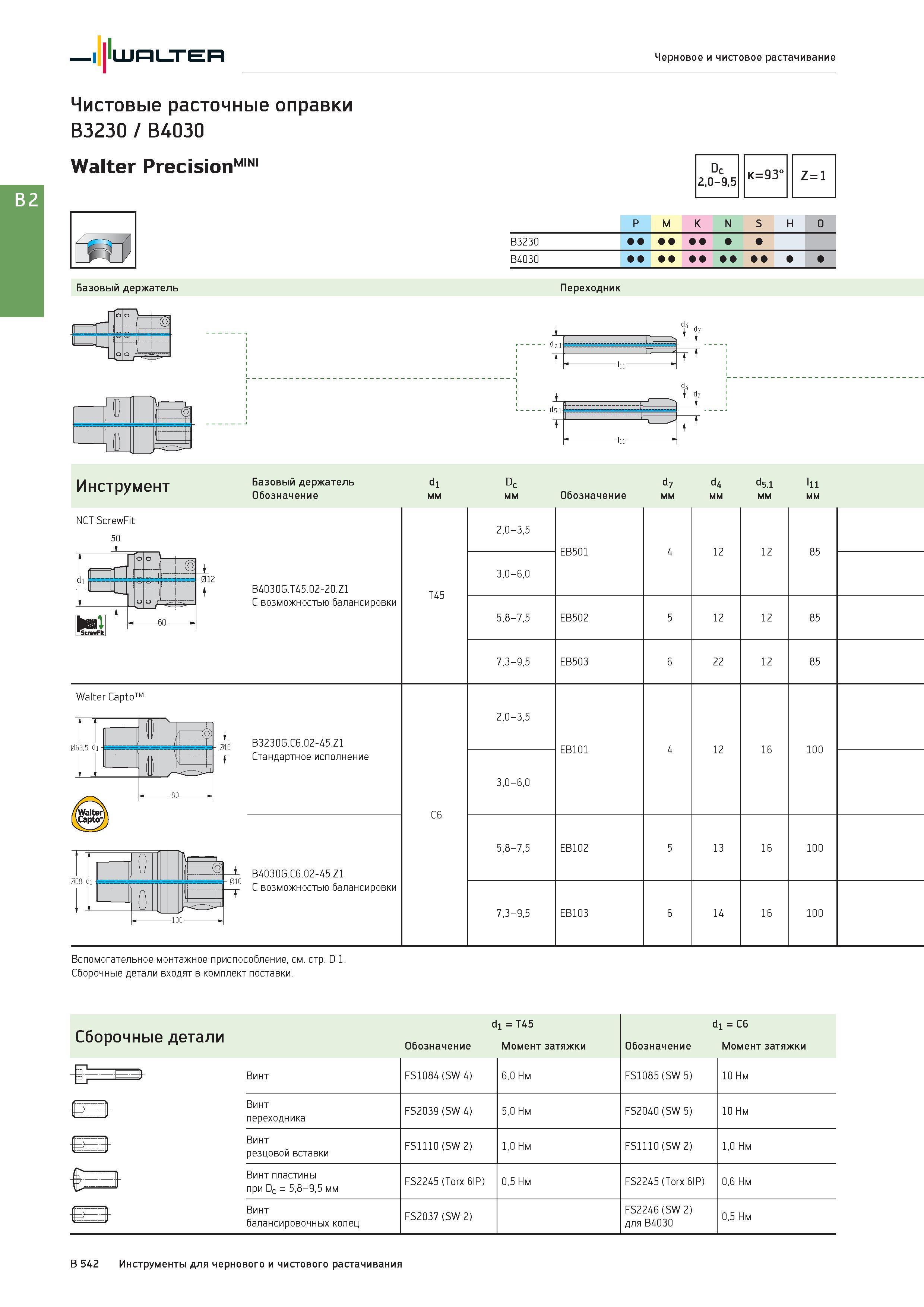

Walter Черновое и чистовое растачивание Чистовые расточные оправки B3230 / B4030 Walter Precision MINI 1 1 и 1 1 Dc 2,0-9,5 к=93° Z = 1 P M K N S H O Группы обрабатываемых материалов по ISO B3230 B4030 Переходник Инструмент NCT ScrewFit Базовый держатель Обозначение B4030G.T45.02-20.Z1 С возможностью балансировки d1 мм T45 2,0-3,5 Обозначение EB501 3,0-6,0 5,8-7,5 7,3-9,5 d7 мм EB502 EB503 d4 мм 12 12 22 d5.1 мм 12 12 12 '11 мм 85 85 85 Walter Capto 2,0-3,5 i - 016 T B3230G.C6.02-45.Z1 Стандартное исполнение EB101 3,0-6,0 C6 5,8-7,5 EB102 B4030G.C6.02-45.Z1 - 016 С возможностью балансировки 7,3-9,5 EB103 12 16 13 16 14 16 100 100 100 D c мм 4 5 6 4 5 068 d 6 10C Вспомогательное монтажное приспособление, см. стр. D 1. Сборочные детали входят в комплект поставки. Сборочные детали ИЗ в в d1 = T45 d 6 C = Обозначение Момент затяжки Обозначение Момент затяжки Винт FS1084 (SW 4) 6,0 Нм FS1085 (SW 5) 10 Нм Винт переходника FS2039 (SW 4) 5,0 Нм FS2040 (SW 5) 10 Нм Винт резцовой вставки FS1110 (SW 2) 1,0 Нм FS1110 (SW 2) 1,0 Нм Винт пластины при Dc = 5,8-9,5 мм FS2245 (Torx 6IP) 0,5 Нм FS2245 (Torx 6IP) 0,6 Нм Винт балансировочных колец FS2037 (SW 2) FS2246 (SW 2) для B4030 0,5 Нм B 542 Инструменты для чернового и чистового растачивания
