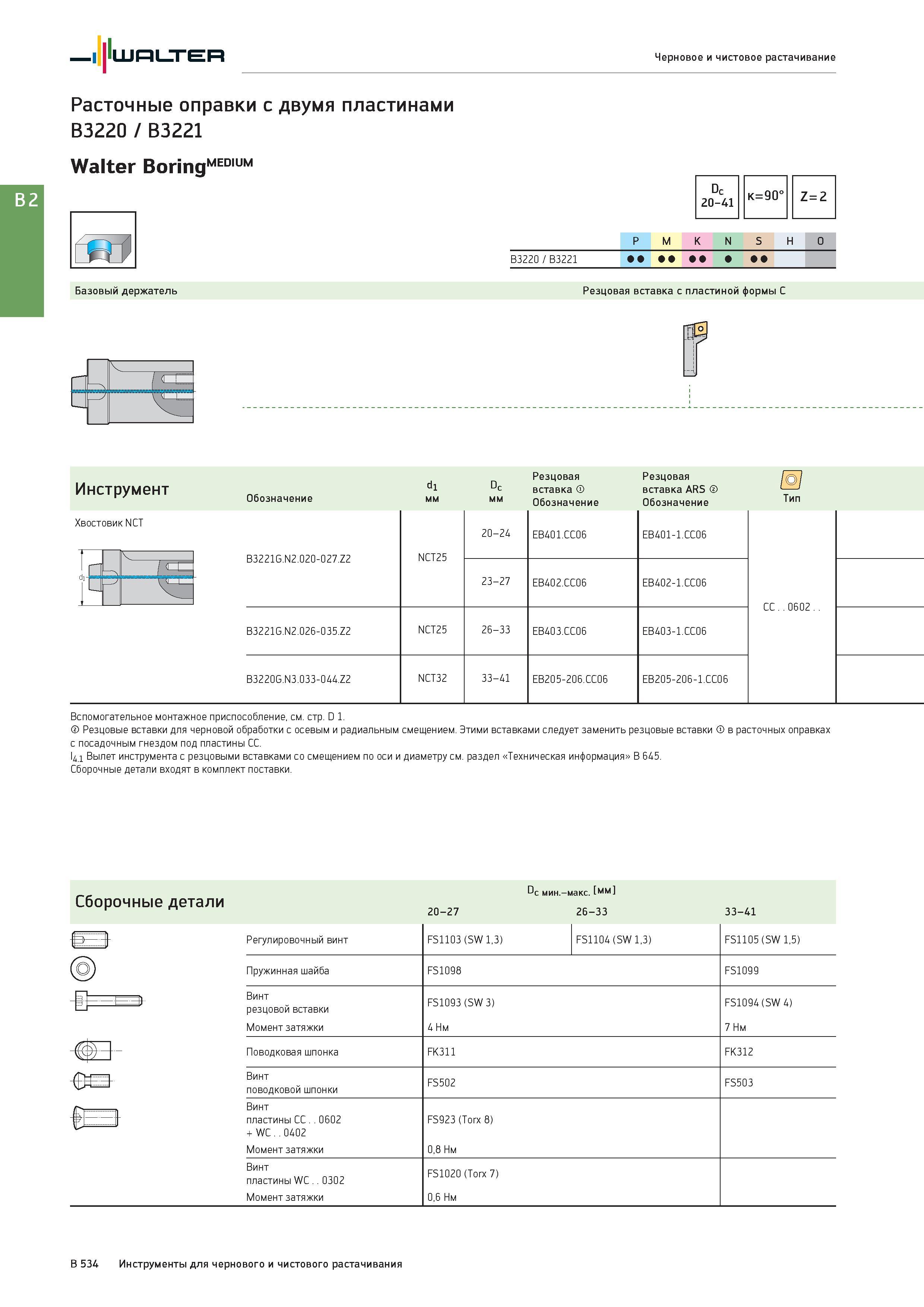

Walter Черновое и чистовое растачивание Расточные оправки с двумя пластинами B3220 / B3221 Walter Boring MEDIUM Базовый держатель Dc 20-41 к=90° Z=2 P M K N S H O Группы обрабатываемых материалов по ISO B3220 / B3221 Резцовая вставка с пластиной формы C Инструмент Хвостовик NCT t V N 1 L У -ГСЕ Обозначение dl мм Dc мм Резцовая вставка Обозначение Резцовая вставка ARS Обозначение Тип B3221G.N2.020-027.Z2 NCT25 20-24 EB401.CC06 EB401-1.CC06 23-27 EB402.CC06 EB402-1.CC06 CC . . 0602 . B3221G.N2.026-035.Z2 NCT25 26-33 EB403.CC06 EB403-1.CC06 B3220G.N3.033-044.Z2 NCT32 33-41 EB205-206.CC06 EB205-206-1.CC06 Вспомогательное монтажное приспособление, см. стр. D 1. Резцовые вставки для черновой обработки с осевым и радиальным смещением. Этими вставками следует заменить резцовые вставки в расточных оправках с посадочным гнездом под пластины CC. I4.1 Вылет инструмента с резцовыми вставками со смещением по оси и диаметру см. раздел Техническая информация B 645. Сборочные детали входят в комплект поставки. Сборочные детали В Jc мин.-макс. мм 20-27 26-33 33-41 Регулировочный винт FS1103 (SW 1,3) FS1104 (SW 1,3) FS1105 (SW 1,5) Пружинная шайба FS1098 FS1099 Винт резцовой вставки Момент затяжки FS1093 (SW 3) 4 Нм FS1094 (SW 4) 7 Нм Поводковая шпонка FK311 FK312 Винт поводковой шпонки FS502 FS503 Винт пластины CC . . 0602 + WC . . 0402 Момент затяжки FS923 (Torx 8) 0,8 Нм Винт пластины WC . . 0302 Момент затяжки FS1020 (Torx 7) 0,6 Нм B 534 Инструменты для чернового и чистового растачивания
