1004 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.B490

Каталог WALTER 2017 Инструмент и оснастка Стр. B490 1004 Lab2u

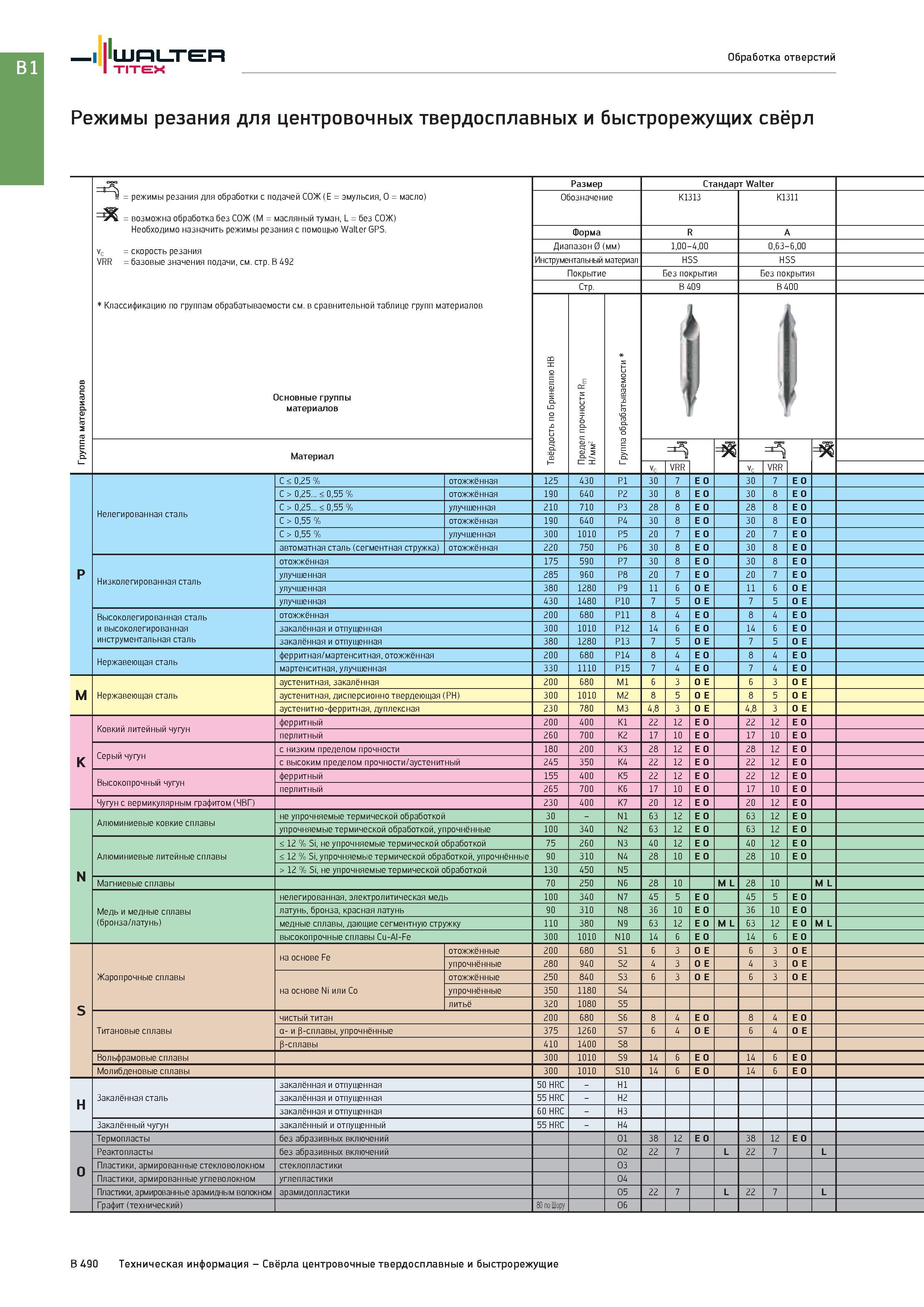

I I ШРЬТЕП Titex Обработка отверстий Режимы резания для центровочных твердосплавных и быстрорежущих свёрл Группа материалов - 5 дачей СОЖ (E = эмульсия, O = масло) масляный туман, L = без СОЖ) Размер Стандарт Walter и = режимы резания для обработки с пс = РЕ Возможна обработка без СОЖ (M = Обозначение K1313 K1311 Необходимо назначить режимы резания с помощью Walter GPS. vc = скорость резания VRR = базовые значения подачи, см. стр. B 492 Классификацию по группам обрабатываемости см. в сравнительной таблице групп материалов Основные группы материалов Форма R A Диапазон 0(мм) 1,00-4,00 0,63-6,00 Инструментальный материал HSS HSS Покрытие Без покрытия Без покрытия Стр. B 409 B 400 Твёрдость по Бринеллю HB Е СС О о л "2 2 ср 2 с i Группа обрабатываемости 1 1 1 Материал = 3 = 3 Vc VRR Vc VRR р Нелегированная сталь C < 0,25 % отожжённая 125 430 P1 30 7 E O 30 E O C > 0,25... < 0,55 % отожжённая 190 640 P2 30 8 E O 30 8 E O C > 0,25... < 0,55 % улучшенная 210 710 P3 28 8 E O 28 8 E O C > 0,55 % отожжённая 190 640 P4 30 8 E O 30 8 E O C > 0,55 % улучшенная 300 1010 P5 20 7 E O 20 E O автоматная сталь (сегментная стружка) отожжённая 220 750 P6 30 8 E O 30 8 E O Низколегированная сталь отожжённая 175 590 P7 30 8 E O 30 8 E O улучшенная 285 960 P8 20 7 E O 20 E O улучшенная 380 1280 P9 11 6 O E 11 O E улучшенная 430 1480 P10 5 O E 5 O E Высоколегированная сталь и высоколегированная инструментальная сталь отожжённая 200 680 P11 8 4 E O 8 4 E O закалённая и отпущенная 300 1010 P12 14 6 E O 14 E O закалённая и отпущенная 380 1280 P13 5 O E 5 O E Нержавеющая сталь ферритная/мартенситная, отожжённая 200 680 P14 8 4 E O 8 4 E O мартенситная, улучшенная 330 1110 P15 4 E O 4 E O M Нержавеющая сталь аустенитная, закалённая 200 680 M1 3 O E 3 O E аустенитная, дисперсионно твердеющая (PH) 300 1010 M2 8 5 O E 8 5 O E аустенитно-ферритная, дуплексная 230 780 M3 4,8 3 O E 4,8 3 O E K Ковкий литейный чугун ферритный 200 400 K1 22 12 E O 22 12 E O перлитный 260 700 K2 17 10 E O 17 10 E O Серый чугун с низким пределом прочности 180 200 K3 28 12 E O 28 12 E O с высоким пределом прочности/аустенитный 245 350 K4 22 12 E O 22 12 E O Высокопрочный чугун ферритный 155 400 K5 22 12 E O 22 12 E O перлитный 265 700 K6 17 10 E O 17 10 E O Чугун с вермикулярным графитом (ЧВГ) 230 400 K7 20 12 E O 20 12 E O N Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 - N1 63 12 E O 63 12 E O упрочняемые термической обработкой, упрочнённые 100 340 N2 63 12 E O 63 12 E O Алюминиевые литейные сплавы < 12 % Si, не упрочняемые термической обработкой 75 260 N3 40 12 E O 40 12 E O < 12 % Si, упрочняемые термической обработкой, упрочнённые 90 310 N4 28 10 E O 28 10 E O > 12 % Si, не упрочняемые термической обработкой 130 450 N5 Магниевые сплавы 70 250 N6 28 10 M L 28 10 M L Медь и медные сплавы (бронза/латунь) нелегированная,электролитическая медь 100 340 N7 45 5 E O 45 5 E O латунь, бронза, красная латунь 90 310 N8 36 10 E O 36 10 E O медные сплавы, дающие сегментную стружку 110 380 N9 63 12 E O M L 63 12 E O M L высокопрочные сплавы Cu-Al-Fe 300 1010 N10 14 6 E O 14 E O S Жаропрочные сплавы на основе Fe отожжённые 200 680 S1 3 O E 3 O E упрочнённые 280 940 S2 4 3 O E 4 3 O E на основе Ni или Co отожжённые 250 840 S3 3 O E 3 O E упрочнённые 350 1180 S4 литьё 320 1080 S5 Титановые сплавы чистый титан 200 680 S6 8 4 E O 8 4 E O а- и в-сплавы, упрочнённые 375 1260 S7 4 O E 4 O E Р-сплавы 410 1400 S8 Вольфрамовые сплавы 300 1010 S9 14 6 E O 14 E O Молибденовые сплавы 300 1010 S10 14 6 E O 14 E O H Закалённая сталь закалённая и отпущенная 50 HRC - H1 закалённая и отпущенная 55 HRC - H2 закалённая и отпущенная 60 HRC - H3 Закалённый чугун закалённый и отпущенный 55 HRC - H4 O Термопласты без абразивных включений O1 38 12 E O 38 12 E O Реактопласты без абразивных включений O2 22 7 L 22 L Пластики, армированные стекловолокном стеклопластики O3 Пластики, армированные углеволокном углепластики O4 Пластики, армированные арамидным волокном арамидопластики O5 22 7 L 22 L Графит (технический) 80 по Шору O6 B 490 Техническая информация - Свёрла центровочные твердосплавные и быстрорежущие
