960 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.B446

Каталог WALTER 2017 Инструмент и оснастка Стр. B446 0960 Lab2u

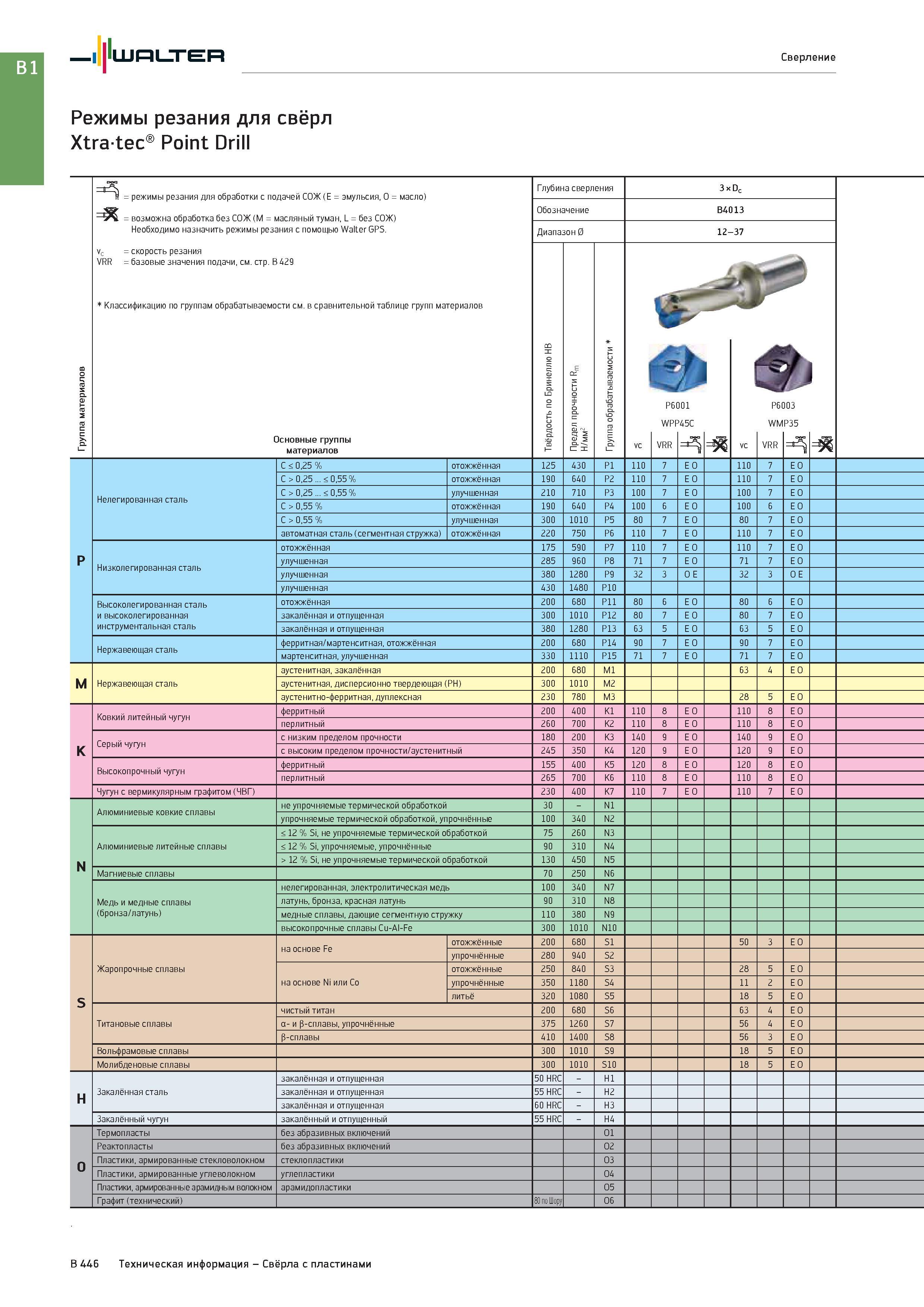

Walter Сверление Режимы резания для свёрл Xtratec Point Drill = режимы резания для обработки с подачей СОЖ (E = эмульсия, O = масло) Возможна обработка без СОЖ (M = масляный туман, L = без СОЖ) Необходимо назначить режимы резания с помощью Walter GPS. Vc = скорость резания VRR = базовые значения подачи, см. стр. B 429 Классификацию по группам обрабатываемости см. в сравнительной таблице групп материалов Основные группы материалов Глубина сверления Диапазон 0 3 х Dc = 3 Нелегированная сталь C > 0,25 ... < 0,55 % C > 0,25 ... < 0,55 % C > 0,55 % автоматная сталь (сегментная стружка) отожжённая отожжённая отожжённая отожжённая улучшенная отожжённая Низколегированная сталь Высоколегированная сталь и высоколегированная инструментальная сталь отожжённая закалённая и отпущенная закалённая и отпущенная Нержавеющая сталь ферритная/мартенситная, отожжённая мартенситная, улучшенная аустенитная, закалённая м Нержавеющая сталь аустенитная, дисперсионно твердеющая (PH) аустенитно-ферритная, дуплексная Ковкий литейный чугун ферритный Серый чугун с низким пределом прочности с высоким пределом прочности/аустенитный Высокопрочный чугун ферритный Чугун с вермикулярным графитом (ЧВГ) Алюминиевые ковкие сплавы не упрочняемые термической обработкой упрочняемые термической обработкой, упрочнённые < 12 % Si, не упрочняемые термической обработкой Алюминиевые литейные сплавы < 12 % Si, упрочняемые, упрочнённые > 12 % Si, не упрочняемые термической обработкой Магниевые сплавы нелегированная,электролитическая медь Медь и медные сплавы (бронза/латунь) латунь, бронза, красная латунь медные сплавы, дающие сегментную стружку высокопрочные сплавы Cu-Al-Fe Жаропрочные сплавы на основе Ni или Co отожжённые отожжённые чистый титан Титановые сплавы а- и р-сплавы, упрочнённые в-сплавы Вольфрамовые сплавы Молибденовые сплавы закалённая и отпущенная Закалённая сталь закалённая и отпущенная закалённая и отпущенная Закалённый чугун закалённый и отпущенный Термопласты без абразивных включений Реактопласты без абразивных включений Пластики, армированные стекловолокном стеклопластики Пластики, армированные углеволокном Пластики, армированные арамидным волокном арамидопластики Графит (технический) 80 по Шору Обозначение B4013 P6001 P600J WPP45C WMP35 VRR VRR vc C < 0,25 % 125 430 P1 110 E O 110 E O 190 640 P2 110 E O 110 E O 210 710 P3 100 E O 100 E O улучшенная C > 0,55 % 190 640 P4 100 E O 100 E O 300 1010 P5 80 E O E O 220 750 P6 110 E O 110 E O 175 590 P7 110 E O 110 E O P 285 960 P8 71 E O E O улучшенная 380 1280 P9 32 3 O E 3 O E улучшенная 430 1480 P10 улучшенная 200 680 P11 80 E O E O 300 1010 P12 80 E O E O 380 1280 P13 63 5 E O 5 E O 200 680 P14 90 E O E O 330 1110 P15 71 E O E O 200 680 M1 63 4 E O 300 1010 M2 230 780 M3 28 5 E O 200 400 K1 110 8 E O 110 8 E O 260 700 K2 110 8 E O 110 8 E O перлитный 180 200 K3 140 E O 140 E O K 245 350 K4 120 E O 120 E O 155 400 K5 120 8 E O 120 8 E O 265 700 K6 110 8 E O 110 8 E O перлитный 230 400 K7 110 E O 110 E O 30 100 340 N2 75 260 N3 90 310 N4 130 450 N5 N 70 250 N6 100 340 N7 90 310 N8 110 380 N9 300 1010 N10 200 680 S1 50 3 E O на основе Fe 280 940 S2 упрочнённые 250 840 S3 28 5 E O 350 1180 S4 11 2 E O упрочнённые 320 1080 S5 18 5 E O S 200 680 S6 63 4 E O 375 1260 S7 56 4 E O 410 1400 S8 56 3 E O 300 1010 S9 18 5 E O 300 1010 S10 18 5 E O 50 HRC 55 HRC H 60 HRC 55 HRC O1 O2 O3 O O4 углепластики O5 O6 B 446 Техническая информация - Свёрла с пластинами
