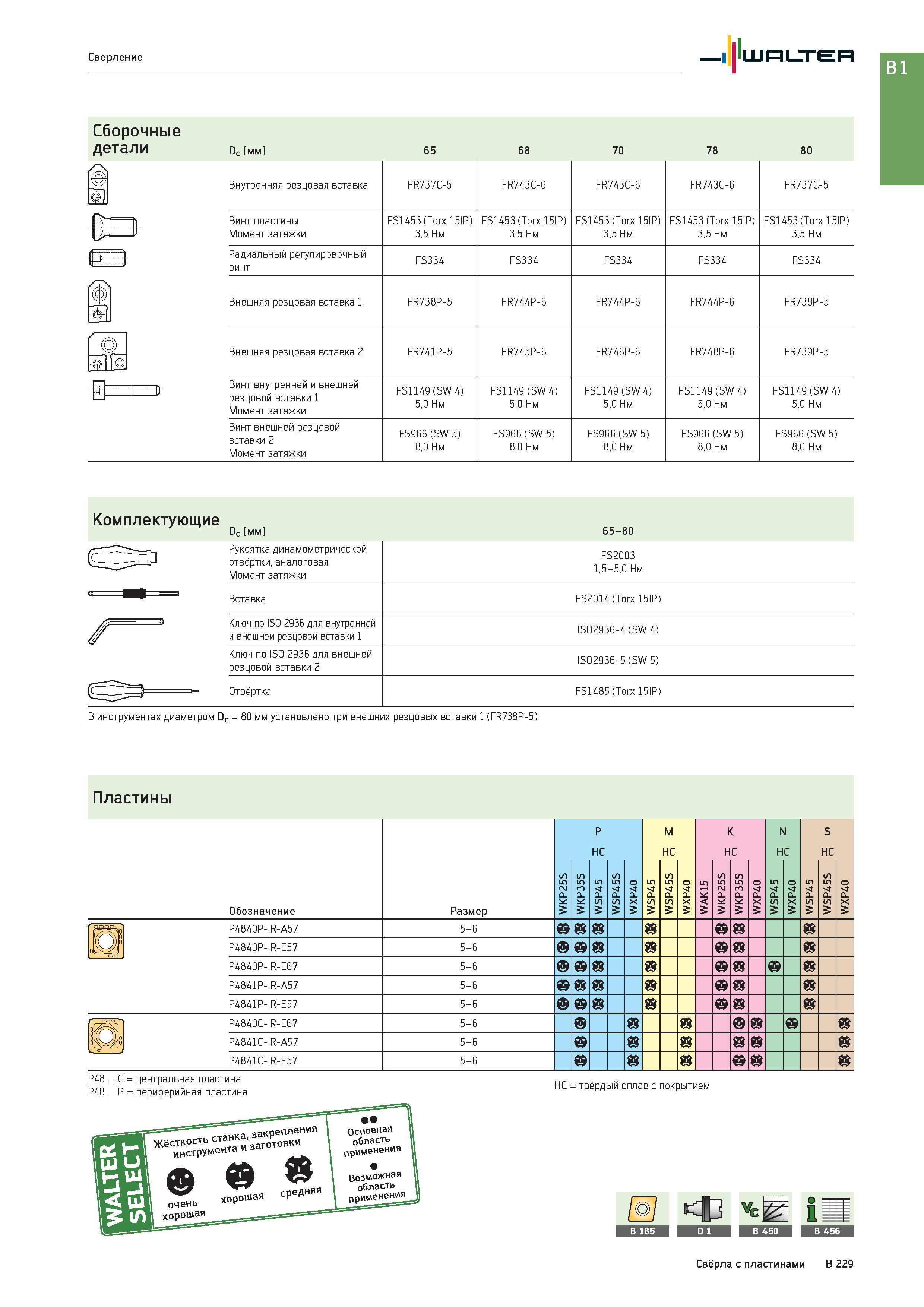

743 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.B229

Каталог WALTER 2017 Инструмент и оснастка Стр. B229 0743 Lab2u

Сверление Walter Сборочные детали /CN в Dc мм 65 68 70 78 80 Внутренняя резцовая вставка FR737C-5 FR743C-6 FR743C-6 FR743C-6 FR737C-5 Винт пластины Момент затяжки FS1453 (Torx 15IP) 3,5 Нм FS1453 (Torx 15IP) 3,5 Нм FS1453 (Torx 15IP) 3,5 Нм FS1453 (Torx 15IP) 3,5 Нм FS1453 (Torx 15IP) 3,5 Нм Радиальный регулировочный винт FS334 FS334 FS334 FS334 FS334 Внешняя резцовая вставка 1 FR738P-5 FR744P-6 FR744P-6 FR744P-6 FR738P-5 Внешняя резцовая вставка 2 FR741P-5 FR745P-6 FR746P-6 FR748P-6 FR739P-5 Винт внутренней и внешней резцовой вставки 1 Момент затяжки FS1149 (SW 4) 5,0 Нм FS1149 (SW 4) 5,0 Нм FS1149 (SW 4) 5,0 Нм FS1149 (SW 4) 5,0 Нм FS1149 (SW 4) 5,0 Нм Винт внешней резцовой вставки 2 Момент затяжки FS966 (SW 5) 8,0 Нм FS966 (SW 5) 8,0 Нм FS966 (SW 5) 8,0 Нм FS966 (SW 5) 8,0 Нм FS966 (SW 5) 8,0 Нм Комплектующие Dc мм 65-80 Рукоятка динамометрической отвёртки, аналоговая Момент затяжки FS2003 1,5-5,0 Нм Вставка FS2014 (Torx 15IP) Ключ по ISO 2936 для внутренней и внешней резцовой вставки 1 ISO2936-4 (SW 4) Ключ по ISO 2936 для внешней резцовой вставки 2 ISO2936-5 (SW 5) Отвёртка FS1485 (Torx 15IP) В инструментах диаметром Dc = 80 мм установлено три внешних резцовых вставки 1 (FR738P-5) Пластины Обозначение Размер WKP25S WKP35S P HC 5 P S S 5 P S 5 О P X 5 P S M HC S 5 P S 5 о P X 5 1-H < 5 K H S 5 f>J P K WKP35S n о P X H 5 P S WXP40 n 5 P S S HC S 5 P S 5 0 P X о P4840P-.R-A57 5-6 b с P4840P-.R-E57 5-6 a P4840P-.R-E67 5-6 P4841P-.R-A57 5-6 b с c P4841P-.R-E57 5-6 a ю. P4840C-.R-E67 5-6 a P4841C-.R-A57 5-6 P4841C-.R-E57 5-6 P48 . . C = центральная пластина P48 . . P = периферийная пластина HC твёрдый сплав с покрытием гтанка закрепления Жёсткость ста отовки инструмента и за & хорошая средняя очень хорошая Основная область применения Возможная область применения Свёрла с пластинами B 229
