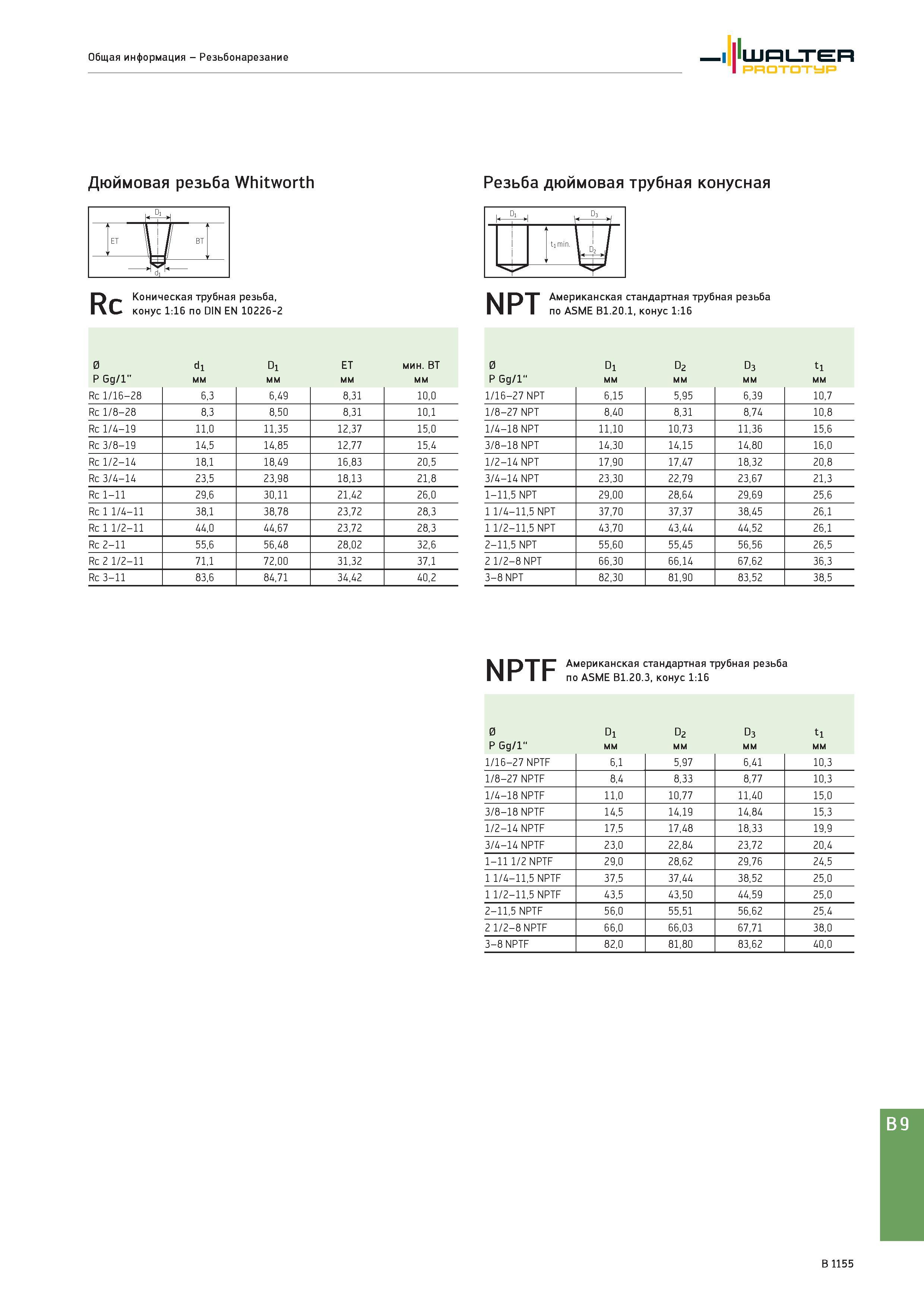

Общая информация - Резьбонарезание Walter Prototyp Дюймовая резьба Whitworth Резьба дюймовая трубная конусная О Коническая трубная резьба, Ь ПТ Американская стандартная трубная резьба IRC конус 1:16 по DIN EN 10226-2 NPI по ASME B1.20.1, конус 1:16 0 d1 D1 ET мин. BT 0 D1 D2 D3 t1 P Gg/1" мм P Gg/1" мм Rc 1/16-28 6,3 6,49 8,31 10,0 1/16-27 NPT 6,15 5,95 6,39 10,7 Rc 1/8-28 8,3 8,50 8,31 10,1 1/8-27 NPT 8,40 8,31 8,74 10,8 Rc 1/4-19 11,0 11,35 12,37 15,0 1/4-18 NPT 11,10 10,73 11,36 15,6 Rc 3/8-19 14,5 14,85 12,77 15,4 3/8-18 NPT 14,30 14,15 14,80 16,0 Rc 1/2-14 18,1 18,49 16,83 20,5 1/2-14 NPT 17,90 17,47 18,32 20,8 Rc 3/4-14 23,5 23,98 18,13 21,8 3/4-14 NPT 23,30 22,79 23,67 21,3 Rc 1-11 29,6 30,11 21,42 26,0 1-11,5 NPT 29,00 28,64 29,69 25,6 Rc 1 1/4-11 38,1 38,78 23,72 28,3 1 1/4-11,5 NPT 37,70 37,37 38,45 26,1 Rc 1 1/2-11 44,0 44,67 23,72 28,3 1 1/2-11,5 NPT 43,70 43,44 44,52 26,1 Rc 2-11 55,6 56,48 28,02 32,6 2-11,5 NPT 55,60 55,45 56,56 26,5 Rc 2 1/2-11 71,1 72,00 31,32 37,1 2 1/2-8 NPT 66,30 66,14 67,62 36,3 Rc 3-11 83,6 84,71 34,42 40,2 3-8 NPT 82,30 81,90 83,52 38,5 NPTF Американская стандартная трубная резьба по ASME B1.20.3, конус 1:16 0 D1 D2 D3 t1 P Gg/1" мм 1/16-27 NPTF 6,1 5,97 6,41 10,3 1/8-27 NPTF 8,4 8,33 8,77 10,3 1/4-18 NPTF 11,0 10,77 11,40 15,0 3/8-18 NPTF 14,5 14,19 14,84 15,3 1/2-14 NPTF 17,5 17,48 18,33 19,9 3/4-14 NPTF 23,0 22,84 23,72 20,4 1-11 1/2 NPTF 29,0 28,62 29,76 24,5 1 1/4-11,5 NPTF 37,5 37,44 38,52 25,0 1 1/2-11,5 NPTF 43,5 43,50 44,59 25,0 2-11,5 NPTF 56,0 55,51 56,62 25,4 2 1/2-8 NPTF 66,0 66,03 67,71 38,0 3-8 NPTF 82,0 81,80 83,62 40,0 B 9 B 1155
