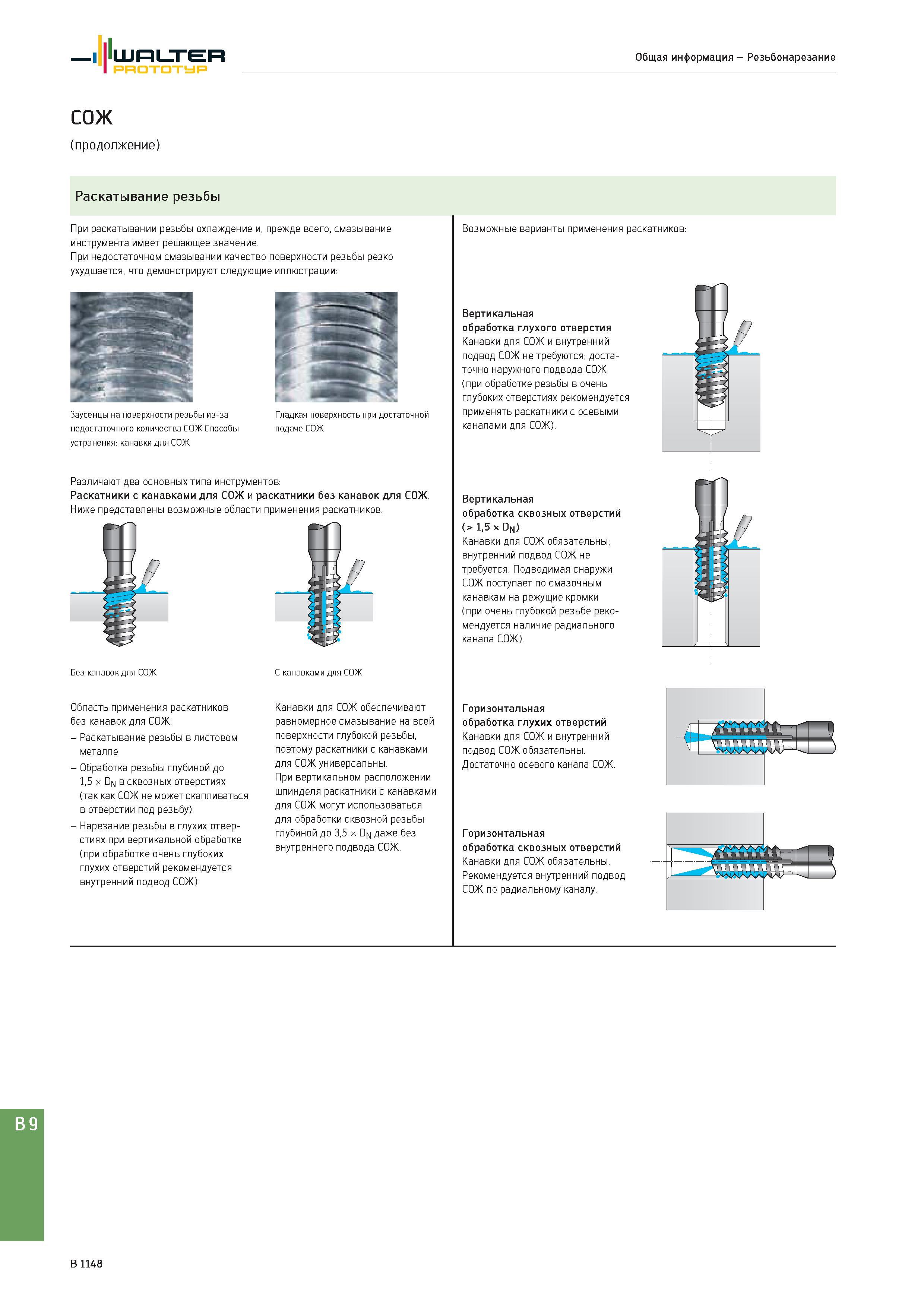

Walter Prototyp Общая информация - Резьбонарезание СОЖ Раскатывание резьбы При раскатывании резьбы охлаждение и, прежде всего, смазывание инструмента имеет решающее значение. При недостаточном смазывании качество поверхности резьбы резко ухудшается, что демонстрируют следующие иллюстрации: Заусенцы на поверхности резьбы из-за недостаточного количества СОЖ Способы устранения: канавки для СОЖ Гладкая поверхность при достаточной подаче СОЖ Различают два основных типа инструментов: Раскатники с канавками для СОЖ и раскатники без канавок для СОЖ. Ниже представлены возможные области применения раскатников. Без канавок для СОЖ Область применения раскатников без канавок для СОЖ: - Раскатывание резьбы в листовом металле - Обработка резьбы глубиной до 1,5 х Dn в сквозных отверстиях (так как СОЖ не может скапливаться в отверстии под резьбу) - Нарезание резьбы в глухих отверстиях при вертикальной обработке (при обработке очень глубоких глухих отверстий рекомендуется внутренний подвод СОЖ) С канавками для СОЖ Канавки для СОЖ обеспечивают равномерное смазывание на всей поверхности глубокой резьбы, поэтому раскатники с канавками для СОЖ универсальны. При вертикальном расположении шпинделя раскатники с канавками для СОЖ могут использоваться для обработки сквозной резьбы глубиной до 3,5 х Dn даже без внутреннего подвода СОЖ. Возможные варианты применения раскатников: Вертикальная обработка глухого отверстия Канавки для СОЖ и внутренний подвод СОЖ не требуются; достаточно наружного подвода СОЖ (при обработке резьбы в очень глубоких отверстиях рекомендуется применять раскатники с осевыми каналами для СОЖ). Вертикальная обработка сквозных отверстий (> 1,5 х Dn) Канавки для СОЖ обязательны; внутренний подвод СОЖ не требуется. Подводимая снаружи СОЖ поступает по смазочным канавкам на режущие кромки (при очень глубокой резьбе рекомендуется наличие радиального канала СОЖ). Горизонтальная обработка глухих отверстий Канавки для СОЖ и внутренний подвод СОЖ обязательны. Достаточно осевого канала СОЖ. Горизонтальная обработка сквозных отверстий Канавки для СОЖ обязательны. Рекомендуется внутренний подвод СОЖ по радиальному каналу. B 1148
