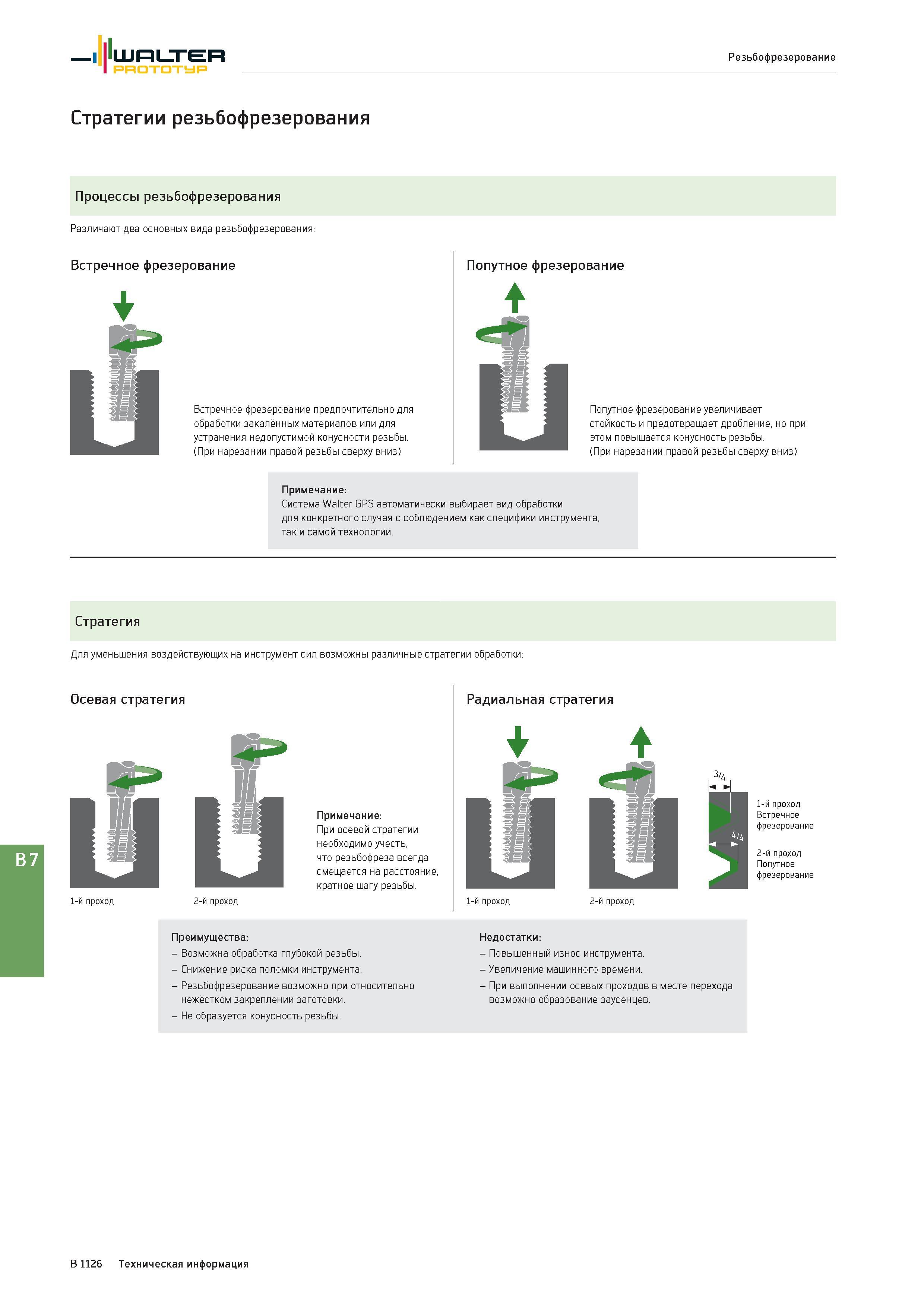

Walter Резьбофрезерование Prototyp Стратегии резьбофрезерования Процессы резьбофрезерования Различают два основных вида резьбофрезерования: Встречное фрезерование Встречное фрезерование предпочтительно для обработки закалённых материалов или для устранения недопустимой конусности резьбы. (При нарезании правой резьбы сверху вниз) Попутное фрезерование Попутное фрезерование увеличивает стойкость и предотвращает дробление, но при этом повышается конусность резьбы. (При нарезании правой резьбы сверху вниз) Примечание: Система Walter GPS автоматически выбирает вид обработки для конкретного случая с соблюдением как специфики инструмента, так и самой технологии. Стратегия Для уменьшения воздействующих на инструмент сил возможны различные стратегии обработки: Осевая стратегия Примечание: При осевой стратегии необходимо учесть, что резьбофреза всегда смещается на расстояние, кратное шагу резьбы. 1-й проход 2-й проход Радиальная стратегия 1-й проход Встречное фрезерование 2-й проход Попутное фрезерование 1-й проход 2-й проход Преимущества: Недостатки: - Возможна обработка глубокой резьбы. - Повышенный износ инструмента. - Снижение риска поломки инструмента. - Увеличение машинного времени. - Резьбофрезерование возможно при относительно - При выполнении осевых проходов в месте перехода нежёстком закреплении заготовки. возможно образование заусенцев. - Не образуется конусность резьбы. B 1126 Техническая информация
