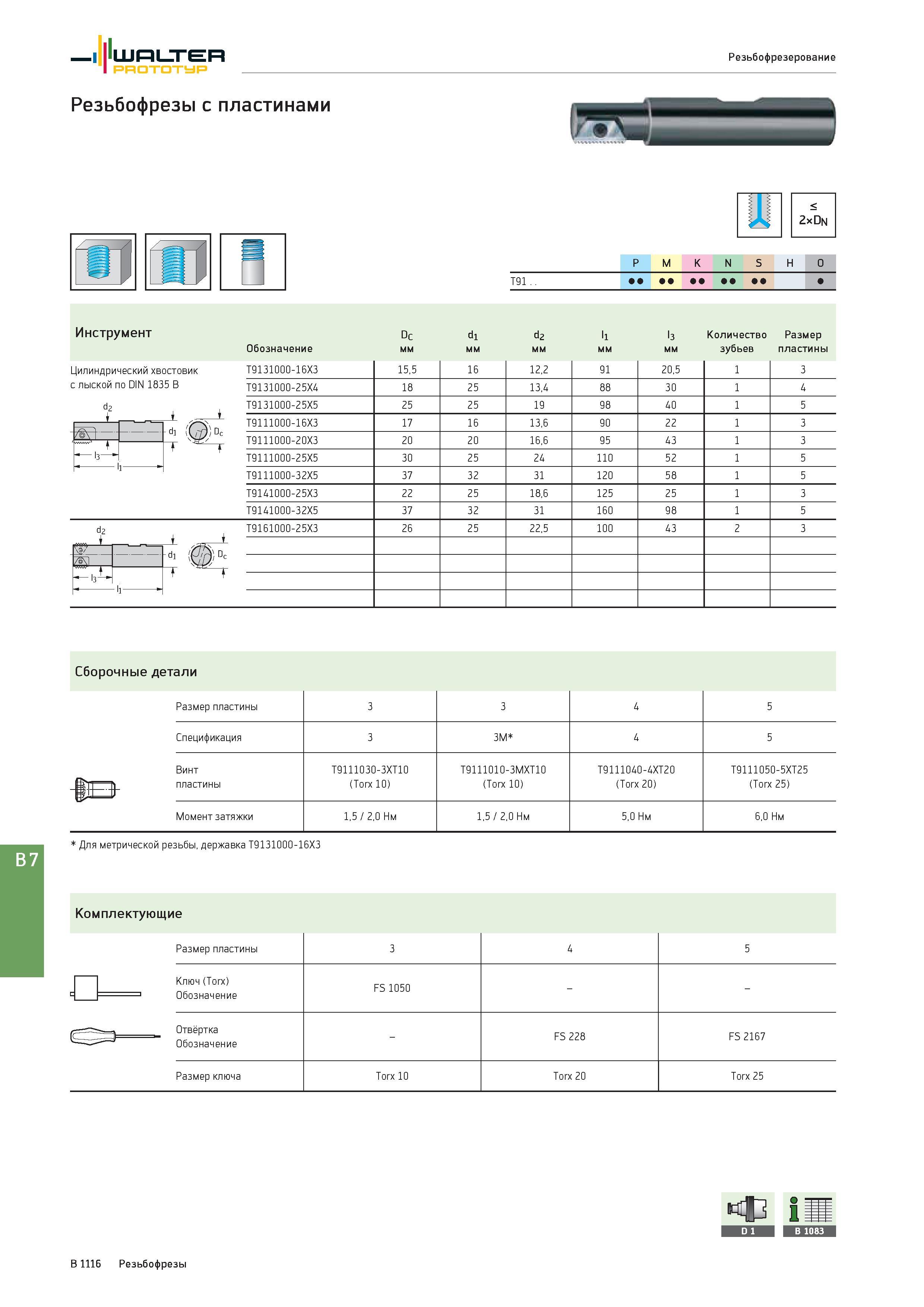

Walter Prototyp Резьбофрезерование Резьбофрезы с пластинами < 2xDn P M K N S H O Группы обрабатываемых материалов по ISO T91 . . Инструмент Dc di d2 li 1з Количество Размер Обозначение мм зубьев пластины Цилиндрический хвостовик с лыской по DIN 1835 B d2 L -Щ: T9131000-16X3 15,5 16 12,2 91 20,5 1 3 T9131000-25X4 18 25 13,4 88 30 1 4 T9131000-25X5 25 25 19 98 40 1 5 T9111000-16X3 17 16 13,6 90 22 1 3 T9111000-20X3 20 20 16,6 95 43 1 3 T9111000-25X5 30 25 24 110 52 1 5 T9111000-32X5 37 32 31 120 58 1 5 T9141000-25X3 22 25 18,6 125 25 1 3 T9141000-32X5 37 32 31 160 98 1 5 T9161000-25X3 26 25 22,5 100 43 2 3 & Сборочные детали Размер пластины 3 3 4 5 Спецификация 3 3M 4 5 Винт T9111030-3XT10 T9111010-3MXT10 T9111040-4XT20 T9111050-5XT25 пластины (Torx 10) (Torx 10) (Torx 20) (Torx 25) Момент затяжки 1,5 / 2,0 Нм 1,5 / 2,0 Нм 5,0 Нм 6,0 Нм Для метрической резьбы, державка T9131000-16X3 Комплектующие Размер пластины 3 4 5 Ключ (Torx) Обозначение FS 1050 Отвёртка Обозначение - FS 228 FS 2167 Размер ключа Torx 10 Torx 20 Torx 25 1 B1116 Резьбофрезы
