1622 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.B1108

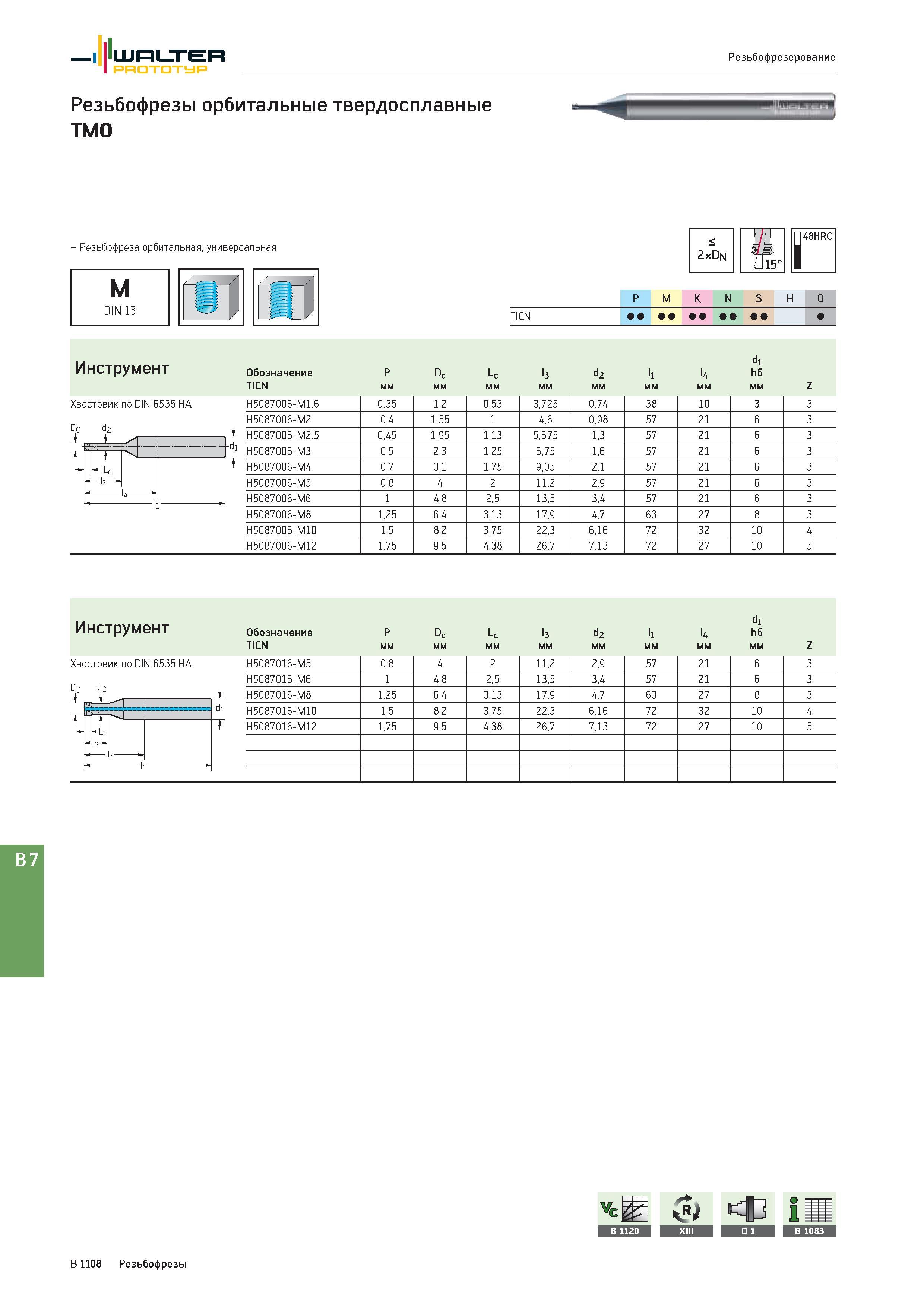

Каталог WALTER 2017 Инструмент и оснастка Стр. B1108 1622 Lab2u
