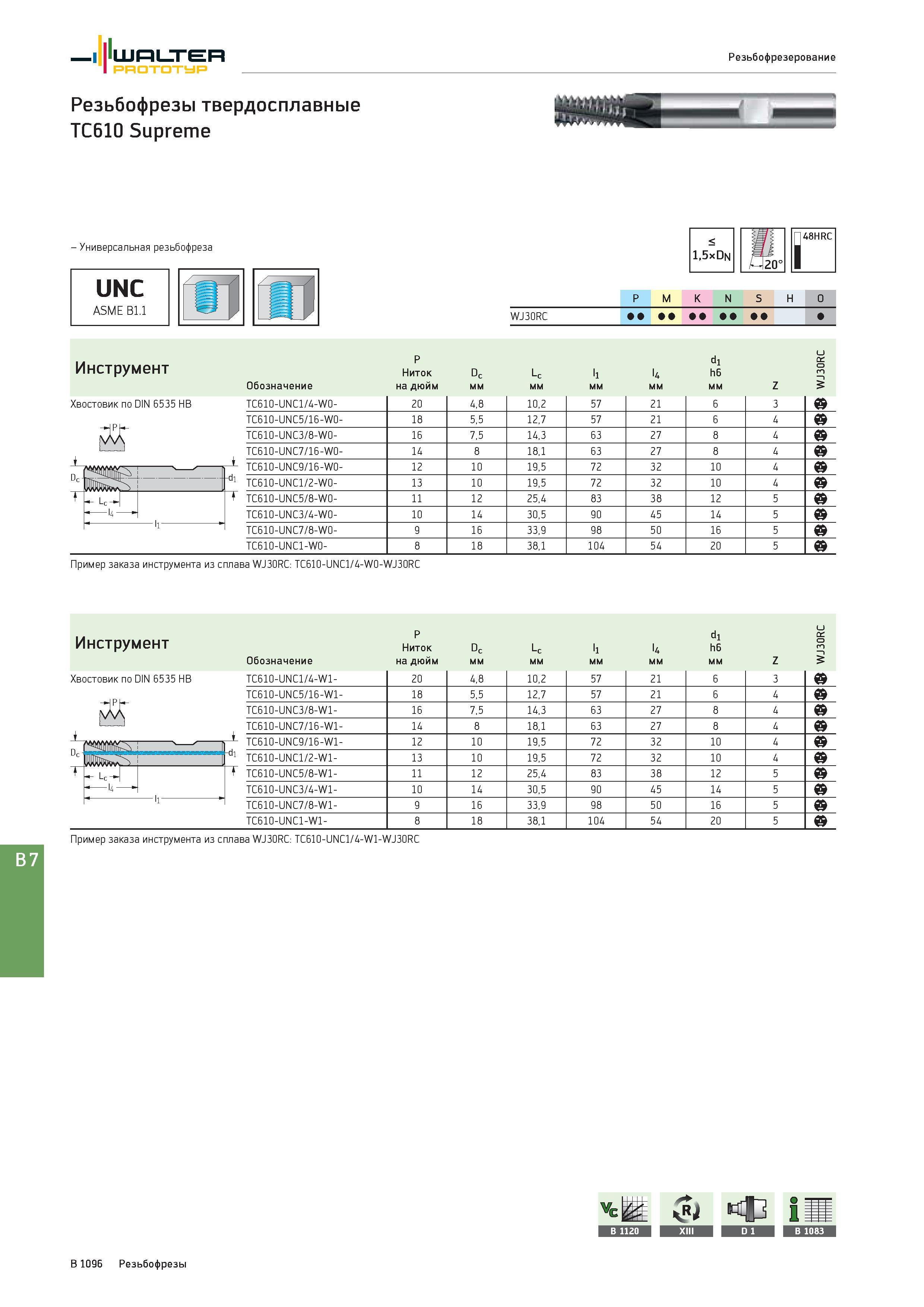

Walter Prototyp Резьбофрезы твердосплавные TC610 Supreme Резьбофрезерование ЖШШ - Универсальная резьбофреза UNC ASME B1.1 < 1,5xDn 48HRC P M K N S H O Группы обрабатываемых материалов по ISO WJ30RC Инструмент Обозначение P Ниток на дюйм Dc мм Lc мм l1 мм l4 мм d1 h6 мм Z и CC 0 m 5 Хвостовик по DIN 6535 HB Цилиндрический типа Weldon TC610-UNC1/4-W0- 20 4,8 10,2 57 21 6 3 b TC610-UNC5/16-W0- 18 5,5 12,7 57 21 6 4 b л TC610-UNC3/8-W0- 16 7,5 14,3 63 27 8 4 b TC610-UNC7/16-W0- 14 8 18,1 63 27 8 4 b TC610-UNC9/16-W0- 12 10 19,5 72 32 10 4 b Uc- -d1 TC610-UNC1/2-W0- 13 10 19,5 72 32 10 4 b Lc t TC610-UNC5/8-W0- 11 12 25,4 83 38 12 5 b 14 TC610-UNC3/4-W0- 10 14 30,5 90 45 14 5 b l1 TC610-UNC7/8-W0- 9 16 33,9 98 50 16 5 b TC610-UNC1-W0- 8 18 38,1 104 54 20 5 b Пример заказа инструмента из сплава WJ30RC: TC610-UNC1/4-W0-WJ30RC Инструмент Обозначение P Ниток на дюйм Dc мм Lc мм l1 мм l4 мм d1 h6 мм Z и CC 0 m 5 Хвостовик по DIN 6535 HB Цилиндрический типа Weldon TC610-UNC1/4-W1- 20 4,8 10,2 57 21 6 3 b TC610-UNC5/16-W1- 18 5,5 12,7 57 21 6 4 b TC610-UNC3/8-W1- 16 7,5 14,3 63 27 8 4 b LLIj TC610-UNC7/16-W1- 14 8 18,1 63 27 8 4 b ' ' TC610-UNC9/16-W1- 12 10 19,5 72 32 10 4 b Uc ijiwJx 1 d1 TC610-UNC1/2-W1- 13 10 19,5 72 32 10 4 b 1 t TC610-UNC5/8-W1- 11 12 25,4 83 38 12 5 b 14 TC610-UNC3/4-W1- 10 14 30,5 90 45 14 5 b l1 - TC610-UNC7/8-W1- 9 16 33,9 98 50 16 5 b TC610-UNC1-W1- 8 18 38,1 104 54 20 5 b Пример заказа инструмента из сплава WJ30RC: TC610-UNC1/4-W1-WJ30RC B 7 B1096 Резьбофрезы
